古巴运动控制备直线传动机构设计

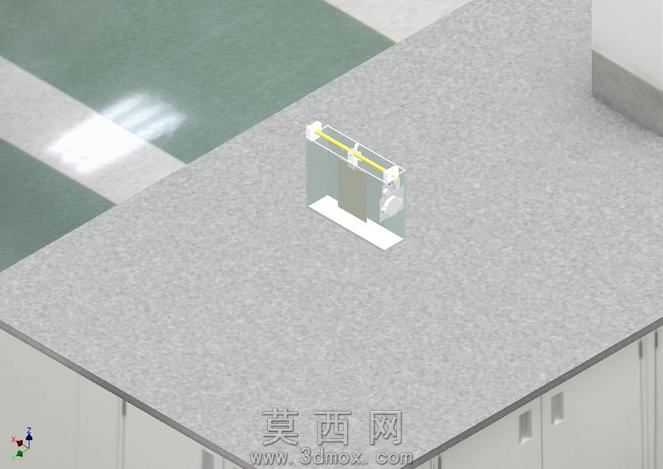

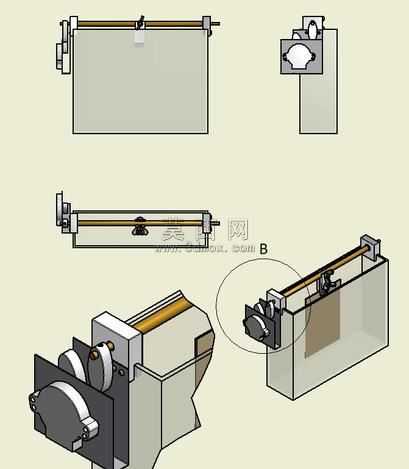

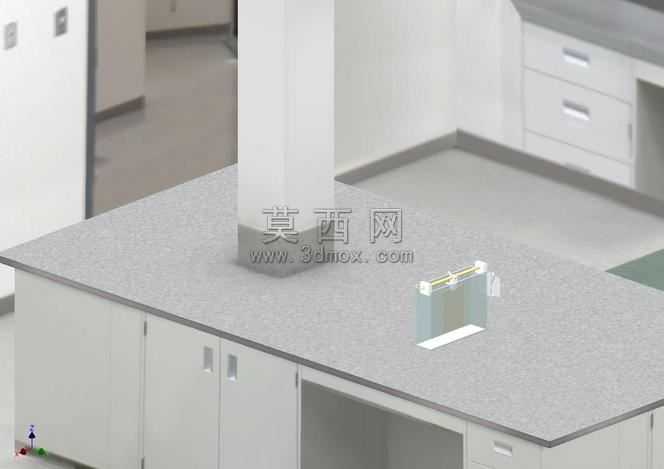

本作品为面向教学实训场景设计的运动控制类机械装置，整体采用透明可视化外壳设计，方便学习者直观观察内部传动与执行结构的运行状态，建模阶段采用Autodesk Inventor完成全参数化零件建模与整机装配，通过干涉检查功能逐一验证各运动部件的配合间隙，确保后续实际加工装配时无卡滞、碰撞问题。装置核心传动部分采用长行程光轴导轨作为直线运动导向基准，搭配滑动式十字滑块作为执行件载体，导轨两端通过立式支撑座固定在装置基座上，保证传动过程的同轴度与运行稳定性，驱动端集成了旋转动力输出组件与传动转换结构，可将旋转运动转换为滑块的往复直线运动，同时在滑块侧部设计了拨叉式触发结构，可配合外置位置检测元件实现运动行程的精准控制。建模过程中对所有零件的材质进行了区分赋予：透明外壳采用亚克力材质参数，设置了合适的透光率与折射参数以实现半透明观察效果；导轨、支撑座、滑块等受力结构件采用6061铝合金材质，赋予了金属磨砂质感与轻微反光特性；动力端的壳体、端盖等结构采用工程塑料材质，区分了不同部件的视觉表现。渲染阶段采用工作室均匀布光方案，通过多盏面光源消除模型死角阴影，同时开启环境光遮蔽效果强化结构层次感，让内部的传动路径、部件连接关系清晰呈现。设计思路上优先考虑教学演示的直观性，将所有运动部件布置在透明腔体内部，既可以完整展示直线运动的传动逻辑，也能通过透明外壳避免实训操作时的机械磕碰风险，同时在装置端部预留了电控元件安装位，可后续拓展接入单片机、PLC等控制模块，实现运动速度、行程位置的可编程控制，满足机械电子专业的基础实训教学需求，整体结构紧凑、传动逻辑清晰，所有配合尺寸均按照常用机械设计标准选取，具备直接加工制作的可行性。
