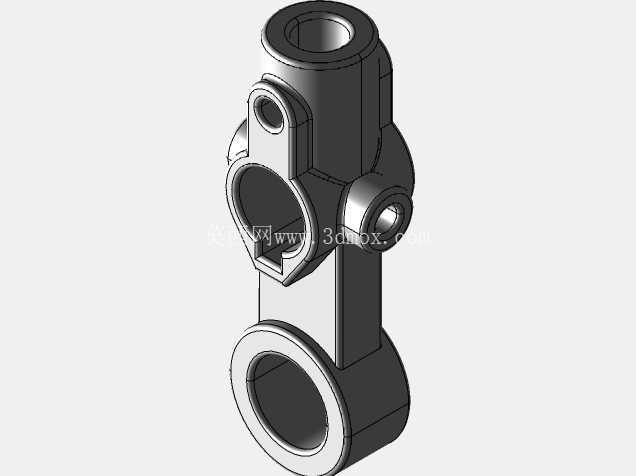

减压阀细长型阀芯嵌件成型结构

　　这套细长轴类嵌件的成型结构，核心围绕减压阀内部的细长阀芯零件展开，在流体压力控制类阀件的量产场景里，这类小尺寸长径比的金属嵌件往往要和塑胶密封段一体注塑，既要保证同轴度，又要避免注塑过程中嵌件受高压料流冲弯、偏移。从实际产线的工况来看，减压阀装配工位对该零件的直线度要求极高，阀芯在阀腔内部要沿轴向做往复滑动，外圆和阀孔的配合间隙通常控制在几微米到十几微米区间，一旦成型后嵌件出现偏摆，整阀的压力调节线性度就会失效，甚至出现卡滞、内漏的问题。

　　结构设计上，顶端的大直径圆柱段是嵌件的轴向定位基准，合模时这个端面会被模具的定位槽完全贴死，承受注塑时沿轴向的背压，避免细长杆被料流推着向后窜动。杆身中段是长距离的包覆成型区，塑胶层会在这个区域和金属杆结合，形成密封承压的基体，设计时特意把杆身做了等直径的连续圆柱面，没有突兀的台阶突变，一来减少注塑时料流绕流产生的侧向推力，二来让塑胶冷却收缩时的抱紧力沿轴向均匀分布，不会出现局部应力集中导致杆身弯曲。底端的小直径异形端头是最终和阀座密封面配合的工作端，成型后这个端头会伸出塑胶本体之外，直接参与压力调节的启闭动作，模具在这个位置设置了独立的精确定型镶件，保证端头和顶端定位基准的同轴度。

　　安装边界方面，整个嵌件的总长远大于最大外径，属于典型的大长径比零件，模具布局时必须在杆身的中段额外设置1-2处浮动支撑镶件，合模前支撑件先托住金属杆的外圆，抵消嵌件自身重力产生的挠度，注塑充模完成、塑胶初步固化后支撑件再有序退出，避免在成品表面留下残留飞边。顶端法兰的厚度和外径要和模具定位槽的尺寸做公差匹配，单边间隙控制在0.02mm以内，既方便人工或者机械手放嵌件，又不会让塑胶料从定位缝隙里窜出形成毛边。底端工作段的伸出长度要严格匹配减压阀阀腔的深度尺寸，过长会导致阀芯行程不足，过短则无法完全封堵阀座的过流孔。

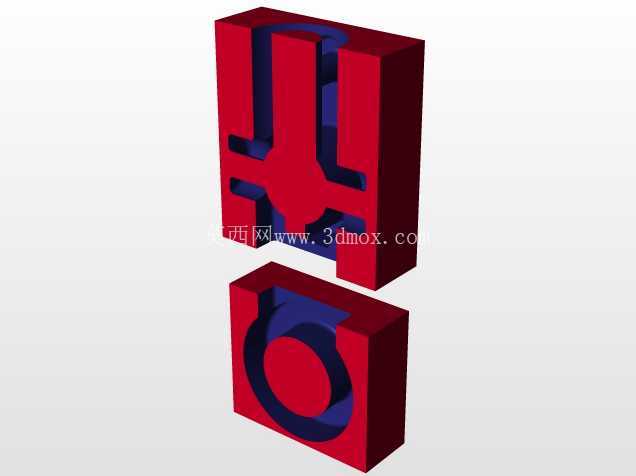

　　在模具的型腔型芯拆分逻辑上，长杆区域的型芯要采用整体镶套结构，避免多段拼接出现的接痕错模，冷却水路要沿镶套外壁环形布置，让长轴各个方位的冷却速度保持一致，防止塑胶不均匀收缩把金属杆拉弯。量产调试时，注塑压力的分级切换位置要对应杆身的不同填充区段，在料流经过细长杆中段时适当降低射胶速度，减少高压料流对金属嵌件的横向冲击，最终成型出的零件既能满足减压阀滑动密封的功能要求，也能适配自动化装配线的快速上料工况。
