锅炉给水法兰式防倒流进料止回阀

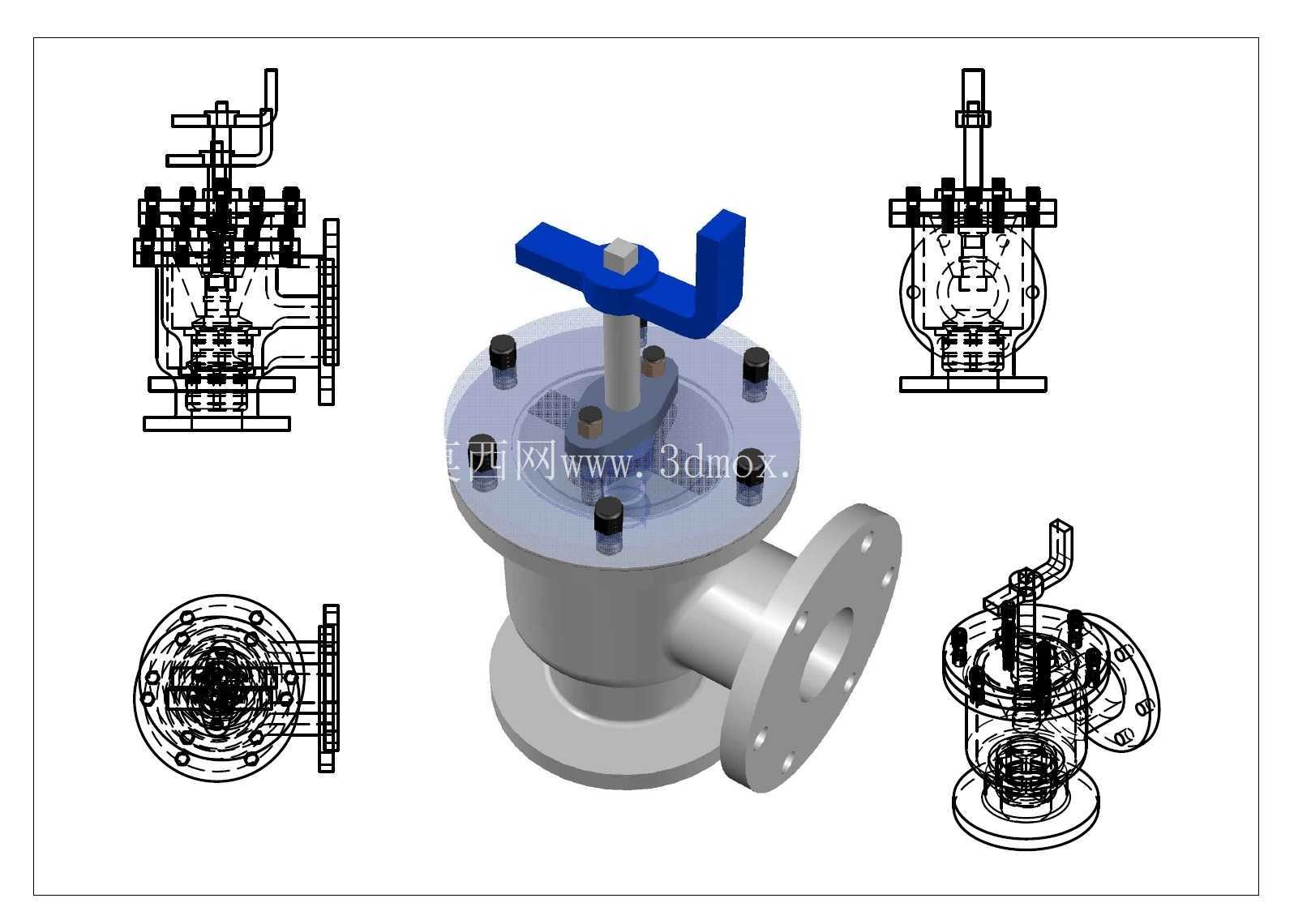

　　这款止回阀的结构建模围绕锅炉给水系统的单向通断需求展开，核心作用是在给水管路中阻断介质反向回流，避免锅炉停运或管路压力波动时，炉水倒灌入前置供水泵、水处理管路，保障给水侧压力稳定与设备运行安全。

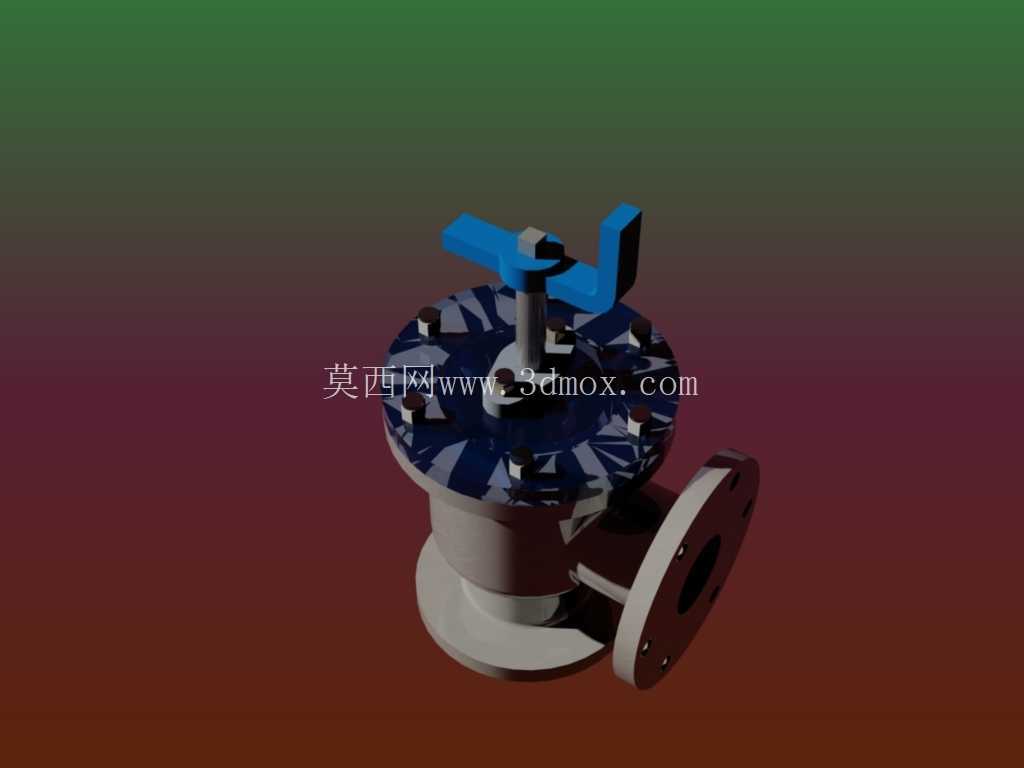

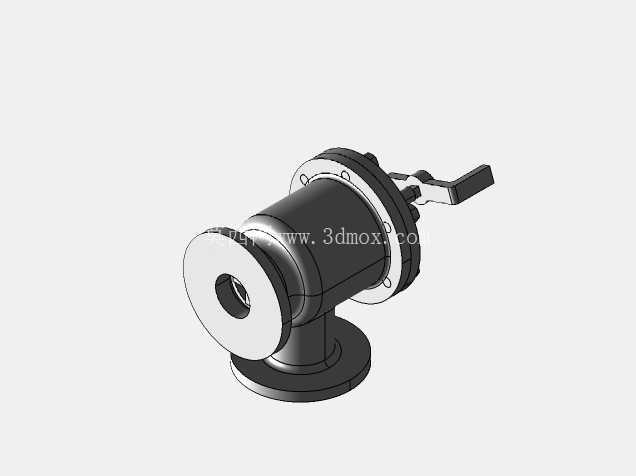

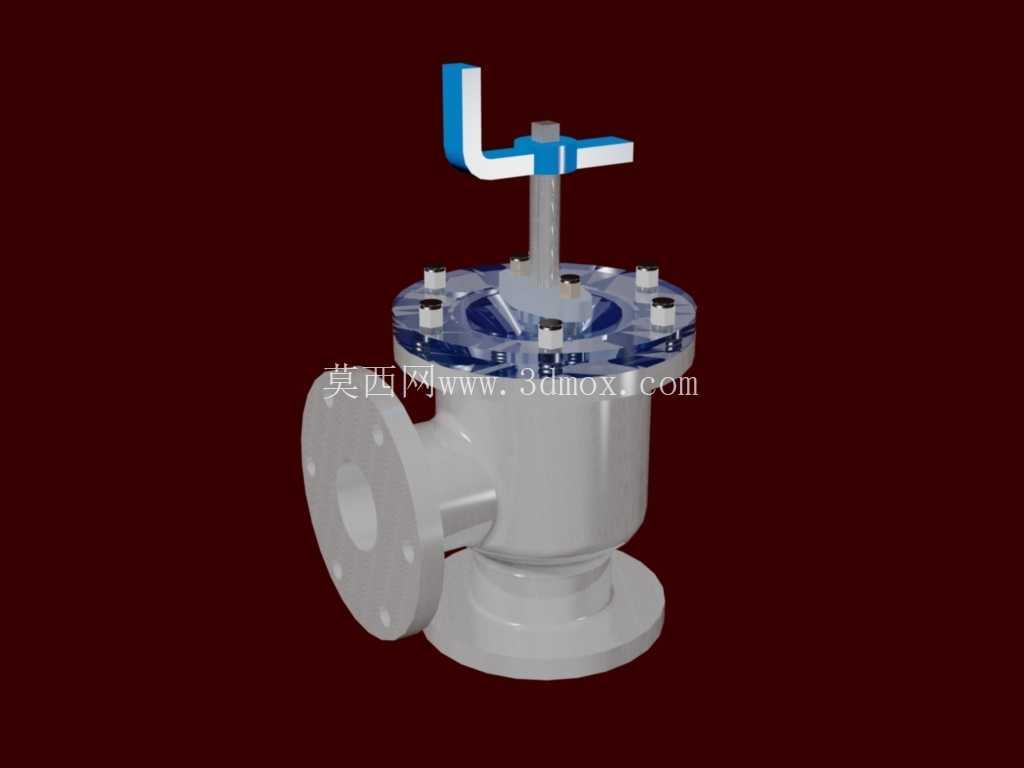

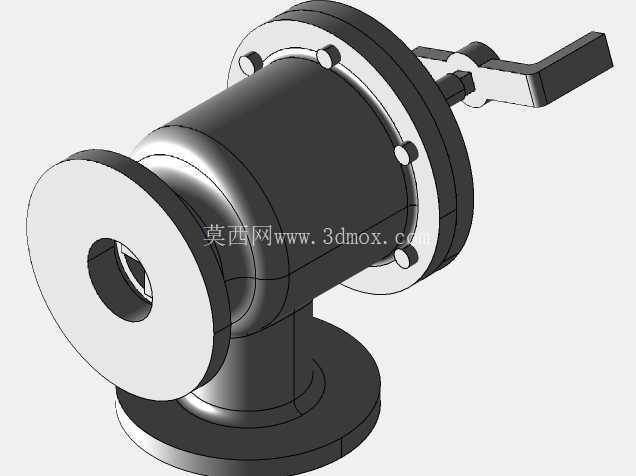

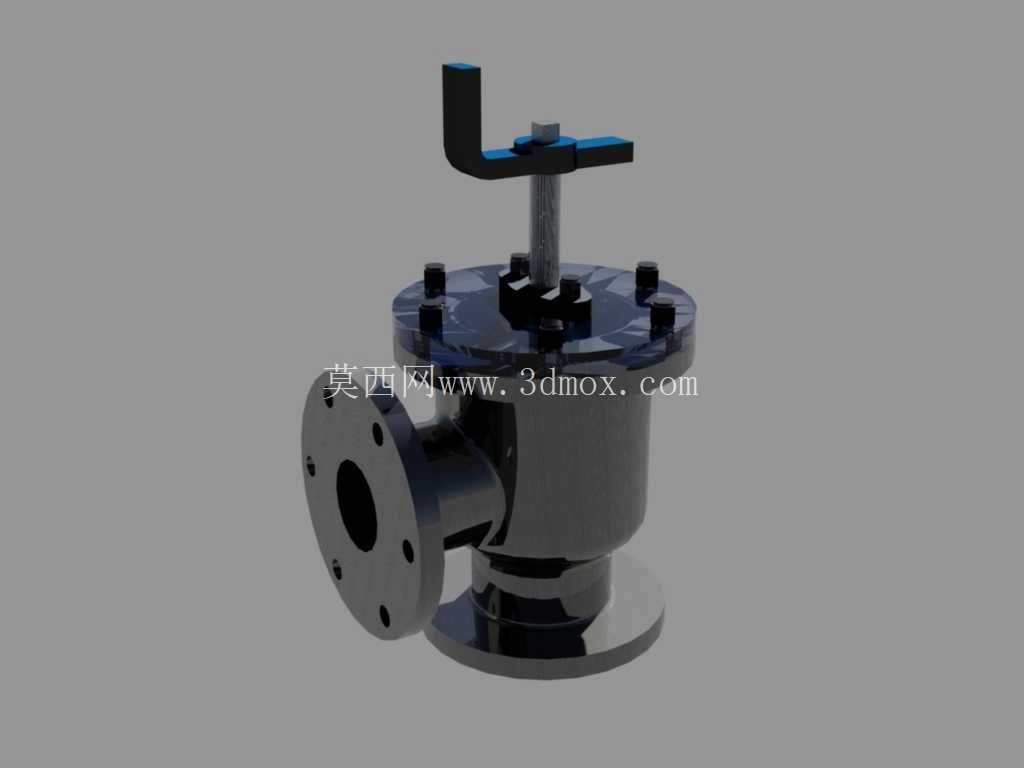

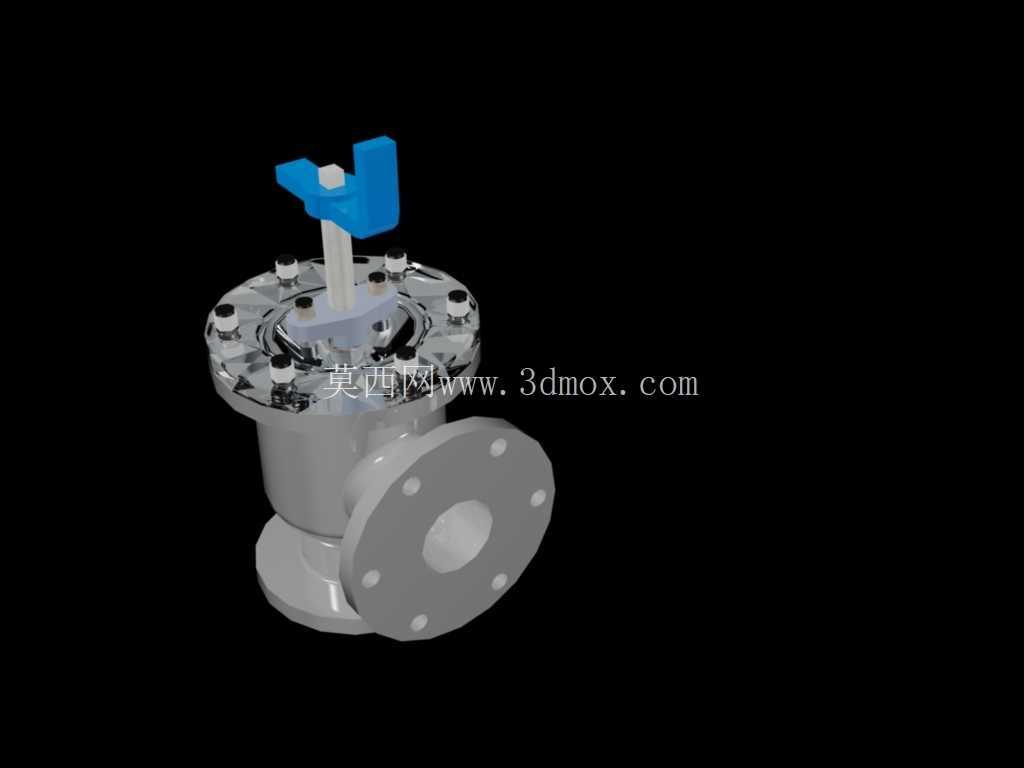

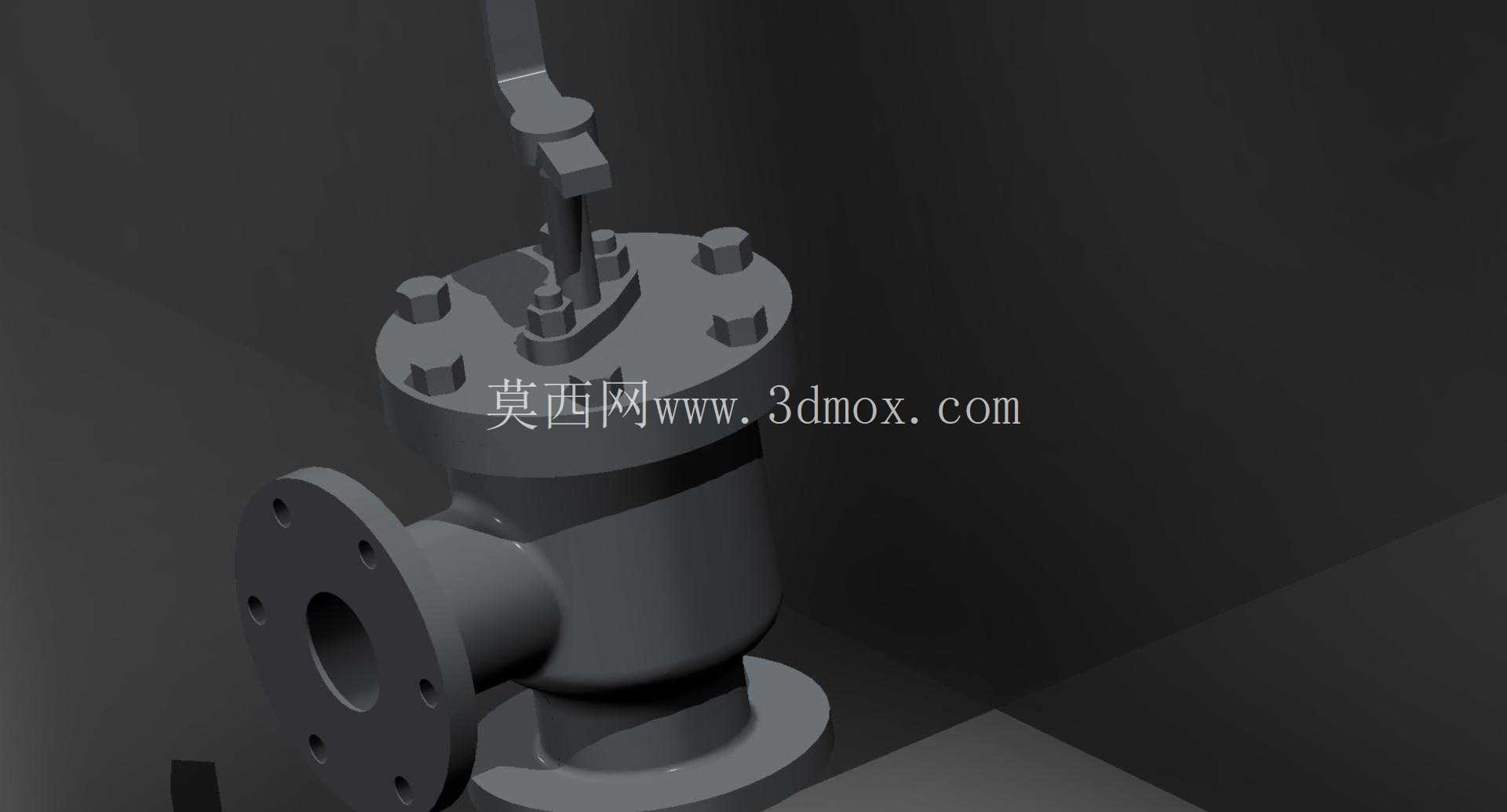

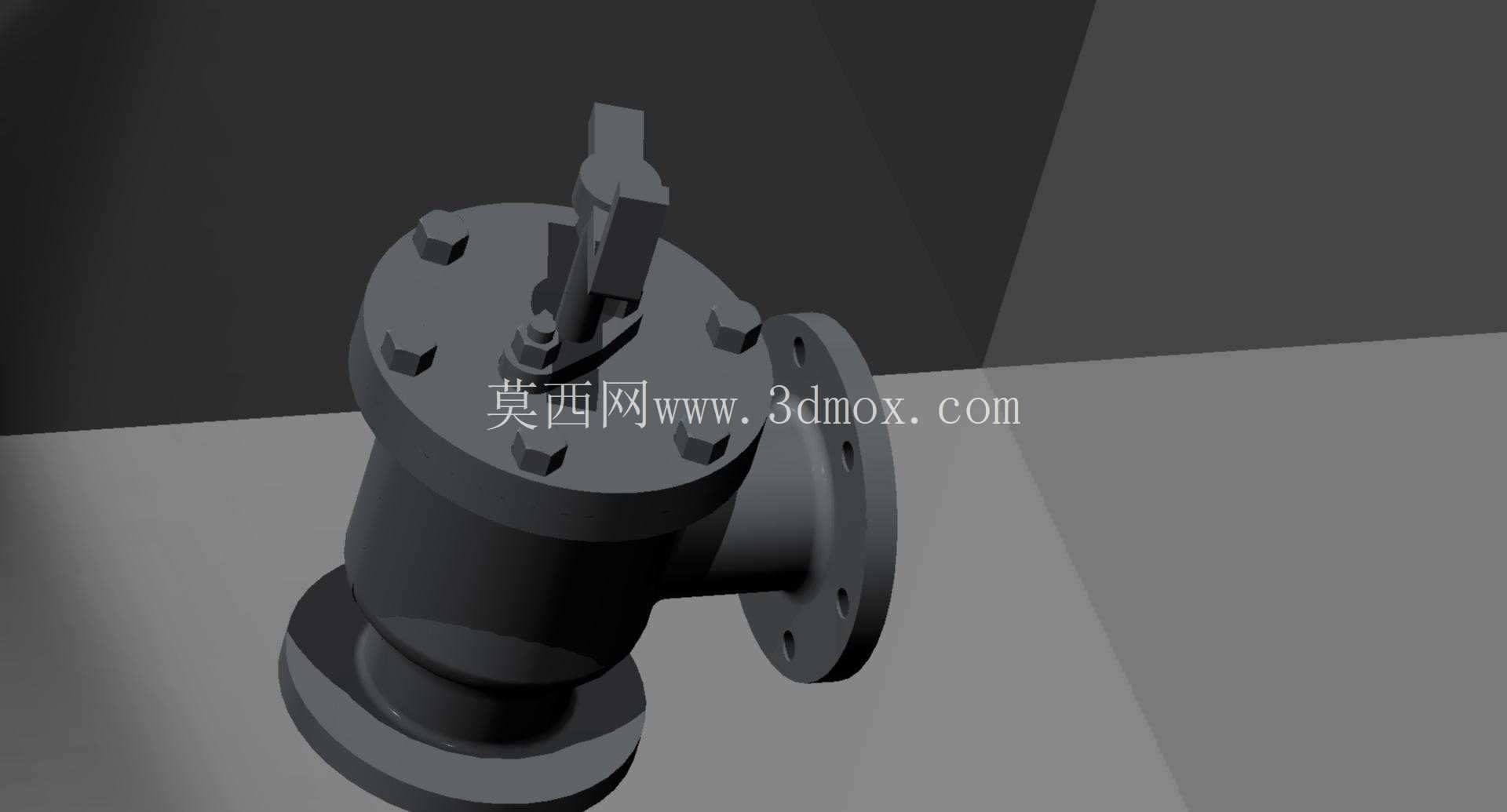

　　从现场安装边界来看，阀体采用侧进底出的法兰对接形式，侧向接口为带均布螺栓孔的圆形法兰，可与水平给水管道通过螺栓、密封垫片紧固；底部法兰基座适配垂直管段或锅炉进水支座，安装时需预留法兰周向螺栓拆装空间，顶部带操作柄的阀杆组件要留出上方检修操作余量，避免和周边管道、支架发生干涉。整体外形紧凑，阀体中腔为容纳阀芯启闭动作的承压腔体，法兰端面的螺栓孔位置、密封面宽度均按常规管路对接逻辑设计，选型时可直接匹配对应公称通径的给水管道。

　　结构设计上，阀盖通过周向多颗螺栓与阀体中腔锁紧，配合密封垫实现中腔承压密封，拆开阀盖即可快速检修内部阀芯、密封件，无需将整个阀体从管路中切割拆除，大幅降低后期维护工作量。顶部延伸的阀杆搭配弯折操作手柄，既可以配合内部阀芯实现升降式启闭导向，也可在调试、检修阶段手动确认阀瓣动作状态，判断是否存在卡涩、密封面磨损问题。

　　实际工况中，锅炉给水泵启动时，正向水压推动阀芯开启，水流经侧向法兰进入阀体腔室，再从底部接口单向送入锅炉；当给水泵停运、锅炉侧压力高于进水侧时，反向压力直接驱动阀芯压紧密封座，自动截断通路，彻底杜绝水倒流。这类结构相比旋启式止回阀，启闭行程短、水锤冲击更小，适配锅炉给水这类压力波动频繁、对倒流防护要求严苛的场景，建模时完整还原了法兰螺栓、阀杆手柄、腔体过渡、底座支撑的全部细节，各部件装配关系清晰，可直接用于管路布局干涉校验、维修工艺演示以及非标阀门改型设计参考，设计人员能直观核对安装尺寸、拆解流程，提前规避现场布置时的操作空间不足、对接孔位错位等问题。
