内燃机连杆结构三维建模设计作品

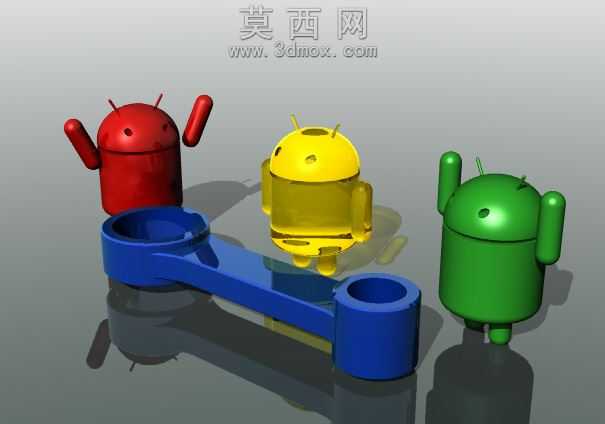

本作品为内燃机核心传动部件连杆的三维参数化建模成果，建模过程依托主流三维设计软件完成，全程遵循机械设计规范与实际加工工艺要求。建模初期先梳理连杆的功能定位与受力特性，明确其作为连接活塞与曲轴、传递往复运动与动力输出的核心作用，以此确定整体结构比例与尺寸基准。建模阶段先绘制大端、小端的环形截面草图，严格按照连杆大小端的孔径配合要求设定尺寸参数，大端用于匹配曲轴曲柄销，小端用于连接活塞销，两个环形结构的壁厚、过渡圆角均参考行业通用设计标准设定，避免应力集中问题。杆身部分采用变截面工字型结构设计，在草图绘制阶段就优化截面轮廓，通过放样特征实现大小端与杆身的平滑过渡，既保证整体结构强度，又尽可能降低部件自重，减少内燃机运转过程中的往复惯性力。材质设定上，模型表面赋予了金属哑光质感，大小端的衬套区域采用差异化的色彩区分，清晰呈现连杆的装配结构层次，渲染阶段调整光照角度与材质反光参数，完整展现杆身的曲面过渡细节与棱边倒角特征，让模型的结构辨识度大幅提升。结构设计层面充分考虑实际装配需求，大小端的环形端面预留了合理的加工余量，杆身与两端的连接位置设置了均匀的过渡圆角，所有棱边均做了倒角处理，完全符合实际零部件的加工工艺逻辑，不存在建模过程中常见的尖锐棱角、曲面断层等问题。整体建模过程采用全参数化驱动，所有尺寸均可根据不同排量内燃机的设计需求进行快速调整，模型的几何特征完整，无冗余碎面与无效特征，可直接用于后续的有限元受力分析、运动仿真模拟，也可作为机械设计教学的典型案例，帮助学习者理解曲柄连杆机构的传动原理与零部件建模思路，清晰掌握传动类零件从功能分析到结构落地的完整设计流程。
