发动机传动用锻造连杆结构设计

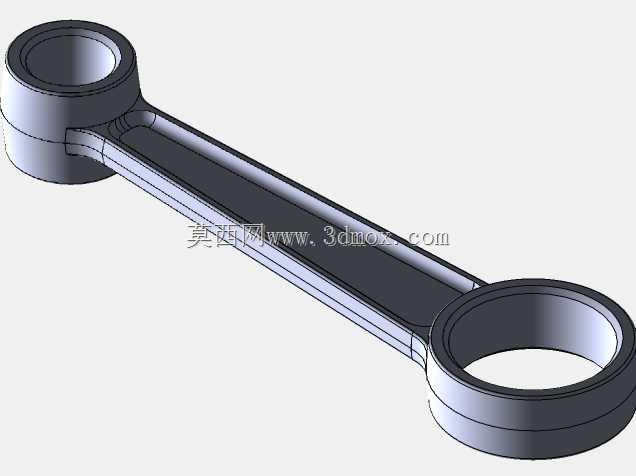

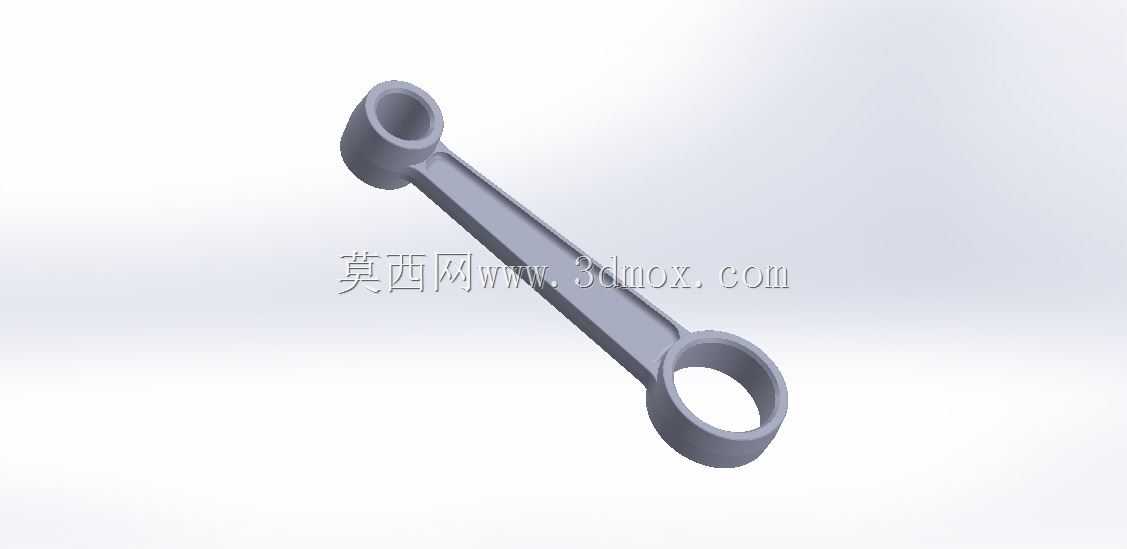

这款锻造连杆是内燃机动力传递路径中的核心受力构件，主要应用于往复式活塞发动机、压缩机等需要将往复直线运动转换为旋转运动的动力设备中，在乘用车发动机、小型通用动力机械、工业压缩机等场景中承担着关键的力传递作用。在设备实际运行过程中，连杆的小头端通过活塞销与活塞组件连接，大头端与曲轴的曲柄销配合，将活塞承受的燃气爆发压力传递给曲轴，驱动曲轴旋转输出扭矩，过程中需要持续承受交变的拉压载荷、惯性冲击力以及高速运动带来的振动载荷，因此其结构强度与抗疲劳性能直接决定了动力设备的运行可靠性与使用寿命。从产品功能特性来看，这款锻造连杆采用模锻成型工艺制备，相比切削加工的连杆，金属流线沿构件受力方向连续分布，内部组织致密，具备更高的抗拉强度、屈服强度与抗疲劳断裂能力，能够适配高转速、高爆发压力的动力工况。杆身采用工字形截面设计，在保证整体抗弯、抗扭刚度的前提下，尽可能降低了构件自身重量，减少了高速往复运动产生的惯性力，降低了曲轴与轴承副的冲击载荷，提升了动力输出的平顺性。两端的环形安装孔分别设置了高精度的配合面，小头孔适配活塞销的安装，可根据设计需求选配衬套来降低摩擦磨损，大头孔用于与曲轴曲柄销配合，部分结构可采用分体式大头盖设计，满足发动机装配时的安装需求，孔位的尺寸精度与形位公差严格控制，保证运动过程中配合间隙均匀，避免偏磨、卡滞等故障。在设计思路上，这款连杆的结构充分考虑了受力分布特性，杆身与两端环头的过渡位置采用大圆角平滑过渡，避免应力集中导致的疲劳断裂，整体重心沿杆身轴线对称分布，减少高速运动时的附加弯矩。外形尺寸方面，连杆的中心距、两端孔径、杆身截面尺寸均匹配对应排量的动力设备参数，安装边界充分考虑了活塞运动行程、曲轴回转半径的空间限制，确保在曲轴箱内运动时不会与缸体、曲轴平衡块等周边构件发生运动干涉，两端安装孔的同轴度、杆身直线度等形位公差满足高精度装配要求，能够保证活塞运动轨迹准确，减少气缸壁的偏磨，提升动力设备的整体运行效率与耐久性能。
