卧式活塞动力传动演示机构

　　这套机构以卧式布置呈现活塞往复运动到旋转运动的完整转换链路，常用于机械原理课堂演示、职业院校实训以及传动方案验证。整机落在一块厚重的矩形底座上，底座既承担各部件的定位基准，也通过自身质量抑制运转时的振动，使飞轮、缸体和动力端在同一安装平面内保持同轴与平行关系。

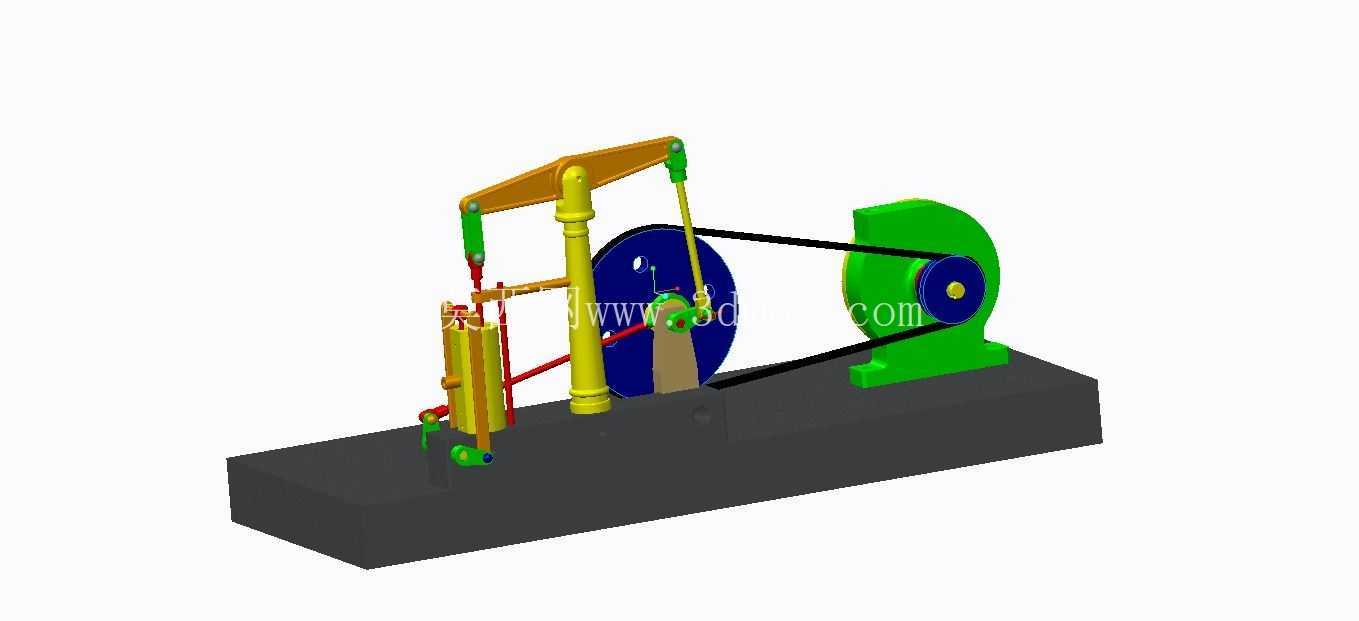

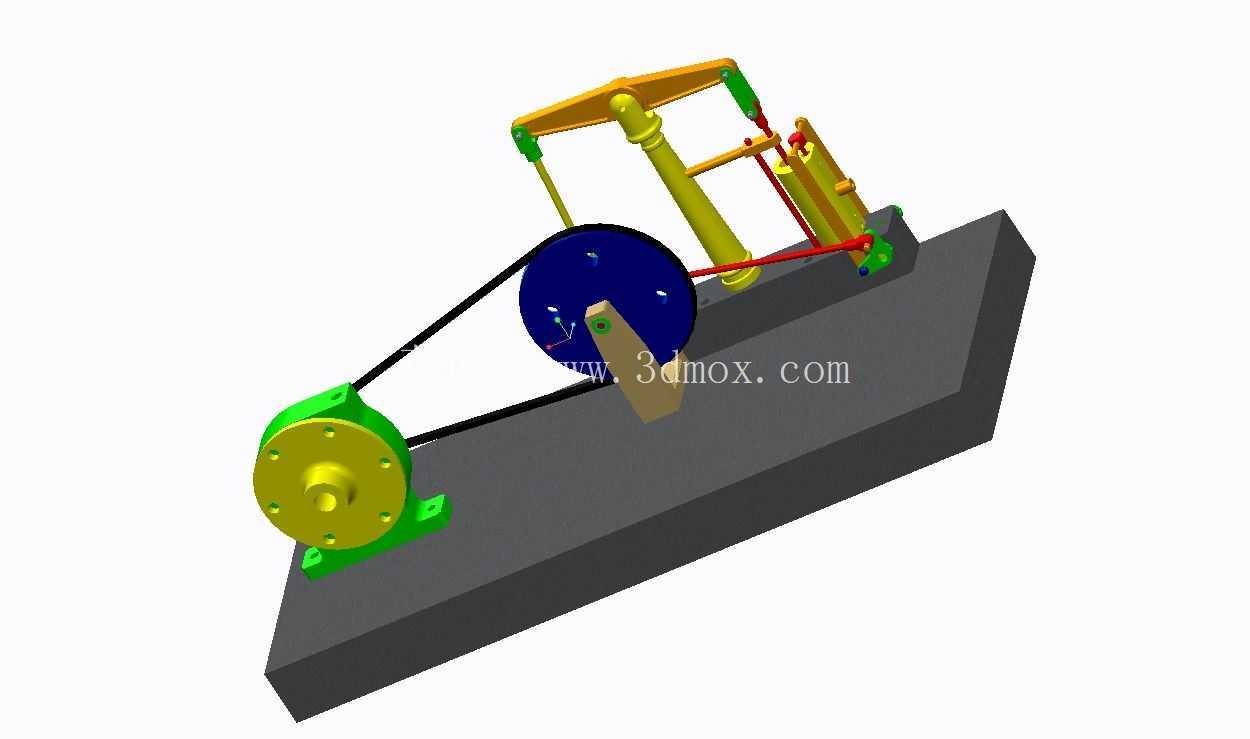

　　从运动传递看，左侧立式缸筒内的活塞通过活塞杆输出直线往复力，活塞杆上端与十字头及横梁铰接，横梁绕中部立柱形成摆动，再经连杆把运动传给蓝色大飞轮。飞轮兼具储能与稳速作用，能够越过活塞止点，减小转速波动；轮盘上的偏心销位置决定曲柄半径，也直接影响活塞行程。飞轮轴端通过两根平行皮带与右侧绿色带轮相连，带轮背后集成动力壳体，构成电机或手摇驱动端，皮带传动则起到缓冲、过载打滑保护和中心距适应的作用。

　　结构设计上，立柱、缸体、轴承支座和驱动壳体均以独立支座形式固定在底座上，便于拆件观察铰接关系。横梁采用长杆式摇臂，两端铰点与中部支撑形成明确杠杆比例；连杆两端保留转动副间隙，避免卡滞。配色按功能分区处理：缸体与管路偏黄、摇臂偏橙、飞轮偏蓝、驱动端偏绿，这种区分在教学场景中有助于快速识别动力件、传动件和执行件。

　　安装边界方面，底座长度方向需容纳缸体、飞轮和带轮三个区段，宽度方向要为皮带外侧、飞轮轮缘和摇臂摆动留出空间；高度方向的最高点为摇臂上极限位置，布置防护罩或机架时应按该轮廓预留余量。飞轮与带轮的轴线需平行，皮带张紧程度以中段可适度下压为宜；铰接点应保证润滑空间，轴承支座底面与底座贴合后再锁紧。

　　实际使用中，该装置可演示曲柄滑块机构的死点通过、飞轮调速、皮带传动比以及连杆曲线等知识点，也可作为小型往复泵、蒸汽机模型或压缩机原理样机的结构参考。建模时需重点核对活塞行程、连杆长度、曲柄偏心距和铰点高度之间的几何关系，任何一处尺寸偏差都会在运动中表现为干涉、顶撞或运转不顺畅。
