减压阀用带法兰衬套塑料结构件

　　该衬套属于减压阀配套的内嵌耐磨导向零件，整体采用工程塑料成型，在调压阀组、流体控制管路、小型气动液压控制单元中承担阀芯导向、轴件支承、隔磨降噪的作用。塑料材质相比金属衬套具备自润滑特性，运行过程中阀芯往复滑动无需额外加注润滑脂，同时可隔绝金属配合面直接接触，避免阀杆长期动作出现拉伤、卡滞，在净水设备、小型气动控制系统、低压流体调节装置中应用十分广泛。

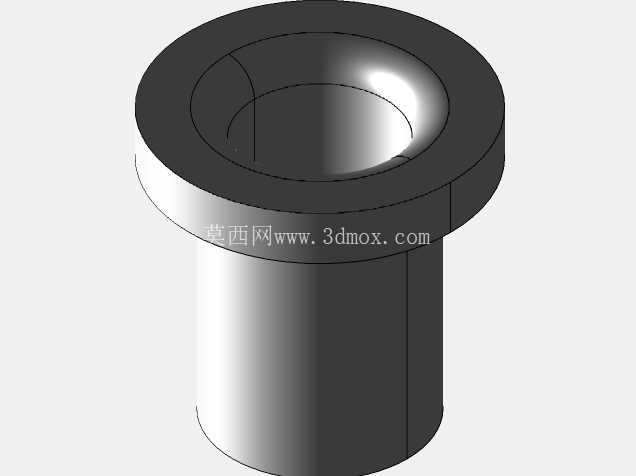

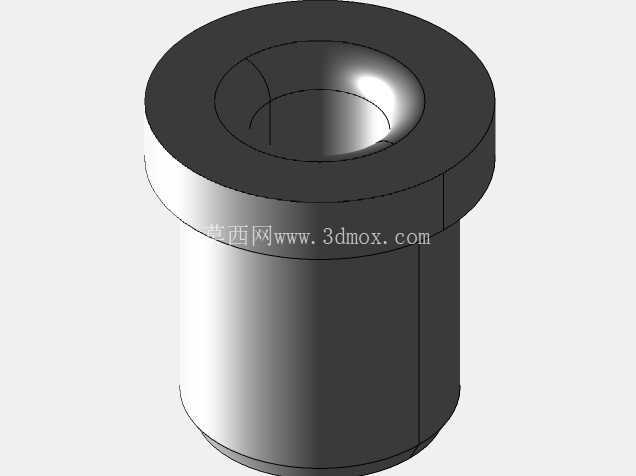

　　从结构形态来看，零件分为上端法兰盘与下端直筒段两部分：顶部法兰为环形凸缘结构，法兰外径大于下方筒体，安装时法兰端面直接贴合阀腔内部的安装台阶，起到轴向限位作用，衬套装入阀座孔后不会随阀杆动作窜入腔体深处；法兰上端面加工有内凹的锥形过渡坡口，该坡口一方面作为装配导向，方便阀杆从上方插入衬套内孔，另一方面可避让阀腔内部的密封件压装空间，避免衬套棱角划伤密封圈。下方直筒段为等壁厚圆柱结构，外圆柱面与阀座的安装孔采用小间隙过渡配合，压入后外圆与安装孔保持同轴，内孔作为阀杆的滑动导向面，内孔全长加工为光滑直壁，为阀杆往复运动提供连续支承，有效降低阀杆动作时的径向摆动量，保证减压阀调压过程中阀芯对中稳定，减少调压偏差。

　　设计过程中首先要确定衬套的安装边界：法兰厚度需匹配阀腔台阶的沉槽深度，保证法兰装入后不会突出密封面，避免影响阀盖的压紧密封；直筒段的长度需覆盖阀杆的全行程导向区间，当阀杆处于最大开启位置时，阀杆的支承段仍有足够长度留在衬套内孔中，避免出现悬臂过长引发的卡涩。内孔与阀杆的配合间隙需要结合塑料的吸水膨胀、温度形变特性预留余量，间隙过小会在温度升高后出现抱杆，间隙过大则会导致导向精度不足、阀芯偏磨。外圆与安装孔的配合选择过渡压装，压装后依靠塑料的微量弹性涨紧实现固定，无需额外设计卡扣或粘接工序，装配时直接沿轴向压入即可完成固定，大幅提升产线装配效率。

　　法兰与筒体的衔接位置做了圆角过渡，避免塑料件在注塑冷却过程中出现应力集中，同时压装受力时圆角可以分散法兰根部的剪切应力，长期承受阀杆往复侧向力时不会出现法兰断裂。衬套的整体壁厚保持均匀，防止注塑成型时出现缩孔、变形，保证内孔的圆度与直度达标。这类衬套除减压阀外，也可通用在各类需要低摩擦滑动支承的气动元件、小型泵体、连杆铰接位置，替代传统铜衬套降低成本与运行噪音。
