齿轮泵集成式阀体泵体铸造结构

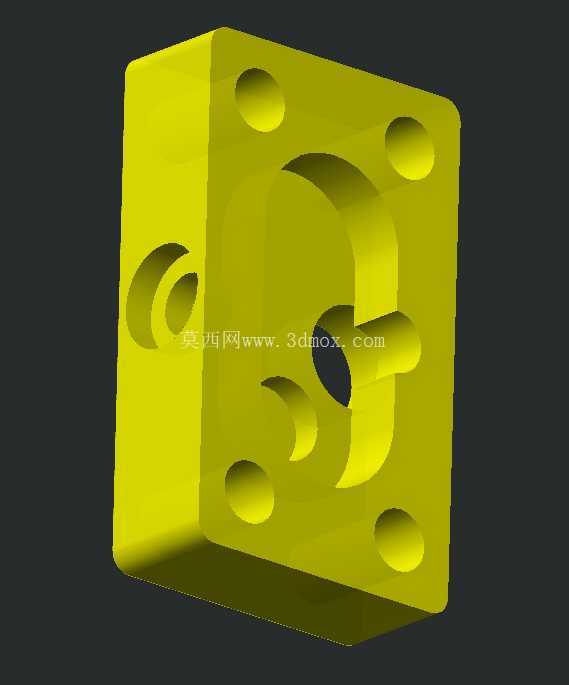

　　该零件为齿轮泵的核心承载壳体，集成了齿轮容腔、油路通道与安装连接界面，在小型液压动力单元、润滑供油回路、低压流体输送工位中承担容纳啮合齿轮副、密封压力腔、对接管路与固定整机的作用。现场使用时，壳体内部的8字形容腔直接装入一对参数匹配的外啮合齿轮，齿轮端面与壳体内腔侧壁的间隙需控制在微米级区间，间隙过大会引发内泄漏、降低容积效率，间隙过小则会出现运转卡滞、端面磨损加剧的问题。壳体正面四个角位的沉头通孔为整机安装固定位，孔位间距按照标准液压阀块安装界面设计，可直接适配通用泵站安装面板，安装时螺栓穿过沉孔后锁紧在基座上，沉孔深度可完全容纳螺栓头部，保证壳体安装面与基座完全贴合，无凸起干涉。

　　壳体侧面开设的径向通孔为进出油流道，流道走向与齿轮啮合区的吸排油方位精准对应，吸油侧流道通径略大于排油侧，可降低进油阻力，避免齿轮高速运转时出现吸空、气蚀问题。建模过程中优先完成内腔8字形容腔的参数化草图绘制，容腔圆弧半径与齿轮齿顶圆半径匹配，保证齿轮转动时齿顶与腔壁保持均匀微小间隙，再通过拉伸切除生成壳体基础实体，随后在四角位置绘制安装孔草图，拉伸切除生成通孔并制作沉头结构，侧部流道采用异形拉伸切除生成，流道与内腔交接位置做圆角过渡，避免流道截面突变引发的流体湍流、压力损失。壳体外部轮廓做了等壁厚设计，壁厚根据内腔工作压力核算，在承压能力满足额定工况的前提下尽可能控制壳体重量，避免不必要的材料冗余。

　　壳体棱角位置均设置铸造拔模斜度与工艺圆角，适配砂铸或者压铸的成型工艺，避免铸件出现应力集中、冷隔缺陷。该泵体可直接配套小型机床润滑系统、工程机械辅助液压回路、轻工设备供油单元使用，安装边界紧凑，无需额外配置转接阀板即可完成管路对接，结构集成度较高，建模时所有配合面均预留了后续加工余量，可直接对接后续工艺出图流程。
