摆线齿廓罗托泵流体输送结构设计

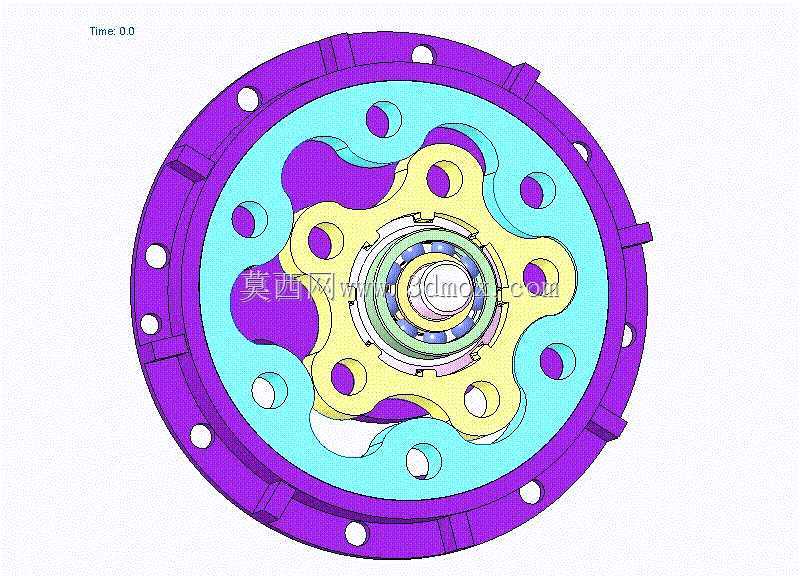

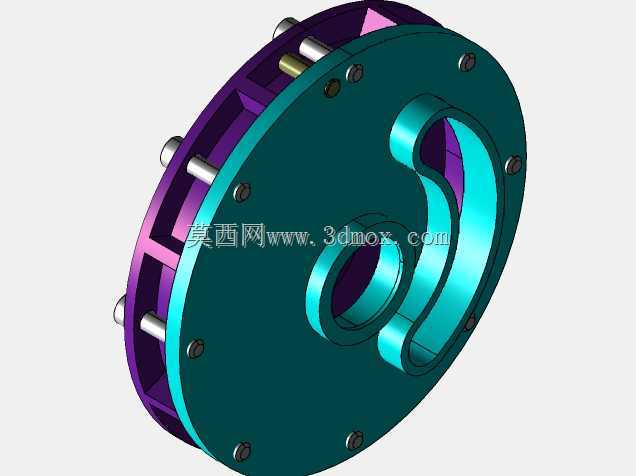

　　这款摆线齿廓结构的罗托泵，核心应用场景集中在低压流体输送工况，常见于小型液压系统回路、润滑介质供给单元、低粘度化工流体转输环节，区别于常规齿轮泵的渐开线齿形，其采用外摆线与内摆线复合的齿廓设计，能在啮合过程中形成连续变化的密闭容腔，完成介质的吸入与排出动作，流量脉动相较同规格外啮合齿轮泵降低约三成，运行过程中齿面滑动摩擦占比更小，适合输送无硬质颗粒的洁净流体。

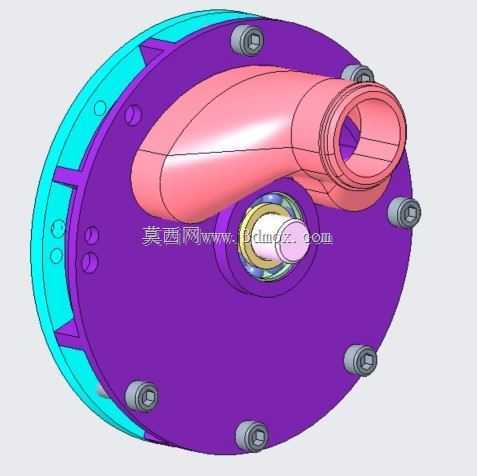

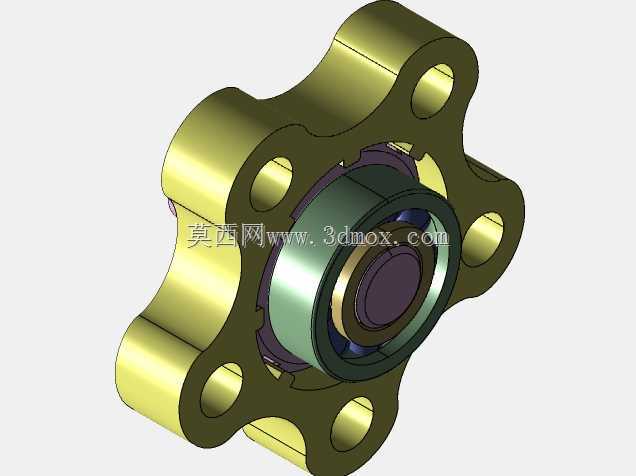

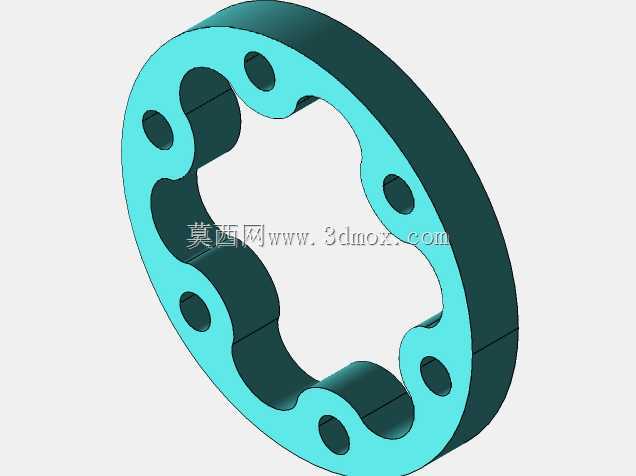

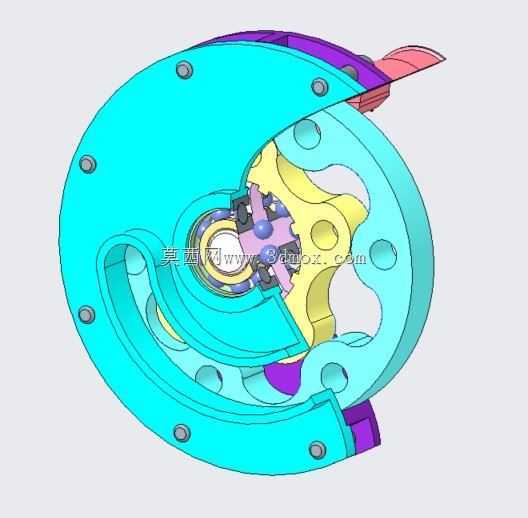

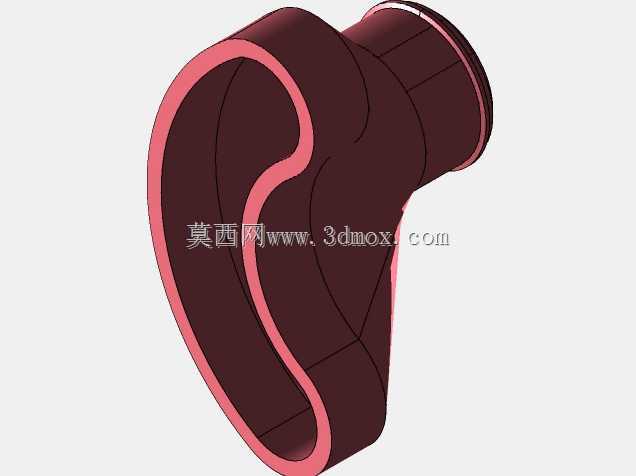

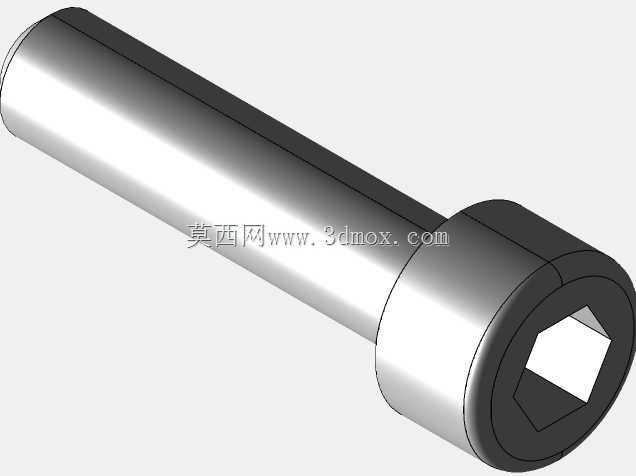

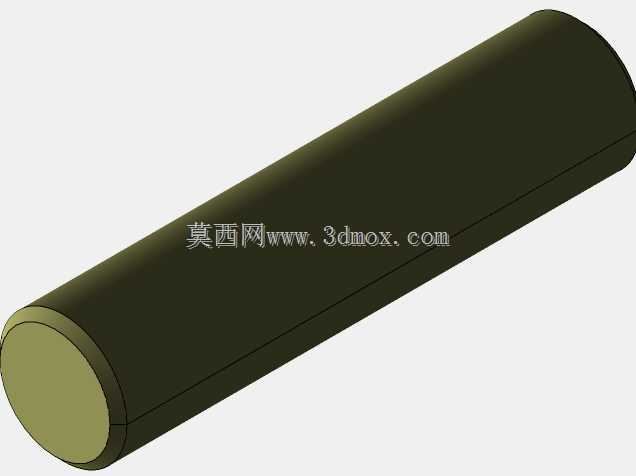

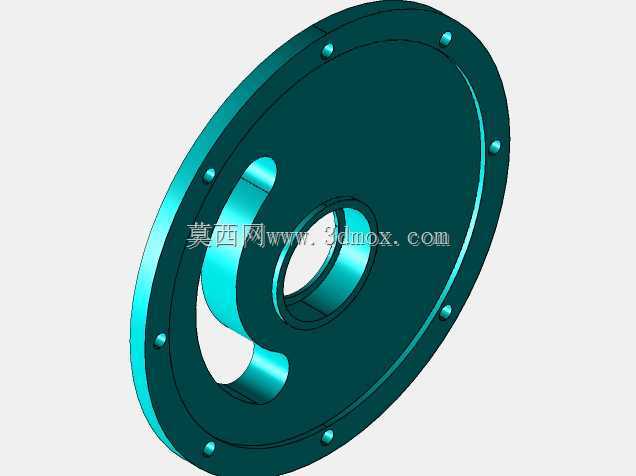

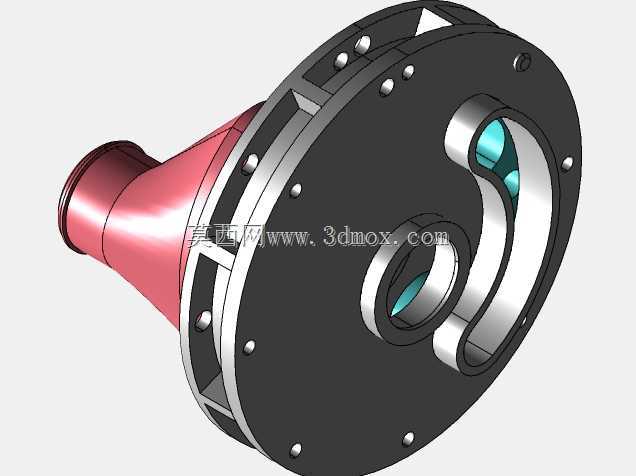

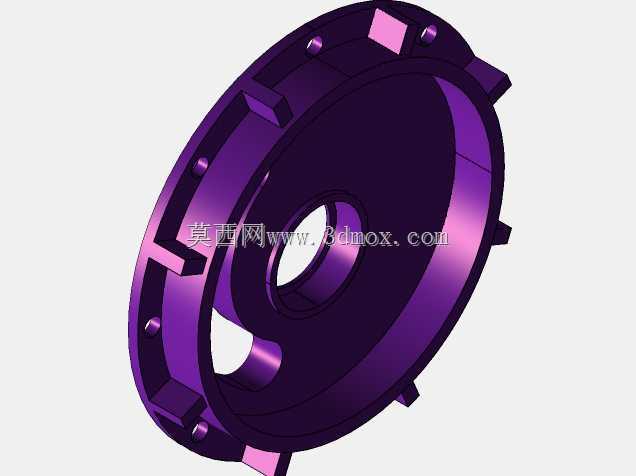

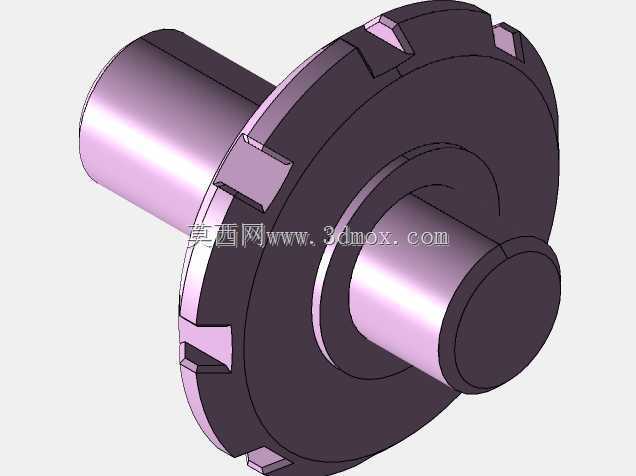

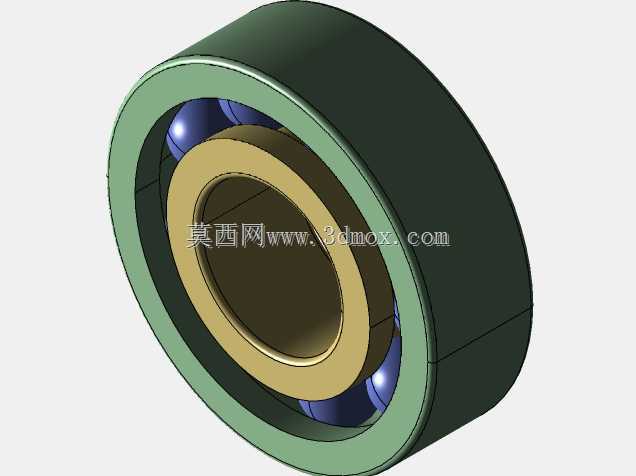

　　从结构设计逻辑来看，泵体采用端盖与壳体分体式螺栓紧固布局，周向均匀布置的内六角螺栓提供均匀的压紧力，保证结合面的密封性能，避免高压侧介质泄漏；进出流道采用大曲率弯管结构，直接集成在泵体侧端，减少流道突变带来的局部阻力损失，流道内壁做圆弧过渡处理，避免介质在拐角处形成滞流区，适配对剪切敏感的介质输送需求。转子组件的安装基准位于泵体中心的轴承位，内置的滚动轴承承担径向载荷，抵消转子啮合过程中产生的径向力，保证转子运转时的同轴度，避免齿面偏磨；端盖与壳体之间设置定位止口，装配时无需额外调整即可保证转子与腔室的间隙均匀，单边间隙控制在0.02-0.05mm区间，兼顾容积效率与运转灵活性，不会因间隙过小出现运转卡滞，也不会因间隙过大导致内泄漏超标。

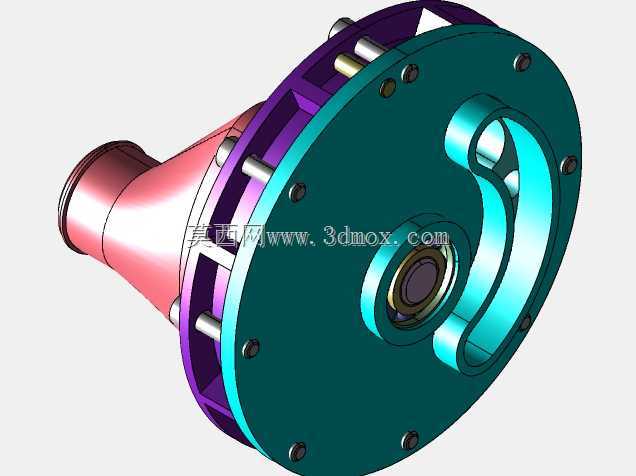

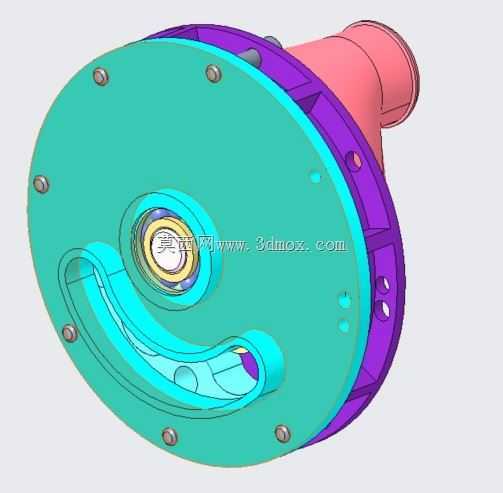

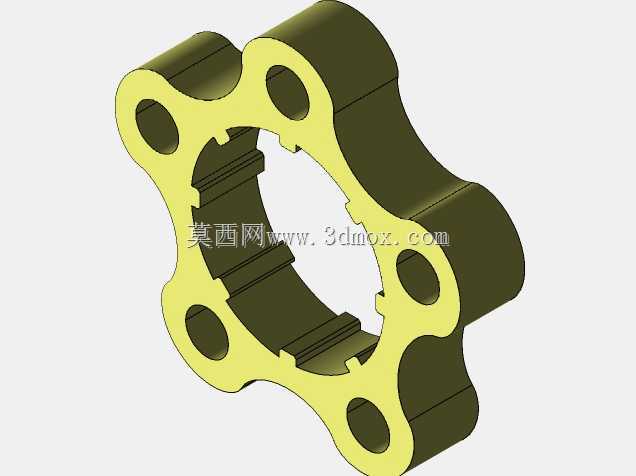

　　安装边界方面，泵体整体为圆盘式布局，端盖侧的法兰面可直接对接安装基座，进出流道的接口采用标准圆柱管螺纹规格，可直接适配常规管路接头，无需额外定制转接件；整体轴向尺寸紧凑，径向轮廓无突出结构，可在狭小安装空间内布置，适配小型设备的集成化安装需求。齿廓设计上继承了摆线转子的无困油特性，啮合过程中容腔变化平滑，不会出现困油带来的振动与噪声问题，运转时的噪声水平相较同参数齿轮泵低5-8分贝，适合对运行静谧性有要求的室内设备配套。转子与腔室的配合面采用无尖角设计，所有棱边做倒钝处理，避免应力集中导致的结构失效，同时也减少介质中杂质在棱角处的堆积，降低长期运行后的磨损风险。
