带外置储油副罐的阻尼弹簧压缩器

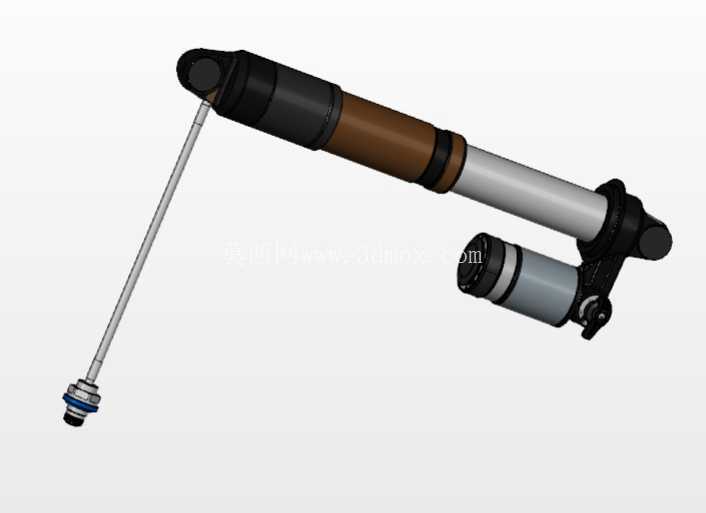

　　该结构以长行程阻尼缸为主体，外侧配置独立储油副罐，主工作筒沿轴向分段布置：靠近上端为深色阻尼调节与安装连接段，中段为储油及承压筒身，下段为光亮导向活塞杆，末端设置螺纹锁紧与密封接头。副罐通过侧向支架固定在主缸下部，并以油路通道与主工作腔连通，用于容纳活塞杆往复运动时排挤的油液、补偿容积变化，并为气液分离或阻尼衰减提供扩展空间。

　　从实际用途看，这类部件常用于车辆悬架、试验台架、移动机械缓冲位以及需要控制往复速度的弹性支撑系统。它并不单纯承担弹簧的定位作用，而是通过油液在阀系中的节流产生阻尼，把冲击能量转化为热耗散，从而抑制弹簧反复弹跳。外置副罐的布置适合行程较长、发热较高或安装空间允许侧向扩展的场合；相比完全封闭的单筒结构，副罐能够增加油液储量，降低连续工作时温升对阻尼稳定性的影响。

　　建模时需要重点处理主缸与副罐之间的相对位置。主缸轴线为主要装配基准，副罐轴线与其保持平行，侧向连接块既承担固定作用，也隐含内部油路的走向。上端连接耳采用孔位铰接形式，适合与车架或固定支座配合；下端活塞杆端部带有螺纹段和锁紧件，可用于调节安装长度或连接弹簧座。结构边界上，活塞杆完全伸出后整体长度明显增加，侧向副罐又使径向包络向外扩展，因此在整车或台架布置时不能只校核主缸外径，还要预留副罐、管接头和铰接件的运动间隙。

　　外形细节上，筒身采用多段不同直径的圆柱组合，段间设置环形台阶和密封带，端部有黑色端盖与卡箍特征。活塞杆表面为长直光杆，直径远小于主缸，末端接头包含六角锁紧面、螺纹和密封垫，体现出装配与维护时的可调需求。主缸侧面的安装支架具有弯折形态，既包裹副罐端部，又通过紧固件与主缸连接，这种设计能减少焊接结构，便于拆换阀件或检查油路。

　　设计思路上，主缸应满足承压和导向两项要求：内壁需要与活塞形成稳定配合，外壁则承担安装与防护；活塞杆要求直线度高、表面耐磨，并通过导向套和密封圈控制偏载与漏油。副罐不宜简单视为附加圆筒，其容积、连接高度和固定刚度都会影响油液响应；若支架刚度过弱，往复冲击下副罐可能产生振动，进而引起管路疲劳。铰接端的孔轴配合也要与负载方向匹配，侧向力过大时会加速导向套磨损。

　　在工程选型中，需结合安装点距、行程、最大拉伸长度、最小压缩长度、端部螺纹规格和副罐避让空间共同判断。三维结构可用于检查悬架跳动过程中筒身与周边构件是否干涉，也可用于装配工艺评审，确认密封件、锁紧螺母、铰接衬套和油路接口的拆装顺序。整体造型突出长杆、主缸、副罐三段关系，适合作为阻尼缓冲机构、悬架支撑系统和弹簧压缩工装的结构参考。
