Creo入门框架式空间连接节点结构

　　这套结构以空间框架为核心，由八个带圆角的块状节点和多根圆柱杆件组成，杆件在节点之间沿三维方向连接，形成上下两层、四周闭合的笼式骨架。节点块并非简单方块，而是在棱边处做了圆角过渡，块体多个方向预留同轴圆孔，孔位与杆件轴线对应，便于在建模过程中练习拉伸、孔特征、阵列、镜像以及组件约束等操作。实际工程中，这类形态常见于轻型支架、教学实验台架、管路排布示意、模块化框架和空间桁架的概念设计阶段，虽然模型本身偏入门练习，但其组织方式能够帮助设计者理解节点承载、杆件传力和装配基准之间的关系。

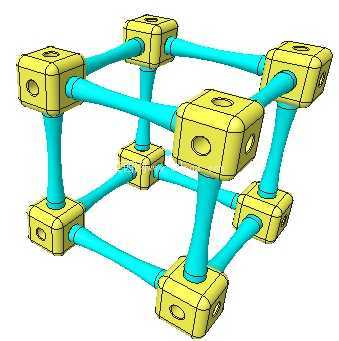

　　从结构功能看，黄色节点承担交汇与定位作用，青色杆件承担连接和支撑作用。节点位于框架角部，每个节点同时接收来自不同方向的杆件，杆件端部插入或贴合节点侧面，使整体形成稳定的空间几何关系。若将其转化为真实设备，可在节点孔位处增加紧固件、销钉或焊接坡口，使框架用于承托小型仪器、固定检测传感器、搭建桌面工装或作为管路走向验证样件。节点上的圆孔既可作为杆件连接孔，也可扩展为穿线孔、减重孔或安装孔，具体用途取决于后续详细设计。

　　设计思路上，模型重点体现参数化建模的层级关系。先确定单个节点的外形尺寸、圆角半径和孔位分布，再通过空间复制得到八个角点；杆件则依据节点中心距建立，直径保持统一，长度随相邻节点间距变化。这样处理后，当框架长宽高或节点孔径调整时，杆件长度和装配位置能够同步更新，减少重复建模。对于初学者而言，这种结构也适合练习骨架建模：先搭建空间中心线，再以中心线为轨迹生成杆件，以交点为基准布置节点，能够避免多方向装配时出现基准混乱。

　　外形与安装边界方面，整体轮廓接近长方体，外边界由最外侧节点表面决定，杆件位于节点之间，不额外突出节点外缘，因此在布置外围护板、安装底板或相邻设备时，可按节点外轮廓预留包络空间。底部四个节点可作为支撑脚位置，若用于台架，应在底面增加脚垫、底板或地脚连接孔；若用于吊挂或框架模块，则可在顶部节点设置吊环孔。节点圆角降低了应力集中风险，也让模型外观更接近注塑件或铸造件，但在承受较大载荷时，仍需校核孔壁厚度、杆件插入深度和节点交汇处强度。

　　在装配表达上，该结构清晰展示了正交空间关系：水平杆件负责平面内连接，竖向杆件负责上下层传力，斜向或弯转杆件则用于增强局部刚度。实际设计时，若框架需要承受侧向力，可增加对角支撑杆；若以轻量化为主，则可将杆件改为空心管，并在节点内部设置衬套。该模型虽为基础练习件，但覆盖了机械框架设计中常见的节点定位、杆件贯通、孔位对齐和空间阵列问题，适合作为参数化结构建模与装配逻辑训练的参考对象。
