V12发动机内部曲柄连杆机构结构模型

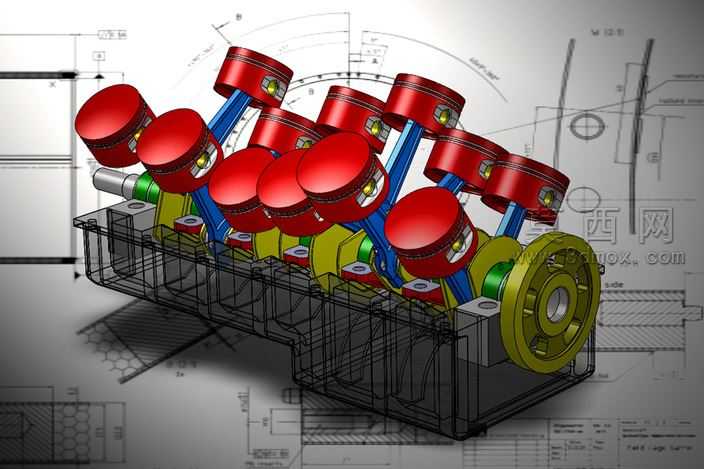

本模型为V12发动机核心曲柄连杆机构的三维结构展示模型，建模过程中严格遵循V型十二缸发动机的真实排布逻辑，以60度夹角完成两侧共十二组活塞连杆组件的布局设计，完整还原了内燃机核心动力传输结构的装配关系。建模阶段先完成基础曲轴的参数化绘制，依据V12发动机的点火顺序与做功间隔角，确定十二组曲柄销的相位角度，确保每一组活塞的运动行程符合四冲程内燃机的工作时序，曲轴的平衡重结构、主轴颈定位结构都按照真实机械设计规范完成细节刻画，保证整体结构的运动合理性。活塞组件部分分别完成活塞本体、活塞环、活塞销的独立建模，活塞顶部的燃烧室凹坑、裙部的型线设计都做了还原，活塞销与连杆小头的配合间隙、连杆大头与曲柄销的装配关系都在模型中做了清晰的层级区分，连杆的杆身截面采用内燃机常用的工字型结构，兼顾强度与轻量化的设计需求。缸体部分采用半透明的材质渲染处理，既可以清晰展示内部曲柄连杆机构的完整排布，又能体现缸体本身的轮廓结构，外部的正时齿轮、输出端法兰都做了对应的细节建模，还原发动机动力输出端的结构特征。材质渲染阶段，活塞组件采用高饱和度的红色金属漆材质，突出活塞在整体结构中的视觉占比，连杆采用蓝色阳极氧化金属材质区分不同部件，曲轴与正时齿轮采用黄铜色金属材质体现传动部件的金属质感，缸体采用半透的深色工程塑料材质，弱化非核心结构的视觉权重，背景搭配工程制图风格的线稿底图，强化机械设计的专业属性。整体设计思路以展示V12发动机核心运动结构为核心，通过不同材质的色彩区分，让观看者可以快速识别活塞、连杆、曲轴、缸体等不同部件的位置与装配关系，完整呈现十二缸发动机曲柄连杆机构的排布规律与运动逻辑，可作为内燃机结构教学、动力机械原理展示的直观三维参考素材，帮助学习者快速理解V型多缸发动机的内部构造与动力传递路径。
