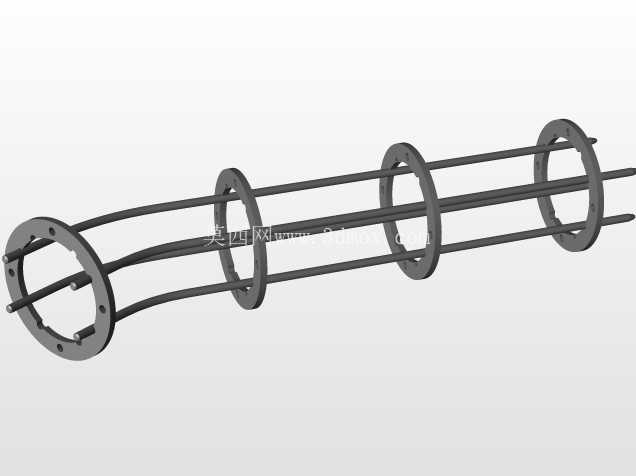

这套笼式骨架结构常见于电加热管束、浸入式换热组件以及长条形工艺加热单元的内部承载场景,整体由两端带安装孔的法兰环、中间若干定位隔环和多根平行穿杆组合而成。杆件沿圆周方向均匀排布,既承担轴向牵拉与抗弯作用,也为内部发热管、测温元件或导流管提供排布依托;环形隔板则把长跨距杆件分割成多个支撑区间,避免细长杆在受热、振动或流体扰动后出现挠曲变形。

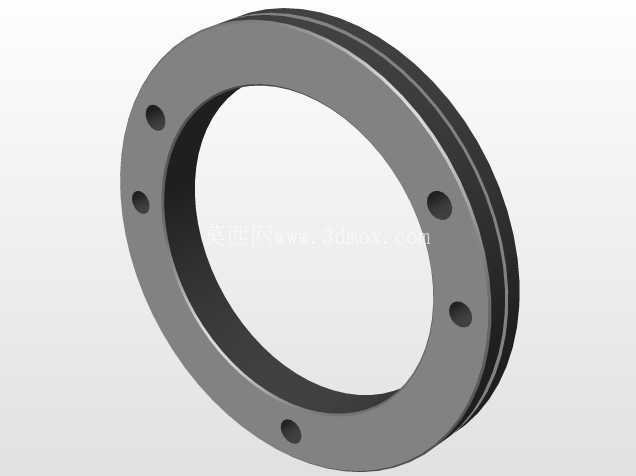

从结构思路上看,设计没有采用整体筒体或焊接箱架,而是选择“端法兰+隔环+拉杆”的开放式笼形方案。该方案重量轻、通风或通流阻力小,装配时可先将各环按间距套入杆件,再在端部完成定位、紧固或焊接;检修时也能够从环间空隙直接观察内部元件状态。端部法兰盘上预留螺栓孔,用于与设备壳体、管道端口或安装基座对接,安装边界主要由法兰外径、螺栓孔分布圆、杆束外包络直径以及总长度决定。中间隔环外径略小于或接近端法兰,形成阶梯式轮廓,便于在筒体内对中,同时限制内部元件径向窜动。
实际选型与建模时,需要重点核对法兰端面到首末隔环的距离、隔环之间的节距、穿杆数量与直径、杆件中心圆半径以及端板厚度。若用于高温环境,杆件与环件的热膨胀方向应保持一致,端部连接位置要预留热伸长余量;若用于流体槽罐内,杆件外侧还可能加装护套或固定夹,防止电热管与金属骨架直接接触。法兰孔位决定了现场互换性,孔数、孔径和孔中心圆必须与配对接口一致;隔环上的穿孔位置则决定多根杆件的平行度,穿孔直径不宜过大,否则装配后容易产生错位,也不宜过紧,以免热态拆装困难。
三维建模过程中,端法兰可通过草图绘制内外圆与螺栓孔后拉伸成型,中间隔环采用相同基准阵列复制,保证各环同轴;穿杆以端环孔位为路径建立,多根杆件通过圆周阵列生成,便于后续调整数量和分布半径。骨架整体受力以轴向拉紧和径向限位为主,细长杆的长细比、隔环间距与端部固定方式是校核重点。对于需要包裹保温层或外套筒的工况,还应在环外径与套筒内壁之间设定合理配合间隙,使框架既能顺利装入,又不会在运行中发生明显晃动。
