滚珠轴承套圈滚道结构三维造型

　　该模型呈现的是滚珠轴承的套圈组合结构，主体由上下两个同轴环形构件叠合而成，外圈与内圈的配合面之间加工有连续弧形滚道，滚道截面为与钢球曲率匹配的圆弧槽，用于约束滚动体的运动轨迹，承受径向载荷与一定比例的轴向联合载荷。在实际设备布局中，这类套圈结构广泛出现在减速装置输出端、阀门阀杆支承位、仪表转轴以及中小型回转机构里，安装时需要保证两端面与轴肩、轴承座孔端面的贴合度，同轴度偏差会直接造成滚道局部应力集中，缩短滚动体与滚道的接触疲劳寿命。

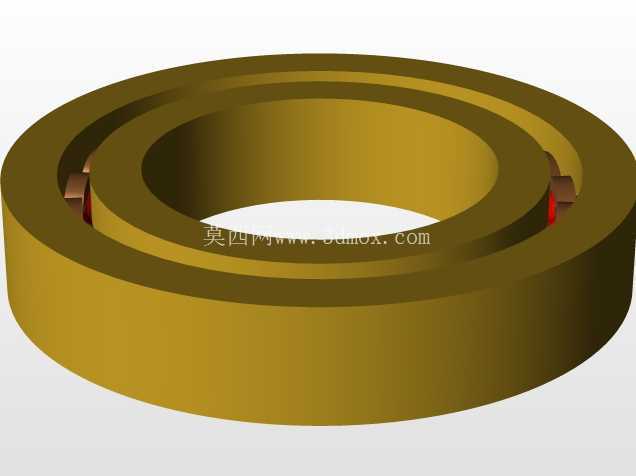

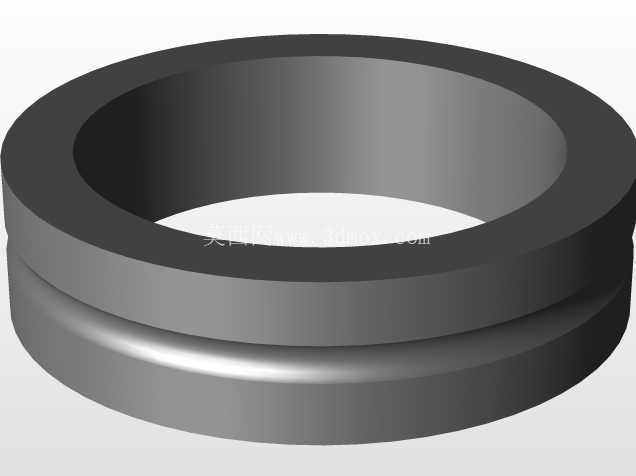

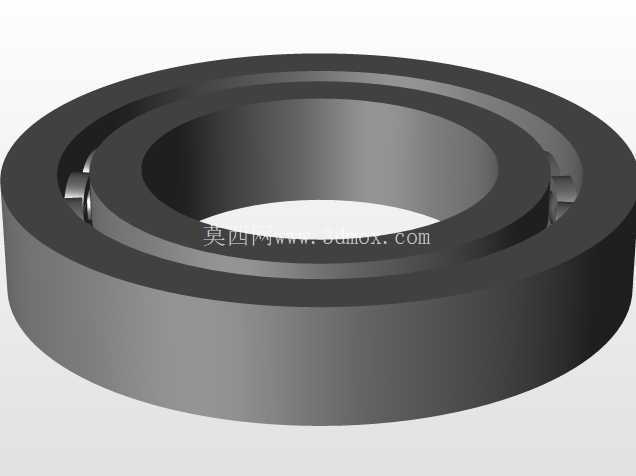

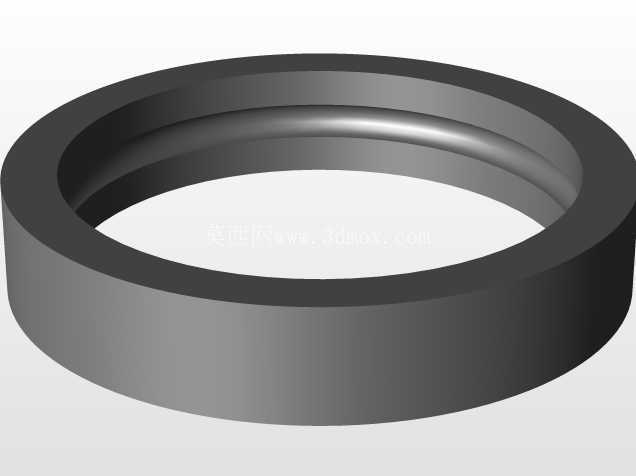

　　从建模思路来看，环形基体采用回转特征生成，先在过轴线的草图平面绘制套圈的轴向截面轮廓，轮廓中包含外圈外径圆柱面、内圈内径圆柱面、两端平行端面以及中部滚道的圆弧线段，绕中心轴旋转一周即可得到完整实体；上下套圈的滚道槽口相对布置，合套后形成封闭的环形滚动通道，槽底圆弧半径略大于配套钢球半径，保证钢球与滚道之间为点接触向面接触过渡的赫兹接触状态，既降低接触压强，又预留润滑脂的存留空间。套圈的轴向宽度、外径与内径尺寸需要和安装腔体的边界匹配：外径与轴承座孔采用过渡配合，内径与转轴轴颈采用基孔制配合，端面倒角用于压装时引导入位，避免锐边划伤配合面。

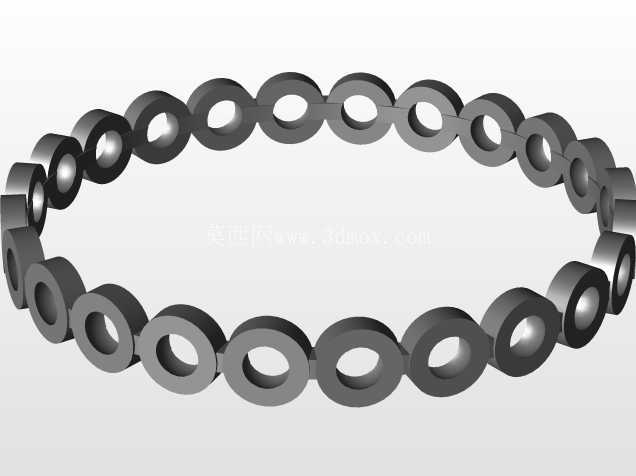

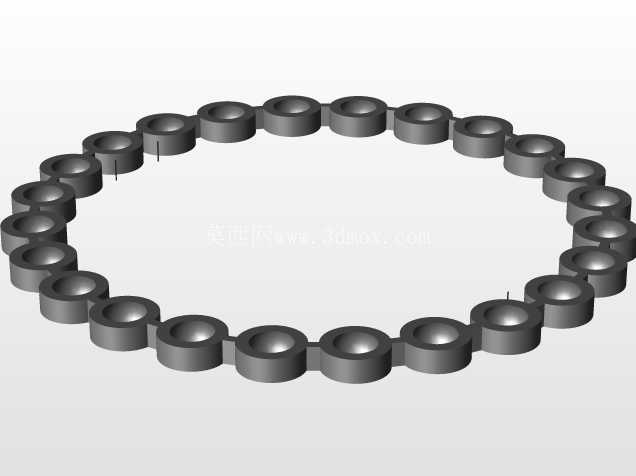

　　结构细节上，套圈外侧的圆柱面为光整加工面，没有额外的键槽或定位凸缘，依靠轴肩与孔用挡圈实现轴向限位；滚道表面的轮廓度要求较高，建模时圆弧线段与两侧挡边的衔接处做了平滑过渡，不存在棱角突变，防止钢球滚动经过时产生冲击载荷。在阀门减压阀的应用场景中，该类轴承套圈支承阀杆的回转动作，抵消介质压力带来的径向偏载，让阀瓣的启闭转动保持顺畅，避免阀杆卡滞；在仪器仪表的轻载传动部位，套圈与钢球、保持架组装后构成完整轴承，可降低转轴转动的摩擦阻力，提升传动效率。

　　建模过程中需要重点控制几个装配边界：一是两套圈的同轴度，合套后滚道的中心圆必须重合，否则钢球运转时会出现松紧不均；二是滚道的轴向位置，上下槽口的间距决定了钢球的接触角，接触角偏差会改变轴承的轴向承载能力；三是套圈两端面的平行度，端面与轴线的垂直度误差会导致安装后轴承受到附加弯矩。该造型完整还原了套圈的外形与滚道特征，可用于轴承装配干涉检查、支承结构选型校核以及教学演示滚动轴承的内部配合关系，在进行整机布局时，还能以此为基础补充钢球、保持架、密封件等零件，完成完整轴承组件的虚拟装配，验证运转过程中各零件之间是否存在运动干涉。
