自行车车架有限元受力形变仿真分析

　　日常通勤、运动骑行场景中，自行车车架作为核心承载构件，其结构刚度与受力形变表现直接决定骑行安全性、操控稳定性与长期使用疲劳寿命，本次仿真分析围绕常规菱形车架的实际受力工况展开，还原真实使用下的结构响应特性。从结构设计逻辑来看，车架采用经典三角桁架式布局，头管、上管、下管、座管、后下叉、后上叉各杆件通过焊接节点形成稳定受力体系，建模过程中严格还原各管件的连接过渡形态，避免因简化焊缝、节点圆角造成的应力集中计算偏差，确保仿真结果能够匹配实际生产加工后的车架力学表现。

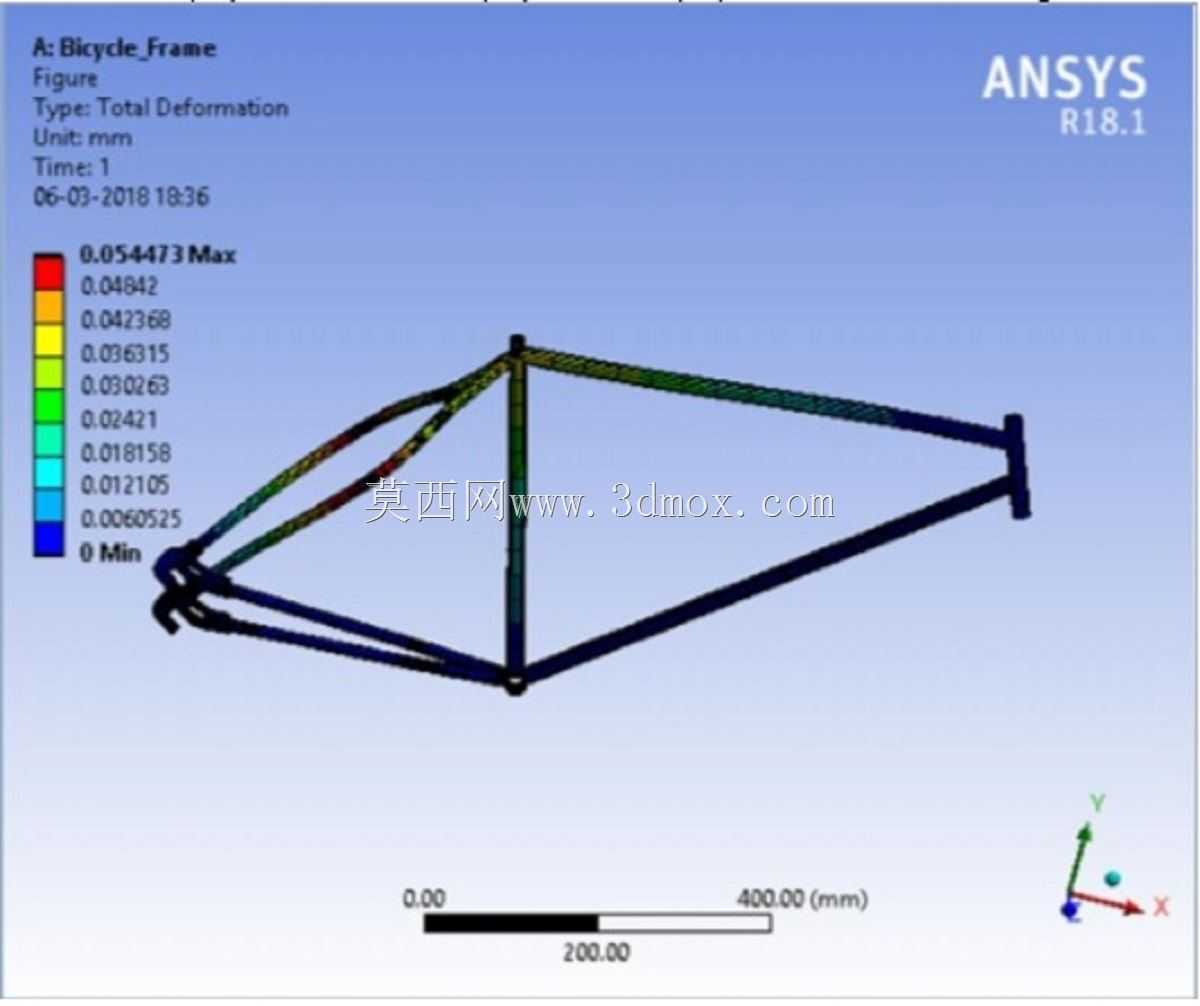

　　仿真边界设置完全贴合真实使用场景：头管位置约束车把转向自由度，后叉尾钩位置模拟后轮轴固定约束，五通位置施加垂直向下的骑行载荷，同时叠加骑行过程中侧向倾斜、路面颠簸带来的附加载荷分量，覆盖日常通勤、轻度越野骑行的常见受力工况。从形变云图结果可以观察到，车架最大形变出现在座管与上管连接的中部区域，形变量处于合理刚度区间内，五通位置、后叉与立管连接节点的应力分布均匀，未出现局部应力远超材料许用值的薄弱区域，说明现有杆件的管径、壁厚选型能够满足常规使用的强度要求。

　　在安装边界层面，车架各安装位的尺寸公差匹配通用配件标准：头管内径适配常规制式碗组，五通宽度适配主流压入式、螺纹式中轴规格，后叉开档尺寸匹配常见花鼓安装宽度，座管内径适配通用规格座杆，不需要额外修改结构即可直接适配市售的标准自行车配件，为后续零件选型、组装调试提供了明确的尺寸依据。对于结构设计从业者而言，这类仿真分析能够在开模、打样之前提前识别结构薄弱点，通过调整管件壁厚、优化节点过渡圆角、改变杆件受力角度的方式，在保证结构强度满足要求的前提下尽可能降低车架整体重量，实现轻量化与结构可靠性的平衡，避免实物测试阶段出现结构失效、形变量过大导致的研发迭代成本浪费。
