城市通勤自行车车架结构三维设计

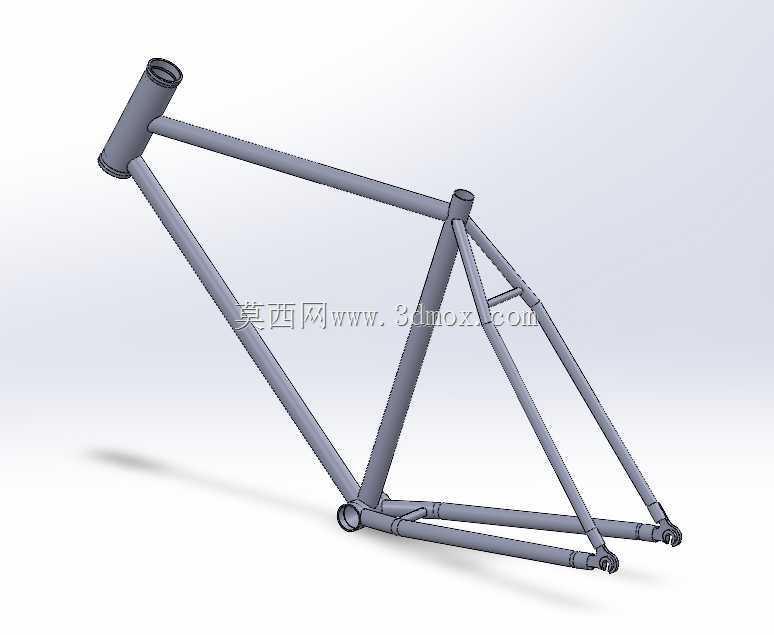

　　日常通勤场景下的自行车车架，是整车承载的核心基体，所有骑行相关的受力都会通过轮组、前叉、座垫、脚踏等部件传递到车架主体上，设计时首先要考虑不同路况下的载荷分布，比如过减速带时的垂直冲击、急刹车时的纵向惯性力、转向时的侧向扭矩，这些载荷都会在管材衔接的节点处形成应力集中，因此管材的管径选择、壁厚渐变、衔接角度都需要经过反复校核。这款车架采用经典的菱形管材布局，头管位置用于安装前叉碗组，需要保证与上管、下管的衔接角度符合骑行几何设定，头管的内径尺寸匹配标准碗组压装公差，上下端面的平行度误差控制在合理范围内，避免前叉转动出现卡滞。

　　上管从头部向后延伸至座管位置，长度设定匹配常规通勤骑行的伸展距离，不会让骑行者过度前倾造成腰部疲劳，下管作为主要的纵向承载部件，采用相对更粗的管径，提升踩踏时的刚性传递效率，避免发力时出现管材形变卸力。座管位置用于插入座杆，内径匹配标准座杆尺寸，座管与上管、下管、后上叉、后下叉的衔接节点是整个车架后部的受力核心，后上叉向后延伸至后轮轴安装位置，配合后下叉形成后轮的安装三角，后叉末端的开档尺寸匹配标准通勤车轮组的花鼓宽度，尾钩位置预留了变速组件或者单速飞轮的安装空间，同时要保证后轮安装后与车架中心面的重合度，避免骑行时出现轮组偏摆。

　　设计过程中需要兼顾管材焊接的工艺可行性，所有管材衔接处的相贯线都做了平滑过渡处理，既可以减少焊接后的应力集中，也能避免尖锐棱角造成的涂装附着不良。车架的五通位置位于下管、座管、后下叉的交汇处，是脚踏曲柄的安装位置，这里的同轴度要求较高，需要保证中轴安装后曲柄转动顺畅，不会出现偏心蹭链的问题。整体车架的安装边界需要考虑后续配件的适配性，包括前叉舵管的插入深度、座杆的调节行程、轮组的安装间隙、刹车组件的安装孔位，都要符合通用通勤自行车的配件标准，不需要额外定制配件即可完成整车组装。

　　管材的壁厚选择兼顾了强度与轻量化需求，日常承载100kg以内的骑行者完全可以满足使用需求，在颠簸路面骑行时也不会出现车架共振的问题，整体几何设定偏向舒适取向，适合城市铺装路面的日常短距离出行使用。
