减压阀配套带轮毂直齿传动轮结构

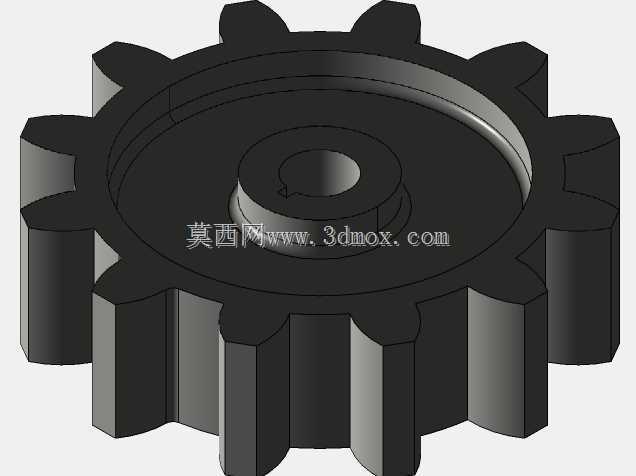

　　这款直齿传动轮主要适配减压阀类流体控制设备的内部传动链路，在调压机构中承担动力传递、转速匹配的核心作用，当减压阀执行出口压力调节动作时，该齿轮与配套齿件啮合，将调节端的旋转扭矩平稳传递至阀芯启闭结构，保证压力调节过程的动作连贯性，避免出现调压卡顿、压力输出跳变的问题。从结构设计来看，该齿轮采用带中心轮毂的直齿构型，轮齿沿圆周均匀分布，齿廓采用标准渐开线设计，啮合过程中重合度稳定，传动时的轴向力几乎为零，不需要额外设置轴向止推结构来抵消分力，能有效简化减压阀内部的支撑结构布局，压缩阀组整体的装配空间。

　　中心位置的轮毂做了加厚凸起处理，内孔预留键槽安装位，装配时可通过平键与传动轴实现周向固定，传递额定扭矩时不会出现轴孔打滑的问题，轮毂端面与轮体腹板的过渡位置做了圆弧卸荷处理，能分散齿轮承受交变载荷时的应力集中点，避免长期往复传动过程中出现轮毂根部开裂的失效情况。建模过程中依次通过拉伸构建轮体基础坯料，再通过齿形阵列、修剪操作完成单个齿廓的成型后阵列所有轮齿，最后通过圆弧过渡处理各连接棱边，整个建模过程共用到二十余个特征命令，特征树逻辑清晰，后续修改模数、齿数、内孔直径等参数时，可直接编辑对应特征的尺寸参数，不需要重构整体模型，能大幅缩短同系列不同参数齿轮的改型设计周期。

　　从安装边界来看，该齿轮的轴向厚度、齿顶圆直径、轮毂凸台高度均匹配常规减压阀的内部安装腔尺寸，装配时不需要额外调整阀体内的支撑轴位置，可直接替换同参数的老旧磨损齿轮，轮齿的端面跳动、径向跳动公差均满足通用传动件的精度要求，啮合传动时的侧隙控制在合理区间，既不会因为侧隙过大出现传动回差，也不会因为侧隙过小出现卡齿、啮合噪音过大的问题，能适配低压流体管路减压阀的长期连续工作工况，在常规环境温度下的传动效率可保持在较高水平，不会因为自身传动损耗影响减压阀的调压精度。
