梅赛德斯汽车品牌标识立体结构设计

在汽车品牌视觉识别体系的落地环节，立体标识的结构设计直接关系到整车外饰的装配适配性与品牌视觉传递的精准度，这款三叉星椭圆外框标识的三维结构，完全围绕量产装车的实际需求搭建。从实际应用场景来看，这类标识主要装配于乘用车的前进气格栅中央、尾门行李厢盖居中位置，部分车型也会将同比例缩小的版本布置在轮毂盖、方向盘中央装饰罩、座椅头枕刺绣基底等位置，是用户识别品牌属性最直接的视觉载体，其结构精度直接影响外饰件的装配间隙、视觉一致性，甚至高速行驶下的风噪表现与结构可靠性。

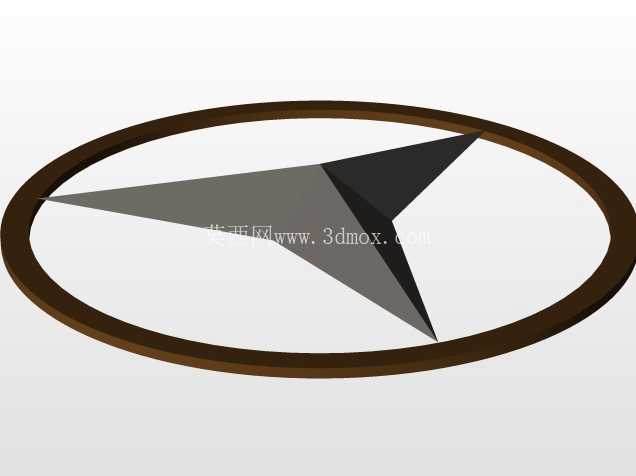

设计过程中首先确定了外轮廓的椭圆边界，这个边界尺寸完全匹配主流B级、C级乘用车的格栅安装位预留空间，外框采用带圆角的环形截面，截面厚度控制在适配常规粘贴、卡扣两种安装方式的范围内，既不会因为过薄导致边缘锋利产生装配安全隐患，也不会因为过厚导致标识突出车身覆盖件过多，增加高速行驶时的风阻系数，同时避免洗车、日常擦拭过程中被剐蹭脱落的风险。内部三叉星结构采用了三段式折面设计，三个星臂分别指向椭圆环的三个等分点位，相邻星臂之间的夹角严格控制为120度，保证视觉上的完全对称，每个星臂的折面角度经过反复调整，在自然光线下能够形成自然的明暗层次，让平面的徽标产生足够的立体纵深感，不会因为角度问题出现视觉上的形变偏差。

从安装边界来看，标识背面预留了平整的安装基准面，能够适配3M胶粘贴、塑料卡扣卡接两种主流的外饰标识安装工艺，基准面的平面度公差控制在0.1mm以内，保证装配后标识与车身覆盖件完全贴合，不会出现局部翘边、缝隙不均的问题。星臂与外椭圆环的连接位置做了平滑的圆角过渡，避免应力集中导致的结构断裂，尤其是在车辆经历高低温循环、高压水枪冲洗、长期紫外线老化的工况下，连接位置的强度能够满足整车全生命周期的使用要求，不会出现星臂脱落、外框变形的问题。

在结构细节处理上，三叉星的每个棱边都做了微小的倒角处理，既保留了品牌标识原有的锐利视觉感受，又避免了锐边带来的装配、使用过程中的划伤风险，外椭圆环的表面弧度与安装位置的车身曲面曲率做了匹配优化，当标识装配在带有弧度的格栅或者尾门表面时，标识整体能够与车身曲面自然贴合，不会出现边缘翘起、视觉上的违和感。拉伸尺寸的设定兼顾了标识的立体效果与安装空间限制，7mm的拉伸高度既能够让标识在各个观察角度都呈现出足够的立体感，又不会因为突出高度过大，在车辆发生轻微剐蹭时首先接触障碍物导致标识损坏，同时也不会影响进气格栅的进气效率，不会对尾门的开关操作产生任何干涉。

针对不同安装位置的适配需求，这套结构可以通过等比例缩放快速适配不同尺寸的安装位，比如轮毂盖使用的小尺寸标识，可以在保持整体比例、折面角度完全一致的前提下，将外框截面厚度、星臂拉伸尺寸做同比例缩减，保证全车所有位置的品牌标识视觉风格完全统一，不会出现比例失调、角度偏差的问题。在材质适配方面，这套结构既可以支持ABS注塑加表面镀铬的传统工艺，也可以适配亚克力透光结构，满足部分车型带迎宾点亮功能的标识需求，结构背面预留的走线空间能够隐藏发光模块的供电线路，不会破坏标识的整体外观完整性。

实际建模过程中，所有曲面都做了连续性处理，外椭圆环的扫掠截面与三叉星的折面之间实现了G2连续，不会在表面出现明显的拼接棱线，无论是后续做模具开模加工，还是做3D打印样件验证，都能够保证表面质量达到外饰件的外观要求，不需要额外做大量的表面打磨处理。针对量产环节的工艺需求，结构上预留了合理的脱模斜度，避免注塑过程中出现粘模、表面拉伤的问题，壁厚控制在均匀的2mm范围内，不会因为壁厚不均导致注塑件出现缩痕、翘曲变形，保证量产件的尺寸精度与外观质量一致性。
