圆柱凸轮从动件传动机构结构设计

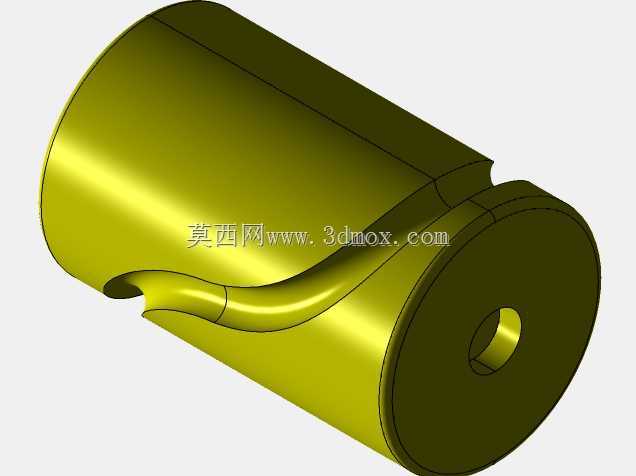

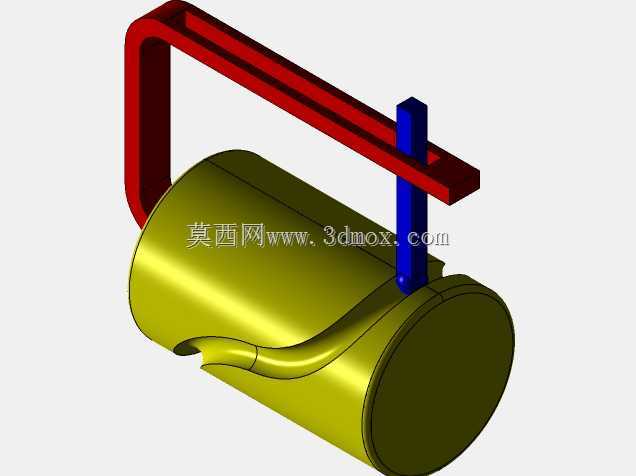

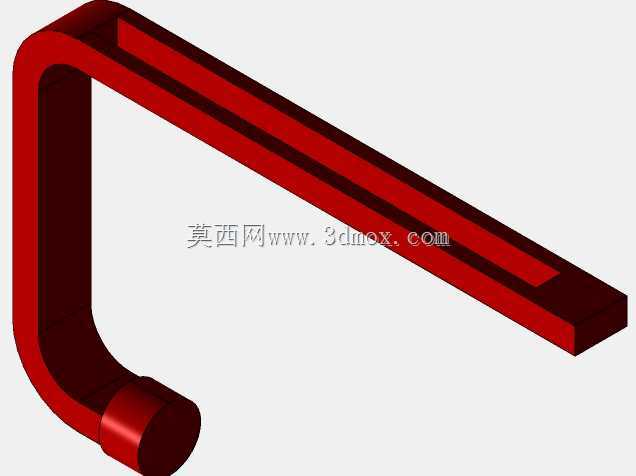

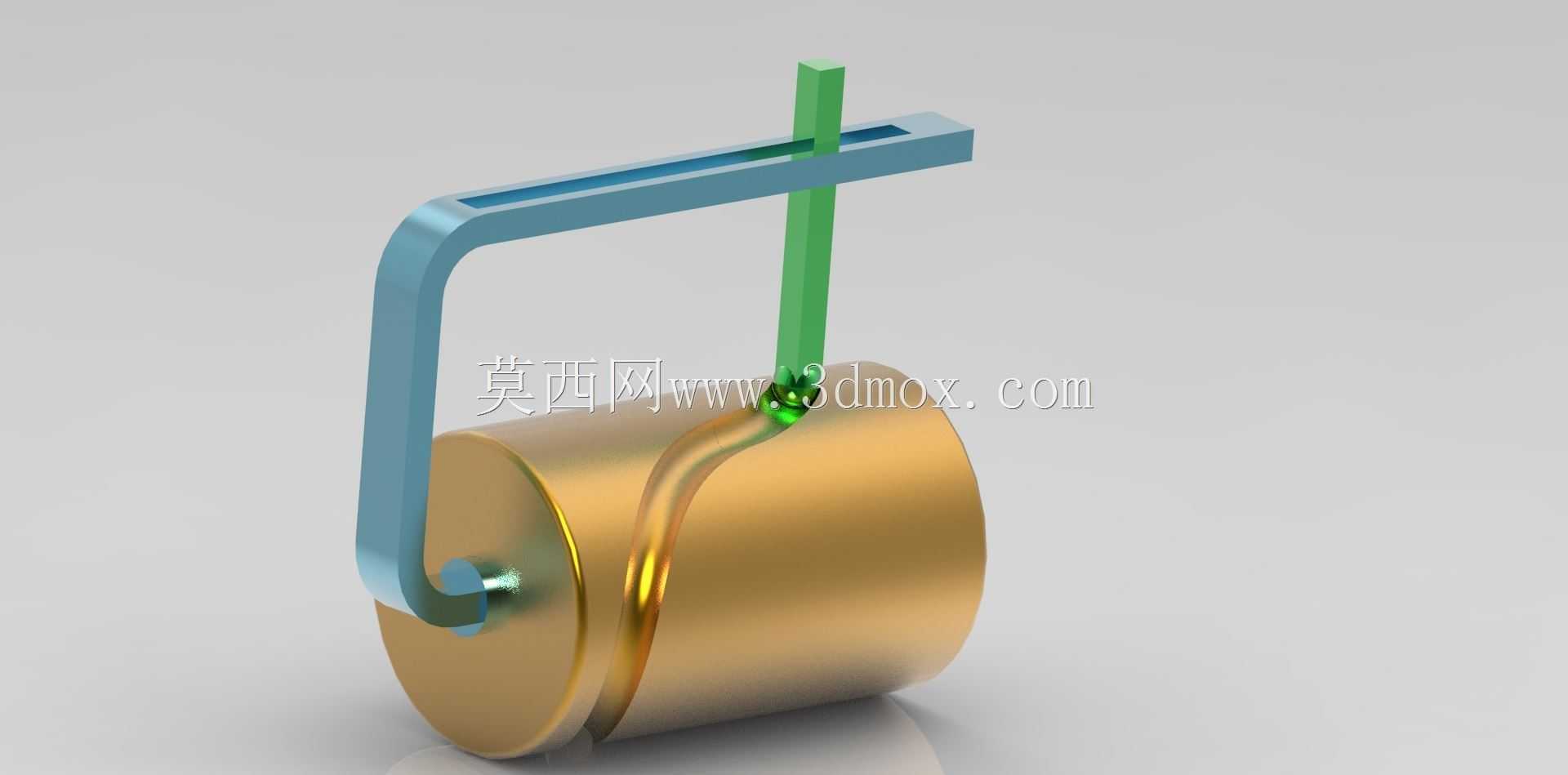

　　圆柱凸轮从动件机构在自动化生产线的间歇送料、工位转位、定程切削环节应用十分广泛，相较于盘形凸轮，这类圆柱结构的凸轮能在更小的安装空间内实现更长行程的往复运动输出，不需要额外设置摆杆放大行程，整体传动链更短，反向间隙更容易控制。从结构设计逻辑来看，该机构的核心是圆柱基体上加工的闭合曲线凹槽，凹槽的截面轮廓与从动件端部的接触头完全匹配，从动件采用直动式布局，导向部分与机架上的滑动导套配合，运动过程中不会出现偏载卡滞的问题。

　　实际选型应用时，首先要确认安装边界：圆柱凸轮的基体直径决定了凹槽的曲率半径上限，曲率半径过小会导致从动件接触应力急剧升高，加快接触部位的磨损，一般设计时会将凹槽最小曲率半径控制在从动件接触头半径的1.5倍以上，避免运动过程中出现刚性冲击。从动件的行程长度完全由圆柱面上凹槽的轴向展开尺寸决定，不需要额外调整偏心距，安装时只要保证凸轮的回转轴线与从动件的运动方向垂直，同时让从动件接触头完全嵌入凹槽内，预留0.02-0.05mm的配合间隙，就能保证运动传递的顺畅性。

　　这类机构的功能特性十分突出，凸轮做连续回转运动时，从动件可以按照凹槽的轮廓曲线实现预设的往复直动，不需要额外设置行程开关或者换向结构，运动规律完全由凹槽的加工轮廓保证，在高速运转工况下的运动一致性远高于气缸、连杆类的往复机构。设计过程中需要重点关注凹槽的升程段、回程段的曲线过渡，通常会采用修正正弦加速度曲线来加工过渡段，减少启动和停止阶段的惯性冲击，避免从动件出现跳脱凹槽的情况。从安装适配性来看，该机构的凸轮轴端可以直接对接伺服电机或者同步带轮，不需要额外加装减速结构，整体占用的径向空间小，适合在多工位转盘、小型包装设备、自动装配工位这类安装空间紧凑的场景中使用。

　　从动件的端部可以根据实际负载需求更换不同形式的接触头，轻载高速场景下可以采用工程塑料接触头降低运行噪音，重载场景下则可以更换为带滚针轴承的接触头，降低接触摩擦损耗，延长机构的整体维护周期。日常装配时需要注意导套的安装同轴度，若导套轴线与凸轮轴线的垂直度偏差超过0.1mm/m，会导致从动件运动过程中出现侧向附加力，加快导套和凹槽的单侧磨损，严重时甚至会出现从动件卡滞、机构抱死的问题。
