衬套销式挠性联轴器结构设计方案

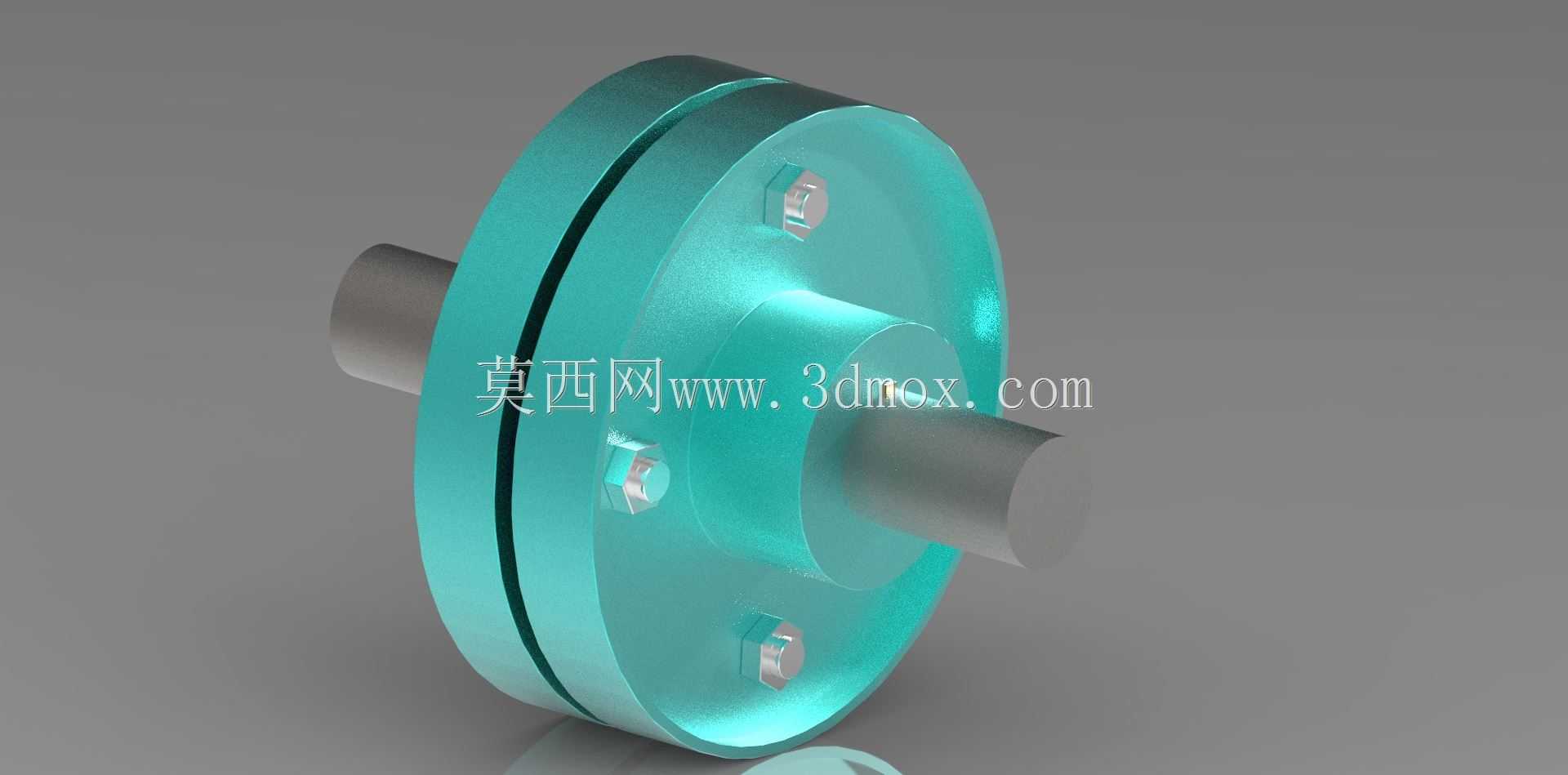

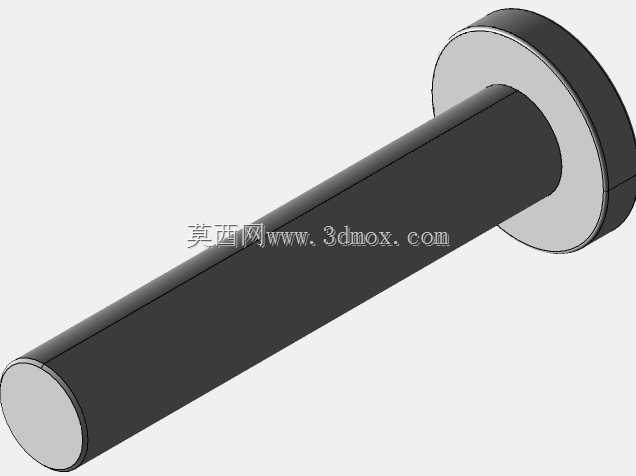

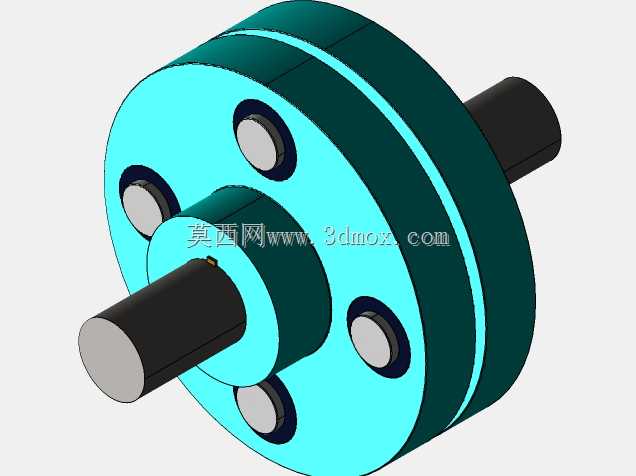

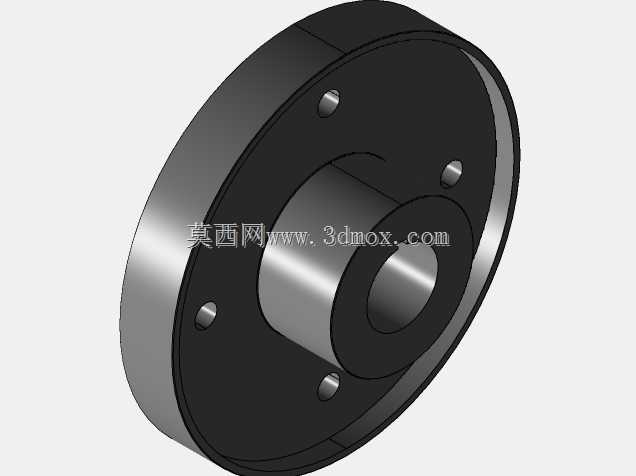

　　在各类工业传动系统的轴系布局中，两轴端的连接始终是结构设计阶段需要重点考量的环节，受加工精度、装配误差、运行负载形变、热胀冷缩等多重因素影响，绝对同轴的轴系布置在实际工程场景中几乎无法实现，这就要求连接部件既要满足扭矩传递的刚性需求，又要具备一定的偏移补偿能力，衬套销式挠性联轴器正是针对这类工况开发的传动连接部件。这类联轴器常被应用在中小型功率的传动链路中，比如轻工输送线的驱动端连接、小型泵组与动力源的对接、普通机床进给轴的传动连接、风机类设备的电机与叶轮轴连接等场景，相比刚性联轴器，它能容忍两轴间存在的少量径向偏移、角向偏移以及轴向窜动，避免轴系因安装对中偏差产生额外的附加载荷，减少轴承、轴封等易损件的非正常磨损，延长整套传动设备的无故障运行周期。从结构组成来看，该联轴器主体由两个对称布置的半联轴器、若干组带衬套的传动销、轴向锁紧紧固件构成，两个半联轴器的端面上沿圆周方向均匀分布有对应销孔，传动销穿装在销孔内，销体与其中一侧半联轴器的销孔采用过盈配合实现固定，另一侧销孔内加装非金属或金属材质的衬套，衬套与销体之间预留微量间隙，正是这一间隙结构为联轴器提供了挠性补偿能力：当两轴存在径向错位时，销体可在衬套内产生微小的相对滑动，抵消错位带来的卡滞阻力；当存在角向偏差时，衬套的弹性形变可适配两轴的角度差，避免应力集中在销体根部造成断裂。

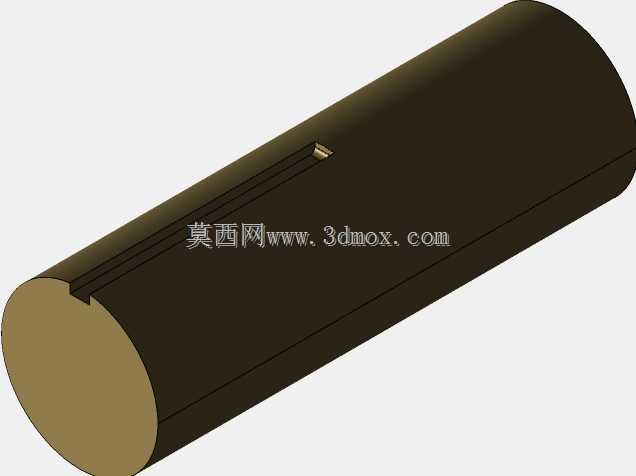

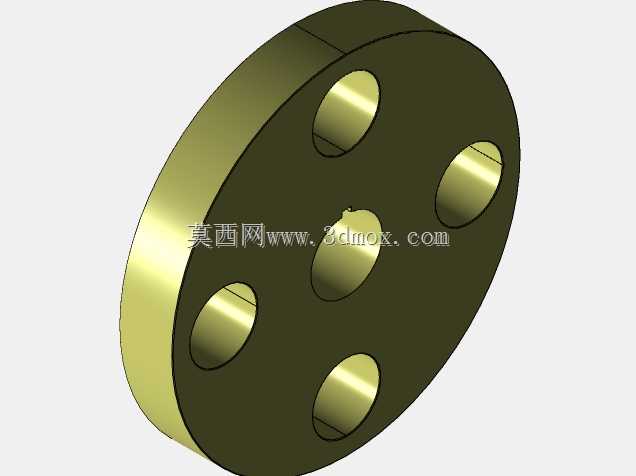

　　设计这类联轴器时，首先要根据传动系统的额定扭矩、峰值冲击载荷确定传动销的数量与直径，销的排布直径要兼顾扭矩传递力臂与半联轴器的径向尺寸边界，通常在满足轮毂强度的前提下，适当增大销的排布直径可降低单个销承受的剪切力，提升整体承载能力。半联轴器的轮毂部分需要根据所连接轴的直径设计轴孔与键槽，轴孔长度要匹配轴端的插入深度，既要保证键连接的有效接触长度满足扭矩传递要求，又要避免轮毂过长造成不必要的空间占用；半联轴器的法兰盘厚度需要根据销孔的挤压强度核算，防止销孔在长期交变载荷下出现塑性形变导致传动间隙增大。

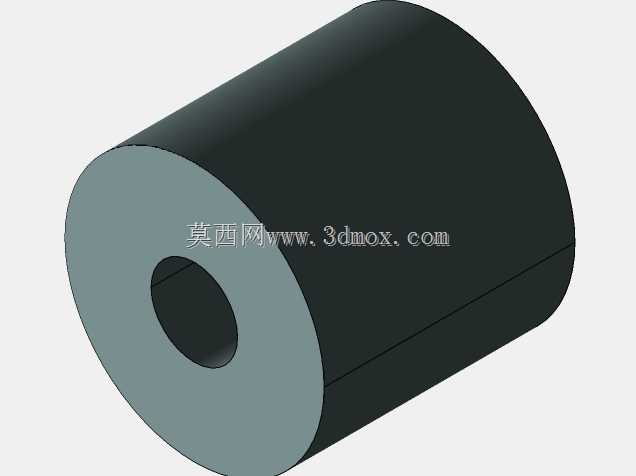

　　衬套的材质选择需要结合工况转速与环境条件，常规工况下采用尼龙衬套即可满足减震与耐磨需求，若运行环境存在高温、油污侵蚀，则需要更换为铜合金衬套，衬套的内外径配合公差需要严格控制，过大会造成传动回差过大，影响传动精度，过小则会丧失挠性补偿能力，甚至出现运行卡滞。安装过程中，需要先将两个半联轴器分别通过键连接固定在主动轴与从动轴的轴端，调整两轴的端向间隙至设计值，该间隙既要保证设备运行时轴系热伸长不会造成两轴端顶死，又不能过大导致传动销的悬臂长度过长增加弯曲应力；之后逐次装入带衬套的传动销，对称拧紧锁紧紧固件，避免法兰盘端面出现偏斜。

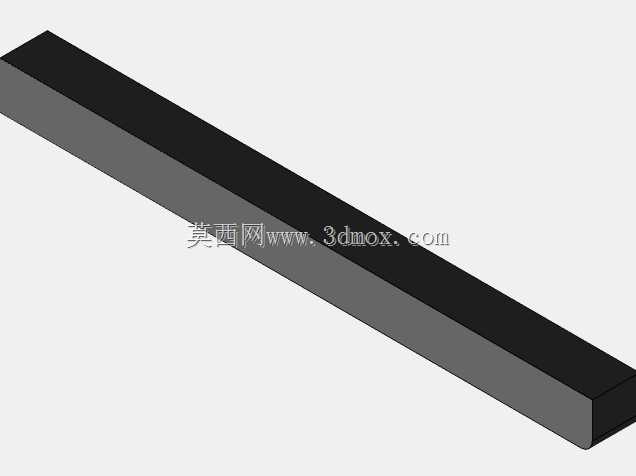

　　日常运维中，这类联轴器不需要额外的润滑维护，仅需定期检查衬套的磨损情况，当衬套磨损导致传动间隙超过允许值时，更换同规格衬套即可恢复使用性能，相比齿式联轴器、膜片联轴器，它的维护成本更低，拆装难度更小，对安装对中的精度要求也更宽松，非常适合对传动精度要求不是极高、但需要稳定运行的通用传动场景。在外形尺寸边界上，这类联轴器的径向最大尺寸通常为轴径的3-5倍，轴向总长度根据轴孔直径不同从几十毫米到两百余毫米不等，设计时需要预留足够的径向安装空间，同时要保证联轴器外侧与设备防护罩之间留有安全间隙，避免运行过程中出现剐蹭；轴孔的公差配合通常采用H7/k6过渡配合，既方便装配时的轴向推入，又能保证运行时轴与轮毂之间不会出现相对滑动，键槽的尺寸按照对应轴径的国标平键规格选取，确保键连接的挤压强度满足额定扭矩下的载荷要求。
