SUCF205不锈钢方形法兰外球面带座轴承

　　在食品加工输送线、户外露天传动设备、化工物料输送装置这类对防锈、安装便捷性有要求的工况里，方形法兰式外球面带座轴承是十分常见的支撑部件，SUCF205型号的不锈钢款单元，就是针对这类场景优化设计的支撑组件。从实际选型和安装的角度看，这类带座轴承不需要额外设计复杂的轴承座安装腔体，直接通过法兰面上的四个安装孔，就能把整个单元固定在设备的立式安装面或者框架型材端面上，相比剖分式轴承座，安装调整的效率要高很多，日常维护时只需要通过顶部的注油嘴补充润滑脂，不需要拆解整个支撑结构，能大幅降低产线停机维护的时间成本。

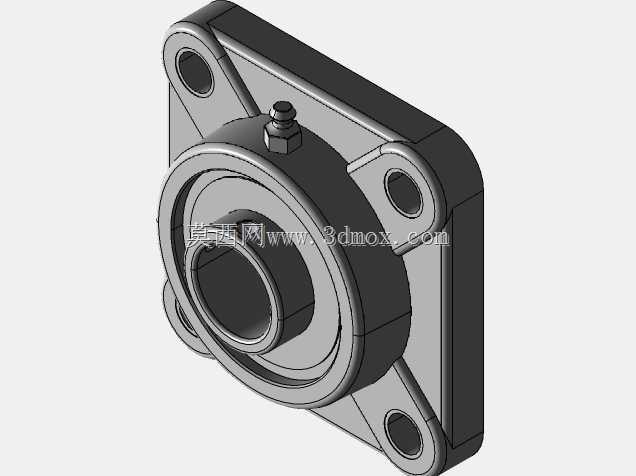

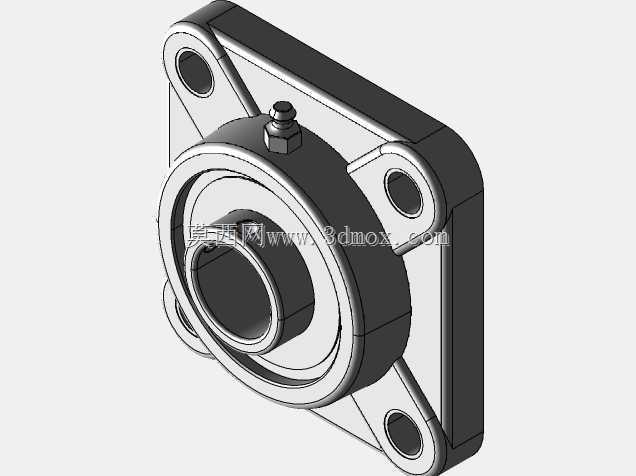

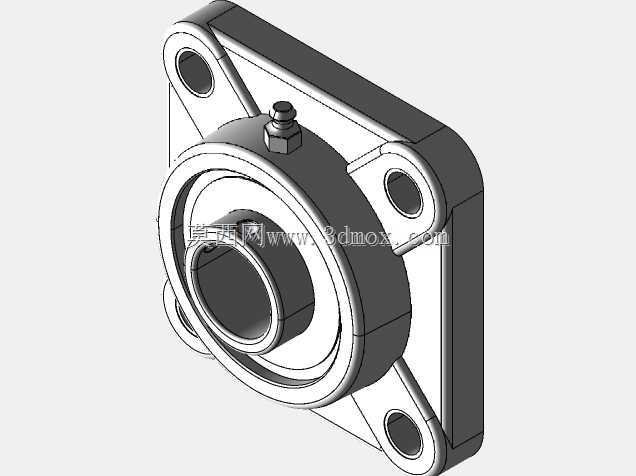

　　这款轴承单元的主体结构分为冲压/铸造不锈钢法兰座和内嵌的外球面轴承两部分，法兰座采用方形带凸耳的结构设计，四个安装孔分布在四个凸耳上，安装时螺栓穿过孔位锁紧后，整个座体的受力均匀分布在四个连接点，能承受中等程度的径向载荷和一定的轴向窜动，适配转速不高、载荷平稳的传动轴系。内嵌的外球面轴承内圈带有顶丝结构，安装时可以直接把内圈锁紧在光轴上，不需要额外加工轴肩或者定位套，对轴的加工精度要求比普通深沟球轴承更低，非常适合中小型输送设备、食品机械、户外农用设备这类轴系加工精度不高、需要快速装配的场景。

　　从安装边界来看，这款轴承的法兰座为正方形结构，四个安装孔的中心距符合行业通用的SUCF205尺寸标准，安装时只需要在对应安装面上加工四个对应孔径的通孔，不需要做沉台或者镗孔加工，安装面的平面度要求在普通机加面范围内即可，不需要过高的形位公差要求。轴承内孔适配直径25mm的光轴，轴的插入深度可以根据实际传动布局调整，顶丝锁紧后能承受一定的振动载荷，不会轻易出现轴与内圈打滑的问题。不锈钢材质的座体和轴承外圈，能适应潮湿、弱腐蚀的工作环境，不会像普通铸铁座那样容易生锈掉渣，在食品加工、医药输送这类对卫生清洁有要求的场景里，还可以直接用冲洗方式做设备清洁，不用担心锈蚀问题。

　　设计这类轴承单元的时候，核心思路是把轴承的支撑功能和安装固定功能集成到一个模块化组件里，减少设计人员的重复选型和绘图工作量，结构工程师在做设备设计时，只需要根据轴径、载荷、安装空间选定对应型号，直接调用三维模型完成装配即可，不需要单独绘制轴承、轴承座、密封件的细节结构，能大幅缩短设计周期。同时这类标准化组件的互换性很强，后期设备维护时可以直接替换同型号单元，不需要重新加工适配零件，降低了设备的全生命周期维护成本。
