立式安装带座轴承支撑结构

项目分类:轴承座 发布时间:2024-11-27 ID:813798
  • 立式安装带座轴承支撑结构

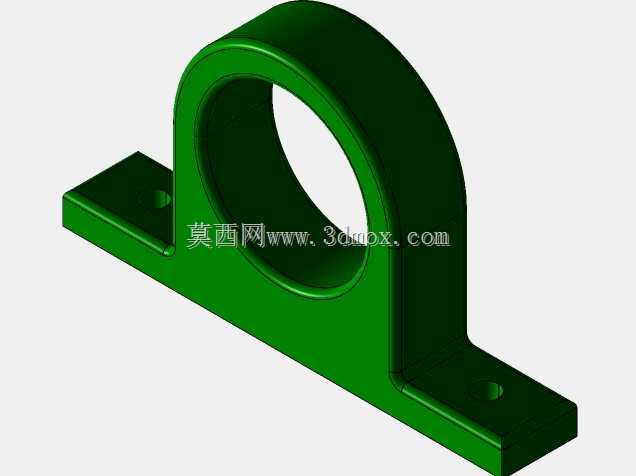

  这款带座轴承支撑结构,在轻工输送线、小型风机组、桌面级传动试验台这类对径向承载有基础要求、安装空间受限的场景中十分常见,核心作用是为旋转轴提供稳定的径向支撑,同时通过一体式座体直接完成与安装基面的固定,省去了轴承外圈额外设计定位结构的步骤,能大幅缩短小型传动单元的装配调试周期。从结构设计逻辑来看,该支撑采用了拱形承托加双侧平直安装翼的构型,拱形承托部分的内孔与标准深沟球轴承外圈采用过渡配合,孔壁未额外设计注油槽,适配预润滑免维护轴承的使用需求,承托段的壁厚做了均匀过渡处理,避免注塑或铸造成型时出现壁厚不均导致的缩孔缺陷,同时在承托段与安装翼的衔接位置做了圆弧过渡,消除应力集中点,在承受轴系径向载荷时不会出现衔接处断裂的问题。

  双侧安装翼为等厚平板结构,每个翼板上开设一个沉头安装孔,沉头深度适配对应规格内六角圆柱头螺钉的头部高度,安装后螺钉头部不会突出翼板表面,不会干涉周边其他零部件的布置,两个安装孔的中心距经过适配常规安装基面的螺孔间距设计,安装时无需额外加工转接板,可直接固定在型材机架或钢板安装面上。实际选型使用时需要注意,该支撑结构仅能承受纯径向载荷,无法承受较大的轴向力,适配的轴系转速不宜过高,多用于中低速传动场景;安装时需要保证两个安装翼的基面与轴系轴线平行,避免轴承内圈出现偏载导致早期磨损,承托内孔的轴线与安装基面的平行度公差控制在0.02mm以内,能有效降低轴承运转时的额外摩擦阻力。

  从建模逻辑来看,该结构可通过草图绘制安装翼与拱形承托的截面轮廓后拉伸生成主体,再对安装孔、衔接圆角进行特征添加,建模过程中需要注意安装孔的沉头方向与安装基面垂直,拱形内孔的圆柱面与安装翼底面的平行度约束要准确,才能保证后续生成的工程图标注尺寸与实际安装需求匹配,这类一体式带座支撑相比分体式轴承压盖结构,零件数量更少,装配累计误差更小,在小型传动设备中应用性价比更高。
