DIN471标准全尺寸轴用固定环结构

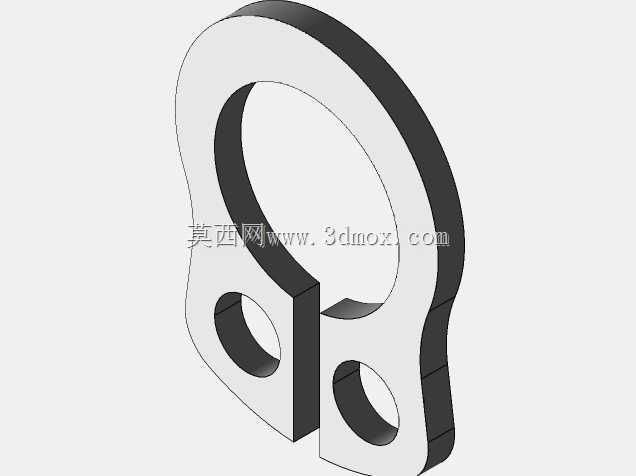

　　这类符合DIN471标准的固定环，在工业装配场景里主要承担轴系零件的轴向限位作用，日常多见于液压阀组、仪器仪表的传动副、小型减速机的输入输出轴端，用来限制轴上套装的齿轮、衬套、密封件的轴向窜动，避免零件在设备运行过程中出现移位、脱落的问题。从结构设计来看，该固定环采用开口式带耳结构，区别于普通闭合式挡圈，两个带安装孔的凸耳是核心受力部位，安装时可通过卡钳或者螺栓收紧两个凸耳，让环体内圈抱紧轴面，相比传统卡簧，这种结构的抱紧力更大，能承受更强的轴向冲击载荷，在振动幅度较大的工况下也不容易出现松脱。

　　设计过程中需要严格匹配对应轴径的公差带，环体的内孔尺寸要略小于待安装轴的公称直径，保证安装后有足够的过盈抱紧量，同时环体的厚度要和轴上预留的卡槽宽度匹配，避免安装后出现周向晃动。两个安装孔的中心距需要结合常用安装工具的尺寸设定，孔位边缘做了倒角处理，方便安装时紧固件或者卡钳尖端卡入，不会出现卡滞问题。环体的外轮廓做了圆弧过渡，没有尖锐棱角，一方面是避免安装过程中划伤操作人员，另一方面也能减少和相邻零件的干涉，在空间紧凑的阀组内部装配时，不会剐蹭到周边的密封件或者管路。

　　从安装边界来看，这类固定环不需要在轴上加工专门的卡槽，相比传统轴用弹性挡圈，降低了轴类零件的加工成本，也避免了卡槽带来的轴截面应力集中问题，对于一些受交变载荷的轴类零件，能有效提升轴的疲劳强度。实际选型时需要根据轴的直径、需要承受的轴向推力来选择对应规格的固定环，环体的材质通常选用弹簧钢或者不锈钢，表面做发黑或者钝化处理，兼顾强度和防腐蚀性能，在潮湿或者有弱腐蚀介质的工况下也能长期使用。安装时要注意两个凸耳的收紧力度，不能过度收紧导致环体出现塑性变形，失去抱紧力，同时要保证环体端面和轴的轴线垂直，避免偏载导致局部受力过大出现断裂。
