全尺寸直线衬套线性导向零件结构

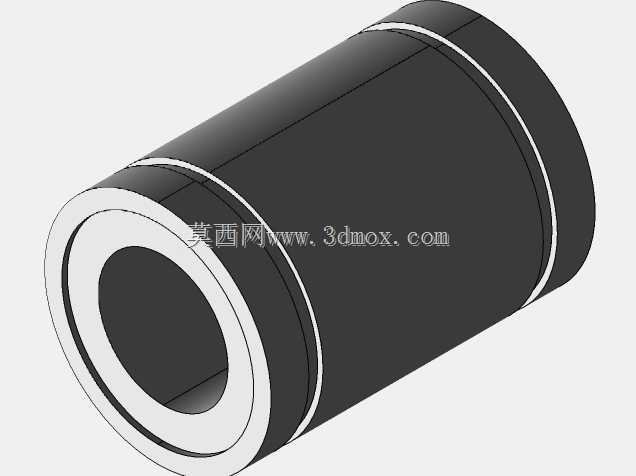

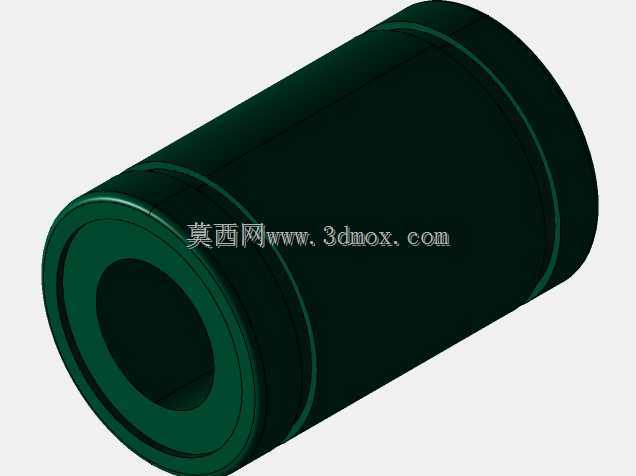

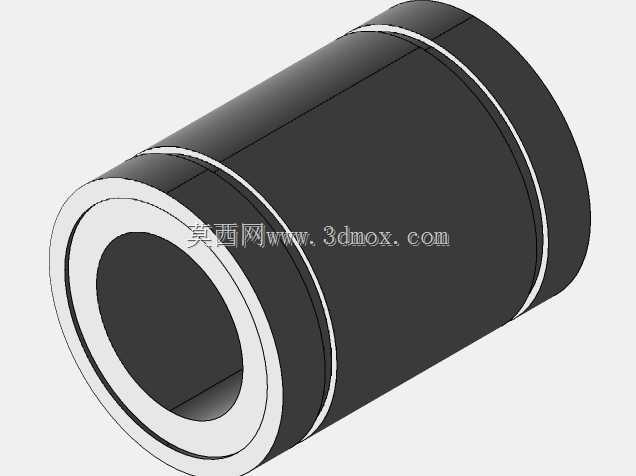

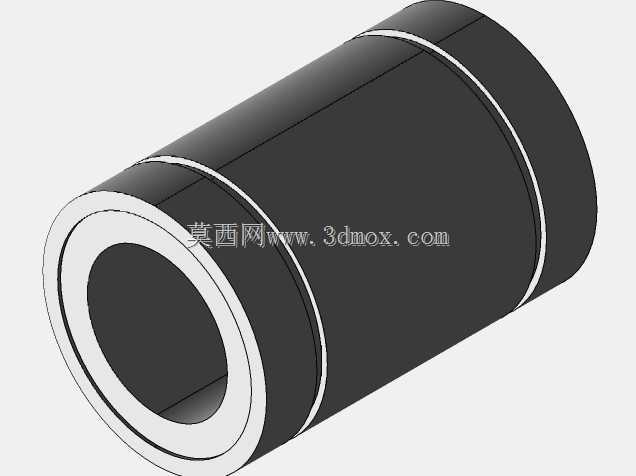

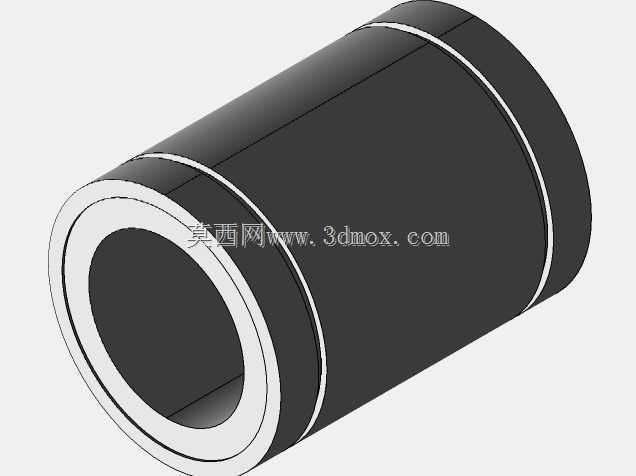

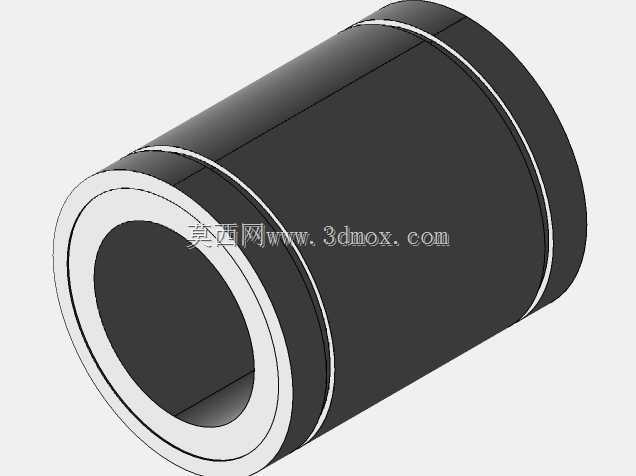

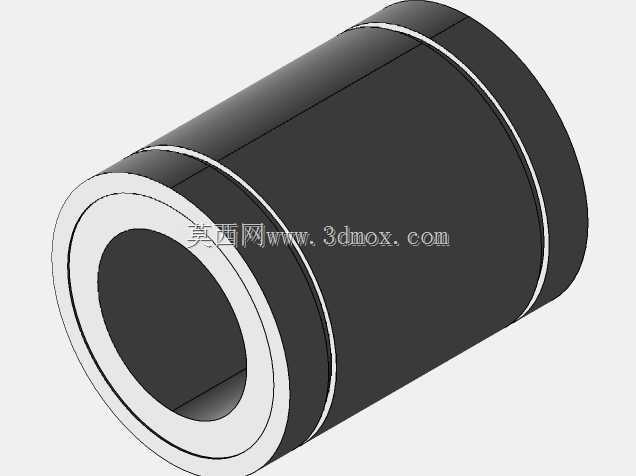

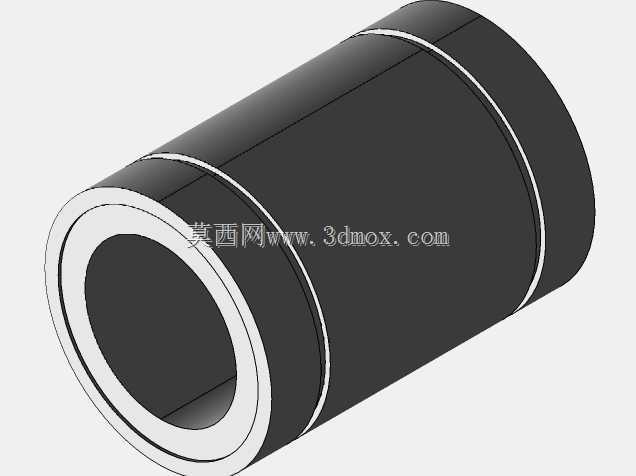

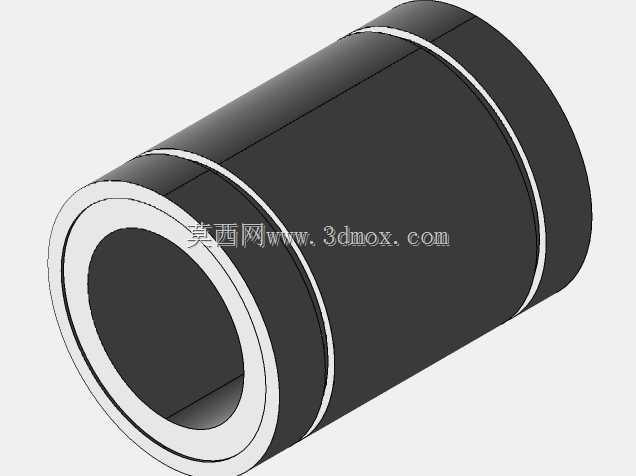

　　这类直线衬套常配套在减压阀的阀杆导向段、仪器仪表的精密滑动工位中，承担滑动副的径向支撑与轴向导向作用，避免运动杆件在往复动作过程中出现偏磨、卡滞，保障阀类组件启闭动作的同轴度与行程精度。从结构设计来看，该衬套采用同轴阶梯套筒构型，内外圆柱面均做了高精度同轴度约束，外圆设置多道环形凹槽，既可以在压装入座孔后形成嵌合定位，防止衬套随阀杆转动窜动，也可储存少量润滑介质，降低长期往复滑动的磨损速率；内孔为连续光滑圆柱面，与配套运动杆件保持小间隙配合，既保证滑动顺畅，又能控制径向窜动量在允许公差范围内。

　　在实际设备应用场景中，这类衬套多安装在减压阀的阀盖导向腔、精密仪表的滑动测量杆支撑位，替代直接在阀体本体上加工导向孔的方案，当衬套出现磨损后可单独更换，无需报废整个阀体壳体，大幅降低设备维护成本。设计过程中优先考虑了安装边界的适配性，衬套的外圆直径、轴向长度均匹配常规减压阀的标准安装座孔尺寸，压装时无需额外修改腔体结构，可直接替换同规格的老旧衬套零件；两端的倒角处理兼顾了压装导向与杆件插入时的对中需求，避免装配过程中刮伤配合面。

　　从功能特性上看，该衬套的壁厚经过受力校核，能够承受阀杆往复运动带来的径向侧推力，不会在长期交变载荷下出现变形；环形槽的分布位置避开了密封件的安装区域，不会影响阀腔的密封性能，同时多道环槽的结构也能截留流体介质中的微小杂质，避免硬颗粒进入滑动配合面造成拉毛损伤。在选型适配时，需要确认衬套的内孔直径与配套阀杆的直径公差带匹配，外圆与座孔采用过盈配合压装，装配后需保证内孔与阀杆的同轴度误差在设计允许范围内，才能保障长期运行的稳定性，这类结构也可拓展应用到其他需要直线滑动导向的轻工机械、自动化检测设备的滑动工位中，作为通用导向支撑零件使用。
