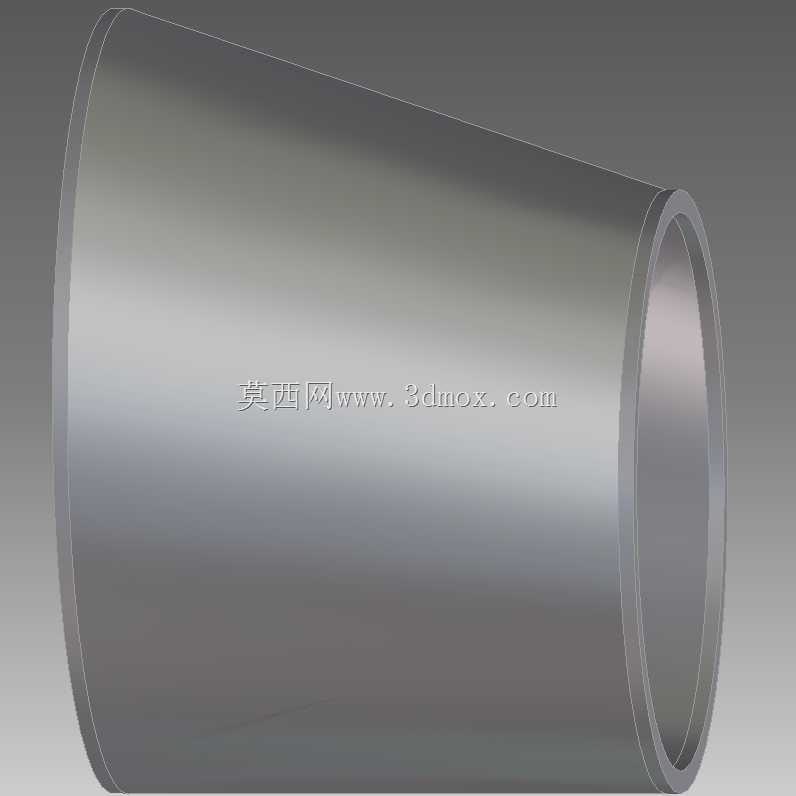

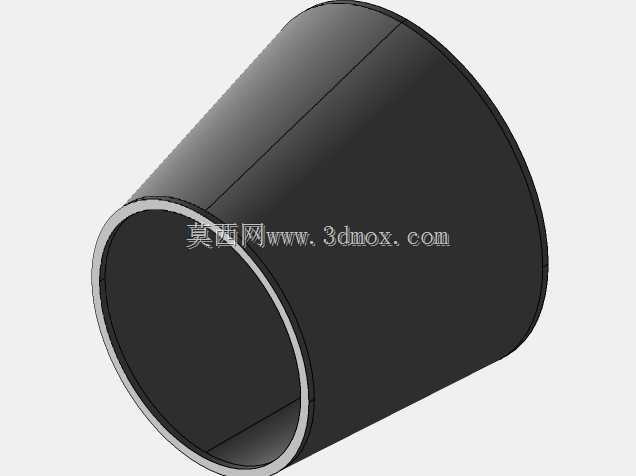

变径焊接式偏心异径管路接头

　　在工业流体输送管路系统的搭建与改造作业中，不同公称通径管线的对接是极为常见的工况，这类场景下若直接强行对接不同管径的管材，极易出现管路应力集中、流道突变引发紊流、安装同轴度偏差过大等问题，偏心异径管正是为解决这类变径对接需求设计的专用管路连接件。不同于同心异径管的轴线对称结构，偏心异径管将两端接口的轴线偏移设置，在水平管路安装场景中，可通过调整偏心方向实现管底或管顶的齐平对接，避免管路内积液、积气的残留，尤其适用于蒸汽输送、给排水、低压流体输送等对管路排空性有要求的场景，能有效减少介质残留带来的管路腐蚀、水锤冲击等隐患。

　　从结构设计逻辑来看，这类偏心异径管采用直边加过渡锥段的结构形式，两端预留的直边段长度适配常规焊接工艺要求，焊接作业时可保证焊口处有足够的施焊空间，避免焊缝距离变径应力集中区过近，降低焊接变形与应力开裂的风险。管壁厚度的选取匹配常规低压管路的承压需求，过渡段的锥度经过合理优化，既控制了整体结构长度，避免占用过多管路安装空间，又尽可能平缓流道的通径变化，减少介质流经变径位置时的局部阻力损失，降低管路系统的输送能耗。

　　实际安装作业中，这类焊接式异径管无需额外配置转接法兰或快装接头，直接与对应外径的管材通过角焊缝连接即可，安装边界清晰，两端接口分别适配两种不同外径的金属管材，直边段的直角结构可与管材端面紧密贴合，组对时无需额外加工坡口即可完成定位，大幅降低现场施工的组对难度。在泵类设备进出口的管路配置中，偏心异径管的应用尤为广泛，泵入口处采用偏心异径管平接安装可避免气袋形成，防止泵运行过程中出现气蚀问题，有效延长泵体叶轮等核心部件的使用寿命；在仪表管路、小型工艺管线的布置中，这类小规格偏心异径管可灵活适配紧凑的安装空间，解决狭小空间内不同管径管线的过渡问题，同时保证管路整体的结构强度与密封可靠性。

　　建模过程中需重点保证两端直边段的圆柱度、端面与轴线的垂直度，以及过渡段曲面的顺滑度，避免出现曲面褶皱、壁厚不均等问题，确保模型导出后可直接用于管路装配干涉检查、焊接工艺模拟以及后续的加工出图，为现场施工与管路预制提供准确的三维数据支撑。
