西门子三极直流线圈接触器结构建模

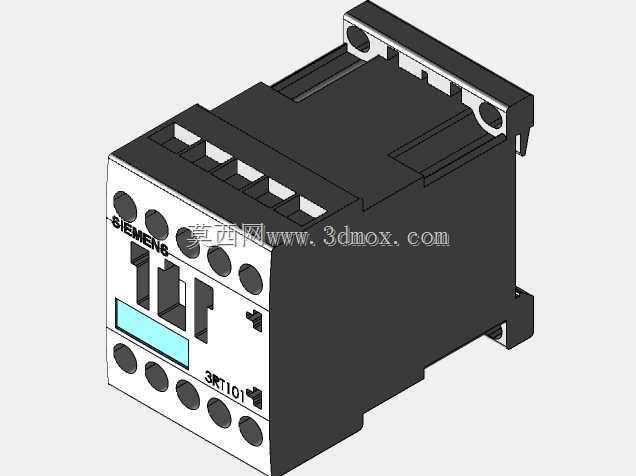

在低压电控柜的排布设计里，这类三极直流接触器是动力回路通断控制的核心执行元件，常被用于机床控制回路、自动化产线动力分断、小型电机启停控制等场景，相比交流线圈接触器，直流线圈的吸合冲击更小，长时间通电工况下的铁芯噪音更低，适合对电控稳定性要求较高的工业现场使用。建模时首先要还原产品的实际安装边界，底部的标准卡轨安装结构要完全匹配常规35mmDIN导轨的卡槽尺寸，安装脚的卡扣行程、让位间隙都要按照实物的装配公差做还原，保证在做整柜排布装配时，模型能直接卡入导轨装配位，不会出现干涉错位的问题。产品上部的接线端子排布遵循三相回路的接线习惯，主回路三个进线端、三个出线端的端子间距符合低压电器的电气间隙要求，每个接线端子的螺丝沉孔、压线板结构都做了细化，方便后续做接线布线设计时，能准确预留线缆弯曲半径，避免端子处线缆过度弯折损伤绝缘层。线圈部分的结构设计上，要区分吸合线圈的腔体位置，侧面预留的线圈接线端子位置要和主回路端子保持足够的安全间距，避免主回路强电对线圈控制回路产生干扰。外壳的散热槽结构沿产品侧面竖向排布，建模时还原了槽深和槽间距，既保证外壳的结构强度，也能兼顾线圈长时间工作的散热需求，不会因为外壳密闭导致线圈温升过高影响使用寿命。产品正面的标识区域做了凹陷处理，对应实物上的型号标识、品牌标识的粘贴位，在做整机BOM导出时可以直接在对应位置添加属性信息，方便后续生产采购时的物料核对。整体外形的长宽高尺寸严格按照实物样本的安装尺寸做1:1还原，相邻接触器并排安装时的侧部间隙也做了预留，保证多台接触器密集排布时不会因为外壳公差出现装配卡滞，同时上部的操作指示窗结构也做了透明件的分层建模，能直观显示触点的吸合分断状态，方便现场运维人员快速判断回路工作状态。建模过程中对所有的安装孔位、卡扣结构都做了装配干涉检查，确保模型导入装配环境后，能直接完成导轨安装、端子接线、相邻元件排布等一系列设计操作，不需要二次调整尺寸。
