手持数显式推拉力检测测力计结构设计

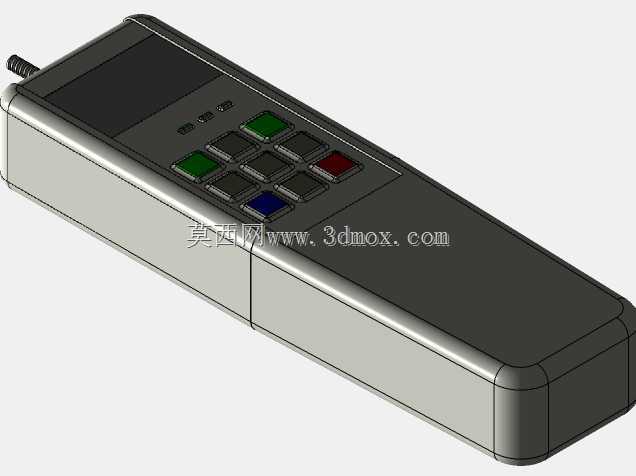

　　这款手持测力计的三维结构设计，核心围绕现场力学检测的便携性需求展开，区别于台式拉力测试设备，它无需固定安装台面，可适配生产车间来料抽检、装配线部件插拔力核验、五金件拉力破坏测试、小型元器件推力验证等多类零散检测场景，检测人员可单手握持完成操作，无需额外搭建测试台架，大幅降低小批量多频次检测的准备成本。从结构布局来看，设备整体采用长条形圆角手持壳体，壳体做了等宽分段设计，下半段为电池仓与核心传感模块安装区，上半段集成显示面板与操作按键区，顶端预留传感器外接接口，可根据检测需求换装平测头、尖测头、钩型测头等不同配件，适配拉力、压力两类检测工况。

　　按键区采用分区排布逻辑，常用的功能确认、峰值保持、单位切换按键设置在拇指自然覆盖的操作区域，不同功能按键做了颜色区分，避免现场操作时的误触，显示区域做了下沉式边框设计，可减少现场磕碰对显示屏的损伤，同时避免环境光线直射产生的反光干扰读数。设计阶段充分考虑手持操作的人机工程，壳体边缘做了大圆角过渡，握持段的厚度控制在单手握持的舒适区间，整机重量集中在靠近传感端的下半段，握持时重心贴合手掌，长时间手持检测不易产生疲劳。内部结构上，传感模块与主板之间做了隔层设计，避免手持时的按压力传递到传感单元造成检测数值偏差，电池仓采用快拆式盖板结构，无需工具即可更换电池，适配车间长时间户外或无电源场景的检测需求。

　　安装边界方面，设备无需额外固定结构，配套的各类测头采用标准螺纹接口，可直接与设备顶端的安装螺柱旋接，外接测头后整体长度不会超出手持操作的合理范围，在狭窄的设备装配间隙内也可完成推力检测作业，壳体表面做了细磨砂纹理处理，即便手上沾有少量油污也可稳定握持，不会出现打滑脱手的情况。功能层面，结构设计预留了峰值锁定、数值清零、多单位切换的硬件支撑，按键的触发行程做了适配工业场景的优化，戴薄型劳保手套也可准确触发按键操作，壳体接缝处做了错位止口设计，可阻挡日常检测场景下的灰尘、少量飞溅液体侵入内部电路，提升设备在复杂车间环境下的使用寿命。
