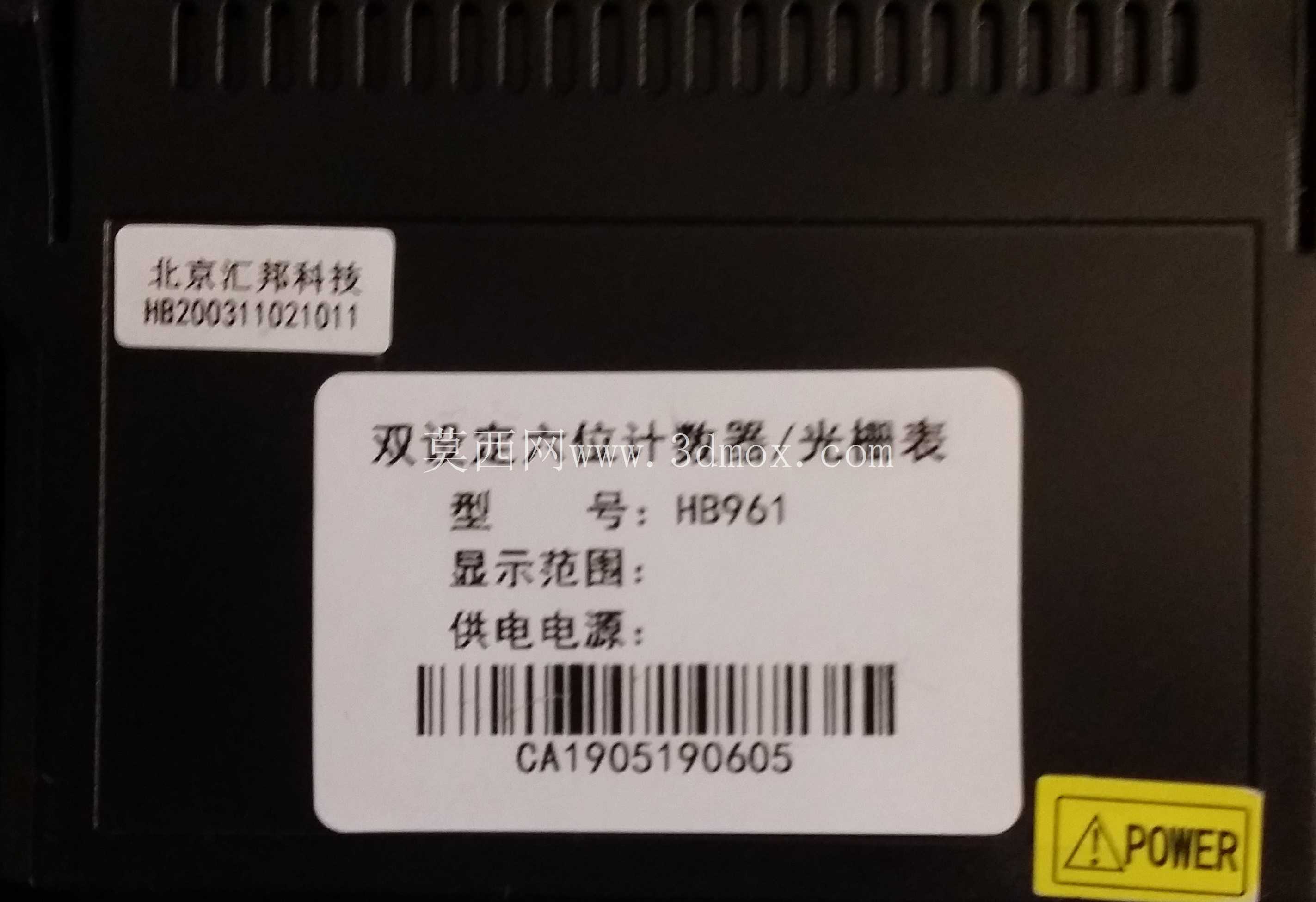

HB961长度位置计数测控装置结构设计

　　这款嵌入式安装的测控装置，主要面向工业现场的位移、长度参数实时采集与计数管控场景，常见应用在自动化生产线的工位进给量监测、包装机械的定长裁切触发、输送线的工件到位计数、机床加工的行程位置反馈等环节，替代传统的机械式行程开关与独立计数器组合方案，将参数采集、数值显示、阈值输出功能集成在单台设备内，减少现场布线的复杂度与柜内安装空间占用。

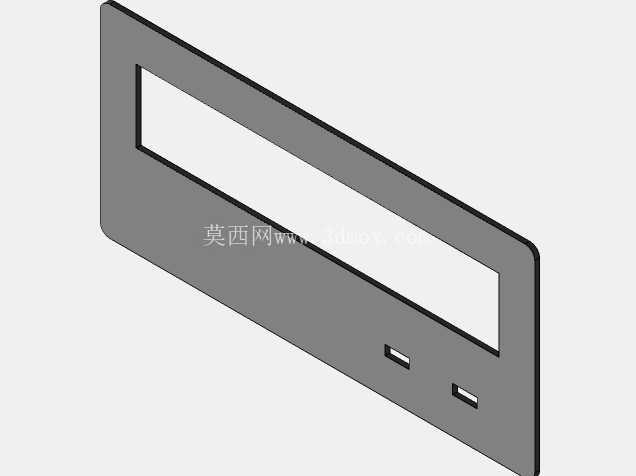

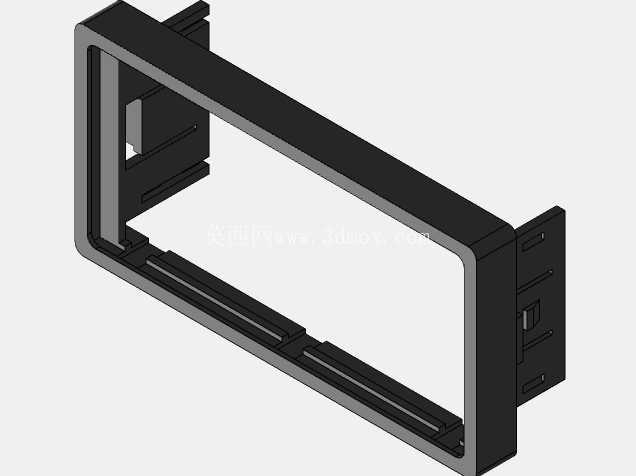

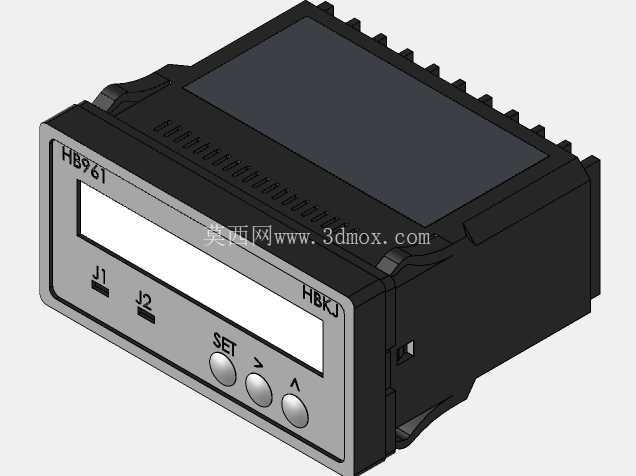

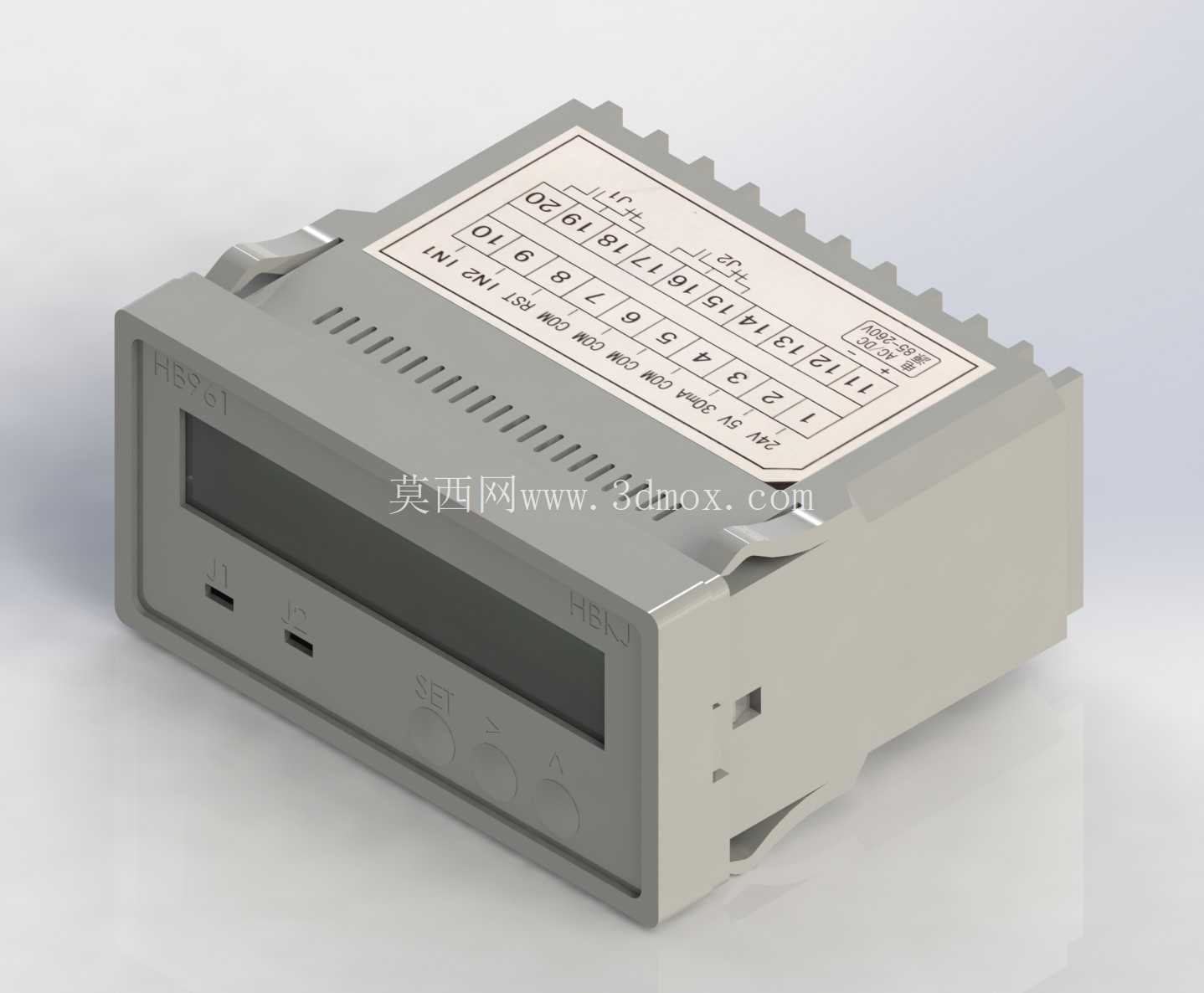

　　从结构设计逻辑来看，整机采用标准96mm面板尺寸的嵌入式安装规格，外壳主体为阻燃ABS注塑成型，兼顾绝缘性能与结构强度，面板与柜体安装面之间预留了密封胶条的安装槽位，可适配工业电控柜的IP54防护等级要求，避免车间内的切削液飞溅、粉尘侵入影响内部电路运行。前面板区域集成了高对比度数码显示窗口，显示区域做了下沉式遮光设计，避免车间强光照射下出现数值辨识不清的问题；显示窗口下方设置三个实体操作按键，按键采用带触感反馈的硅胶材质，按键行程控制在1.2mm左右，操作人员佩戴劳保手套也可准确完成参数设置、数值清零、阈值调整等操作，按键周边做了凸起的防护边框，避免意外磕碰触发误操作。

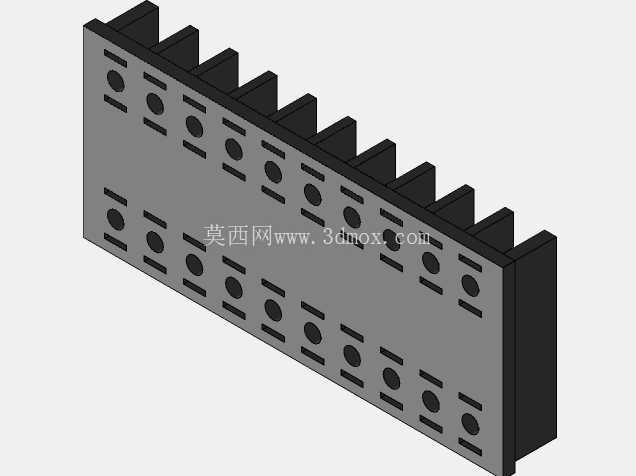

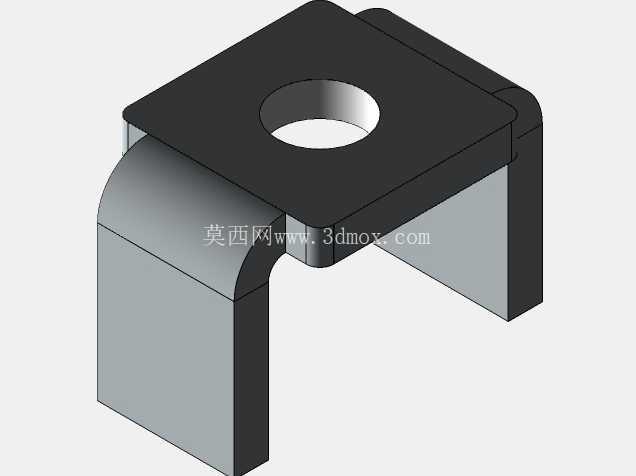

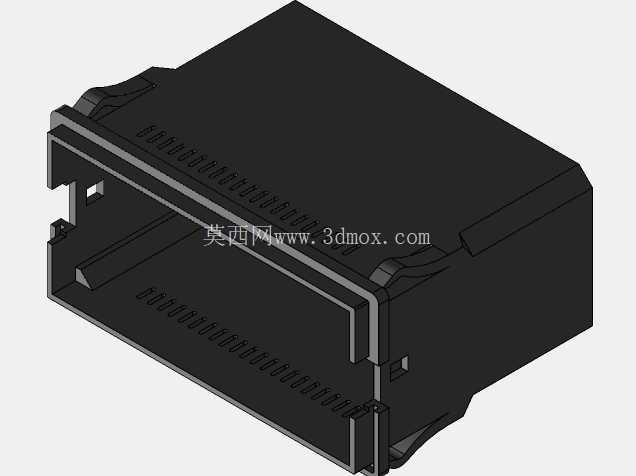

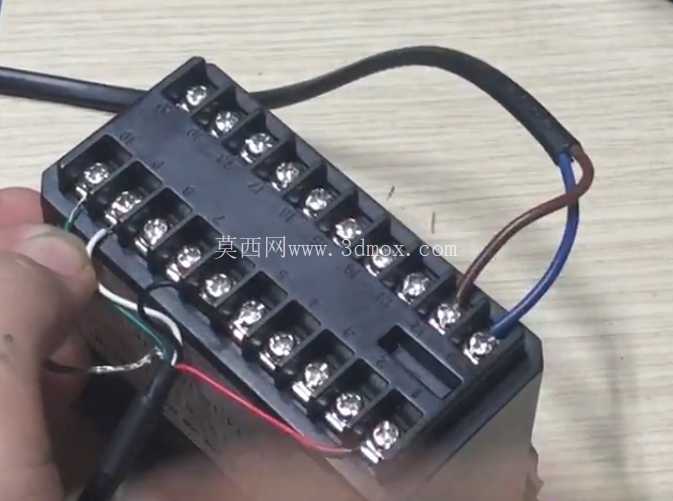

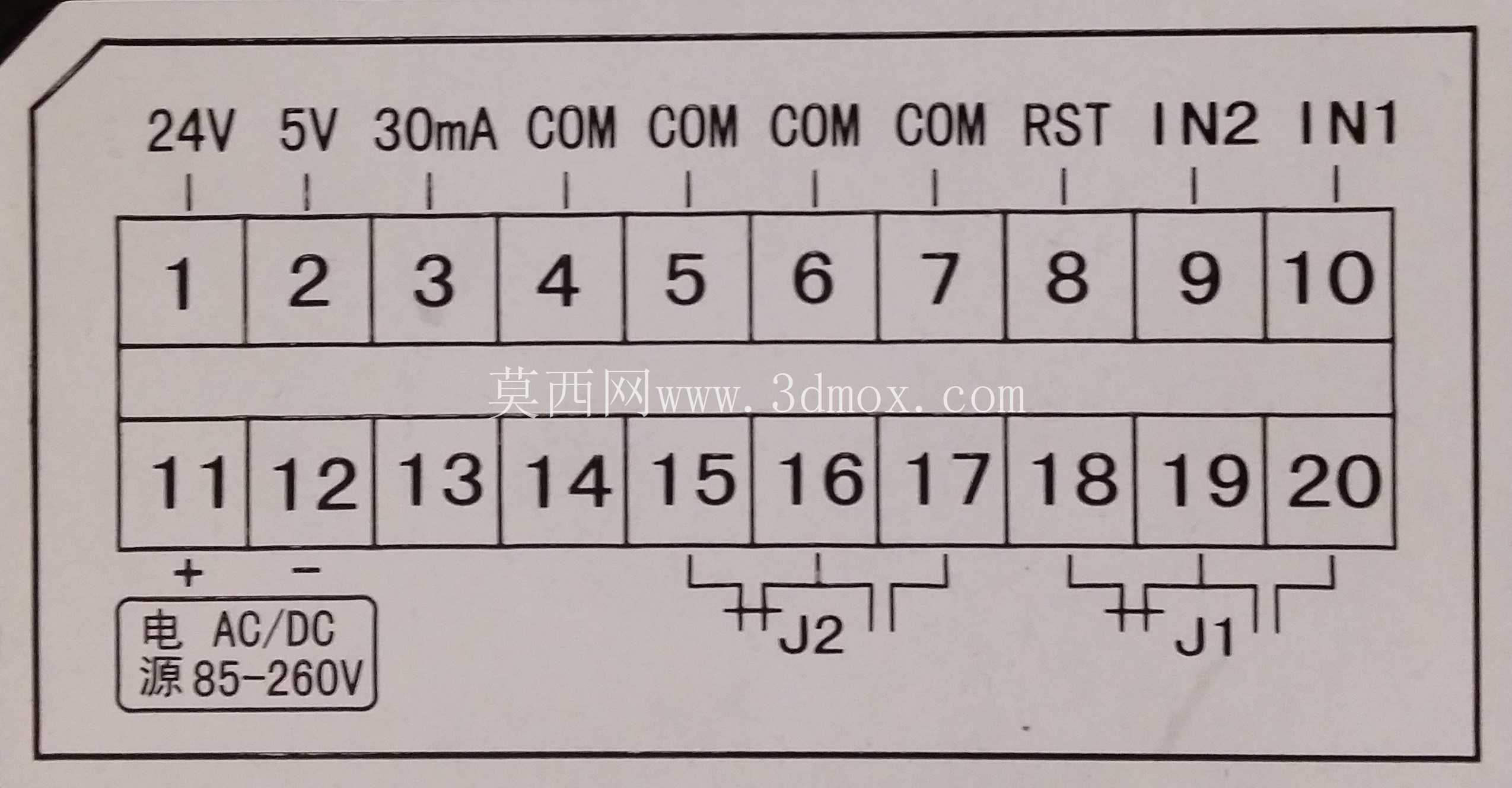

　　设备侧面设计了弹性卡扣结构，安装时只需将设备推入电控柜开好的对应尺寸安装孔，卡扣会自动卡紧在柜体内壁，无需额外螺丝固定，单人即可完成快速装拆，大幅提升现场电气装配的效率；设备后部为接线端子区域，端子排采用高低错落的布局，强电供电端子与信号输入输出端子做了物理隔离，避免接线时出现强弱电串扰的问题，端子旁预留了清晰的丝印标识，对应每个引脚的功能定义，减少现场接线的错接概率。顶部壳体设计了阵列式通风散热槽，槽孔采用下倾式冲孔结构，既可以保证内部电路工作时的热量自然散出，又能避免上方掉落的金属碎屑、液体直接进入设备内部。

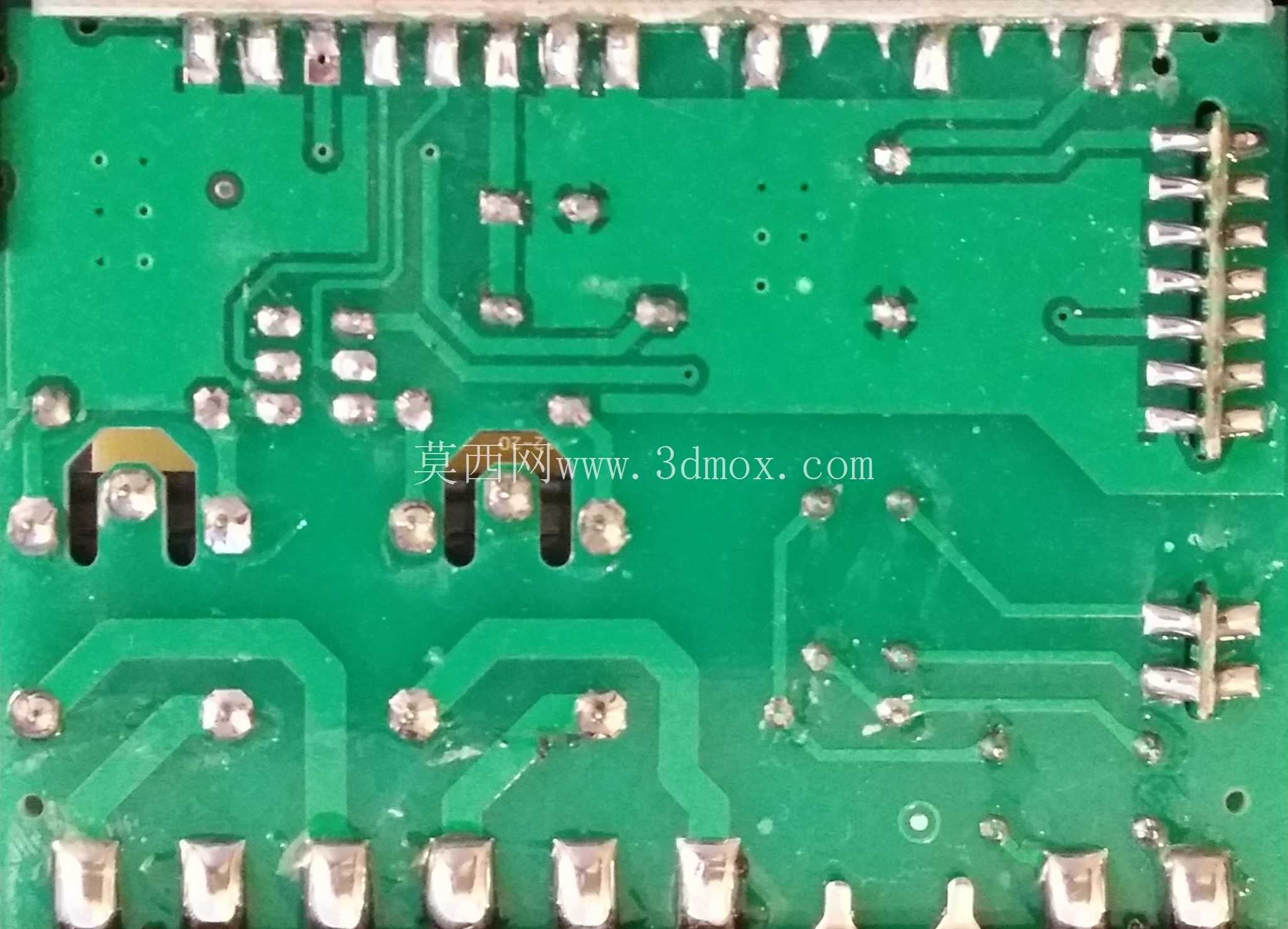

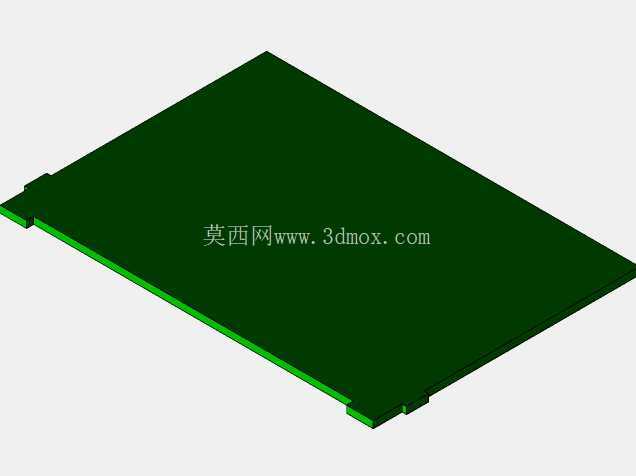

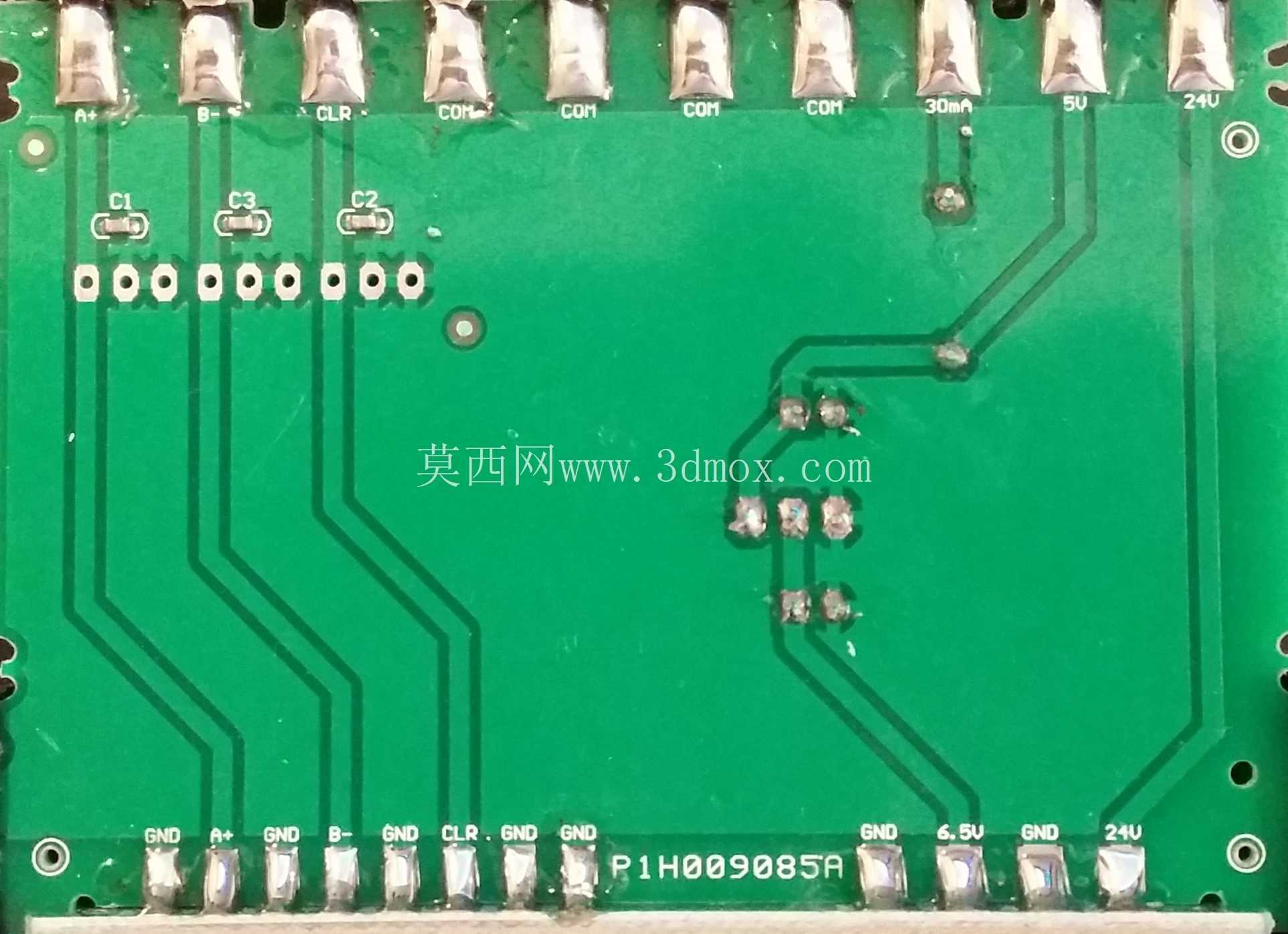

　　从功能实现的结构适配来看，内部电路板通过四个铜柱固定在壳体底座上，显示板与主控板之间采用排针连接，减少飞线带来的信号干扰问题，同时也方便后期的维护拆解；设备的信号输入通道可兼容NPN、PNP两种类型的传感器信号输入，可直接对接光栅尺、接近开关、旋转编码器等常见的位置检测元件，无需额外加装信号转换模块，内部参数可通过面板按键设置长度系数、计数方向、输出延时等核心参数，两路继电器输出节点可直接对接外部的执行元件，当检测长度或计数值达到设定阈值时，直接触发裁切、停机、报警等动作。

　　安装边界方面，设备嵌入柜体后的深度控制在100mm以内，适配厚度1-5mm的电控柜板材，面板突出柜体表面的高度仅为8mm，不会与柜门外的其他操作元件产生干涉；设备的接线端子可适配0.5-1.5平方毫米的多股铜芯线，满足工业现场常规的接线规格要求，壳体的所有棱角均做了R2以上的圆角处理，避免安装过程中划伤操作人员的手部。在实际选型应用中，这款装置可直接替换同尺寸规格的老式数显表，安装孔位完全兼容，无需对原有电控柜进行二次开孔改造，降低设备升级改造成本；装置的工作温度范围覆盖-10℃到55℃，可适应大部分工业车间的现场环境，无需额外加装散热或保温附件。

　　从建模细节来看，整个模型还原了实物的所有结构特征，包括壳体的分型线、按键的配合间隙、端子的引脚结构、卡扣的弹性形变空间，可直接用于电控柜的布局干涉检查、操作面板的人机工程仿真，也可作为电气成套设计的三维元件库素材，帮助设计人员在方案阶段就完成安装空间的校验，避免后期装配时出现尺寸不匹配、元件干涉等问题。模型的所有配合面均按照实际注塑件的公差要求做了预留，壳体之间的止口结构、卡扣的扣合量都符合实际生产的工艺要求，不存在结构干涉或者无法装配的问题，可作为同类嵌入式数显装置结构设计的参考案例。
