自清洁式雨水收集过滤装置结构设计

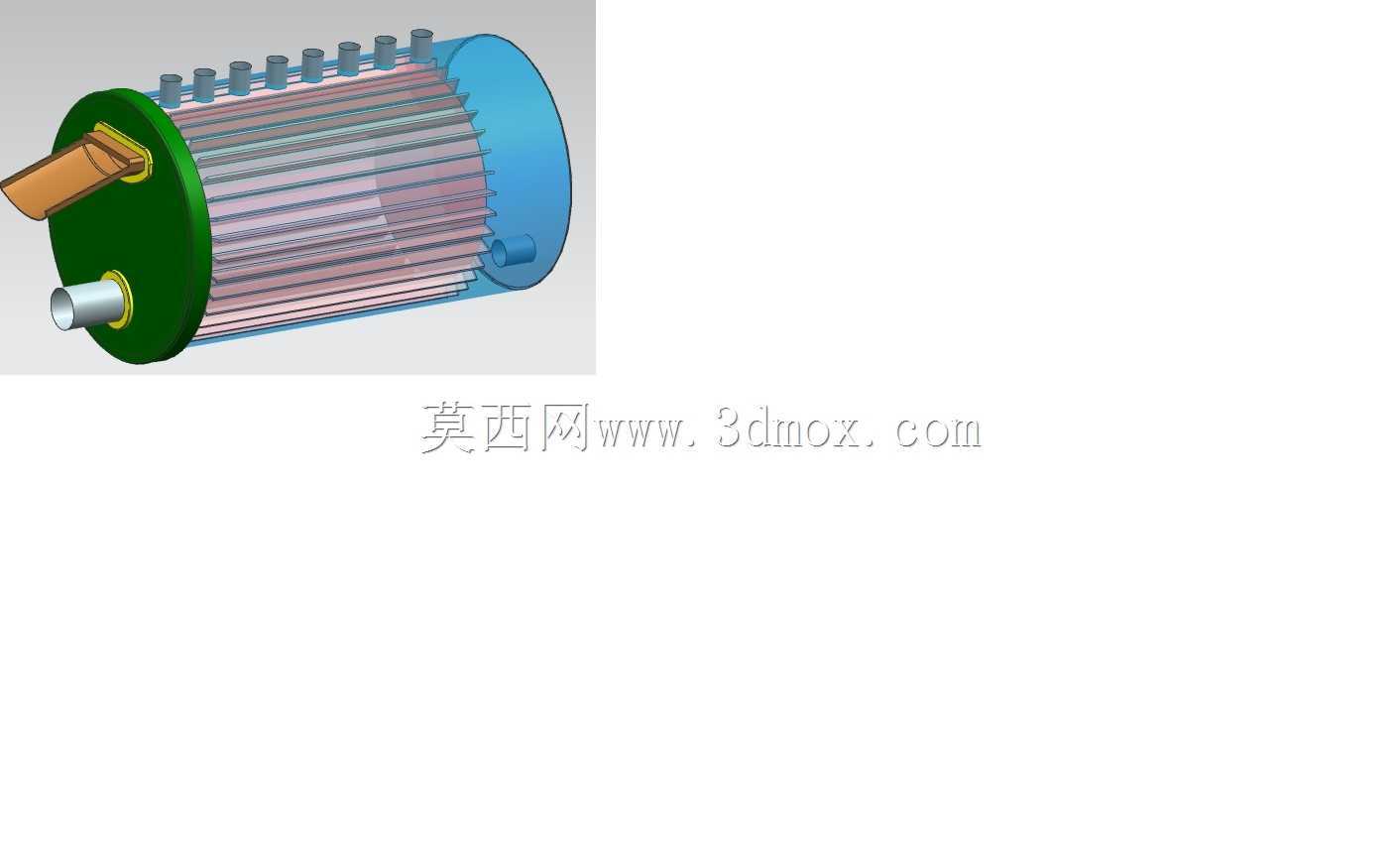

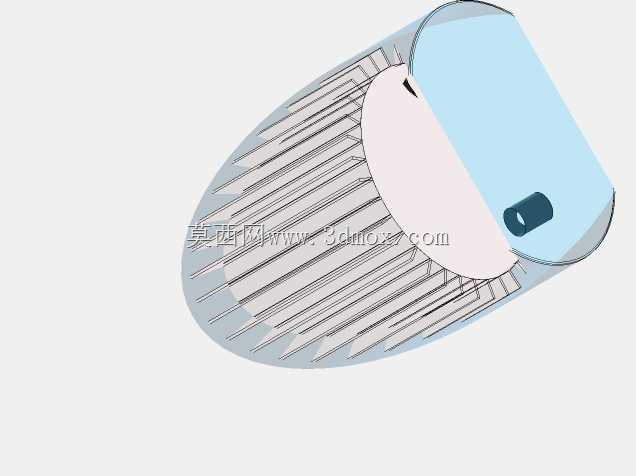

　　这款自清洁式雨水收集过滤装置，主要适配海绵城市建设、建筑屋面雨水回收、厂区初期雨水预处理等场景，作为雨水收集系统的前端预处理单元，可截留雨水中裹挟的泥沙、落叶、悬浮碎屑等杂质，避免后续储水模块、输水管道、净化单元出现堵塞问题，降低后端水处理环节的负荷。从结构设计逻辑来看，整体采用卧式筒体布局，筒体两端分别设置端盖结构，其中一端集成进水接口与排污通道，另一端设置净水出水接口，筒体内部沿轴向排布多组过滤栅格组件，栅格间隙可根据应用场景的水质情况调整，常规工况下栅格间隙设置在0.5-2mm区间，可有效拦截粒径较大的固体杂质。

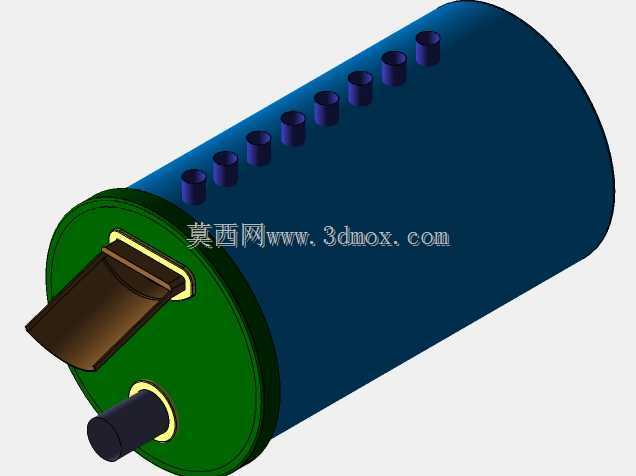

　　装置的自清洁功能依托内置的导流结构实现，雨水进入筒体后沿切线方向形成旋流，在离心力作用下大密度杂质向筒壁沉降，配合栅格表面的导流斜面，杂质可沿预设的排污通道自动排出，无需频繁拆卸筒体进行人工清理，可大幅降低运维频次。从安装边界来看，筒体整体采用圆柱形态，轴向长度与直径的比例控制在3:1左右，进水接口与出水接口均采用标准法兰连接形式，接口轴线与筒体轴线垂直，安装时可直接对接屋面雨水落水管、场地雨水排水沟的输水管道，无需额外加装变径转接件，安装基面仅需预留与筒体底部弧度匹配的支撑位即可，整体安装空间占用较小，既可以地埋式安装在雨水检查井内，也可以架空安装在建筑外墙的雨水管段上。

　　设计过程中充分考虑了不同工况的适配性，端盖与筒体之间采用快拆式密封结构，当需要更换内部过滤组件时，仅需松开端盖的快拆卡扣即可完成操作，无需动用大型拆卸工具；筒体表面做了圆弧过渡处理，无明显的应力集中棱角，可适应户外长期暴晒、雨水冲刷的使用环境，结构强度可满足0.6MPa的静水压力要求，不会出现筒体变形、接口渗漏等问题。在实际应用中，该装置可单独作为小型雨水收集系统的过滤单元使用，也可多组并联适配大流量的场地雨水收集项目，进水端设置的导流板可均匀分配进水流量，避免局部流速过快对过滤栅格造成冲击，延长过滤组件的使用寿命。
