本田VFR摩托车副车架燃油滤清器结构

　　这款燃油滤清器适配本田VFR车型副车架安装场景，是摩托车燃油供给系统中承担杂质拦截功能的核心部件，安装位置处于燃油箱与化油器/喷油轨之间的供油管路中段，依托副车架的预留安装位实现固定，避免车辆行驶过程中颠簸振动导致管路拉扯、部件移位。从实际使用场景来看，摩托车日常加注的燃油中不可避免会混入炼制残留的胶质、运输存储过程中混入的金属碎屑、灰尘颗粒，若这类杂质随燃油进入供油系统末端，会造成喷油孔堵塞、化油器量孔卡滞，甚至加剧气缸内壁、活塞环的异常磨损，这款滤清器的核心作用就是在燃油进入精密供油部件前完成杂质过滤，保障燃油供给的通畅性与清洁度。

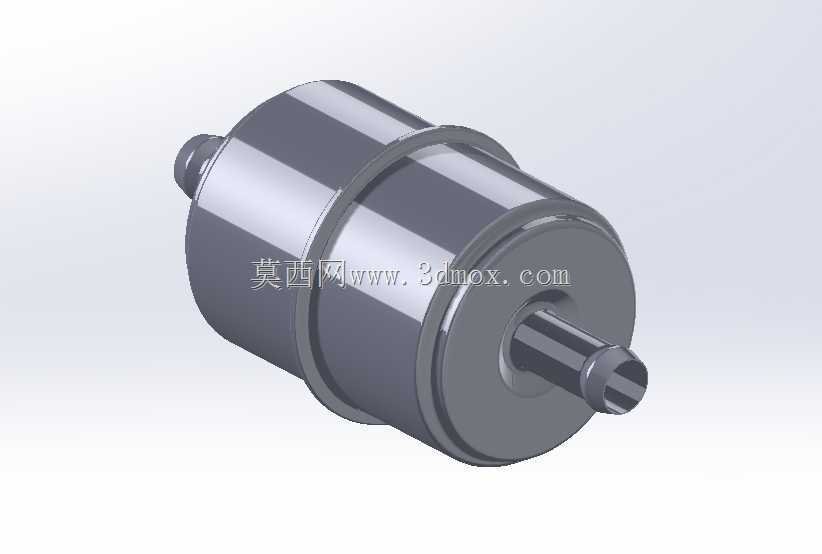

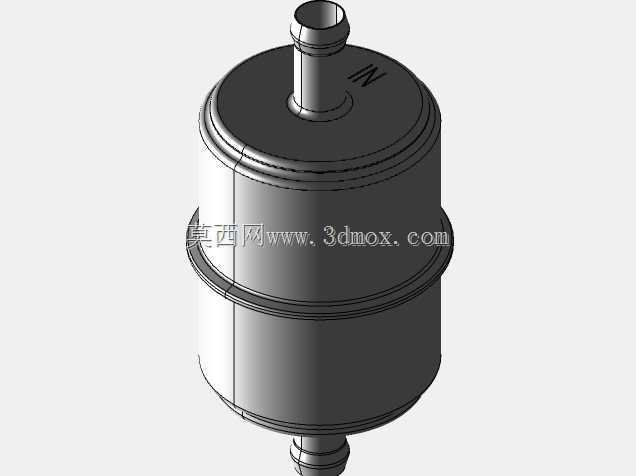

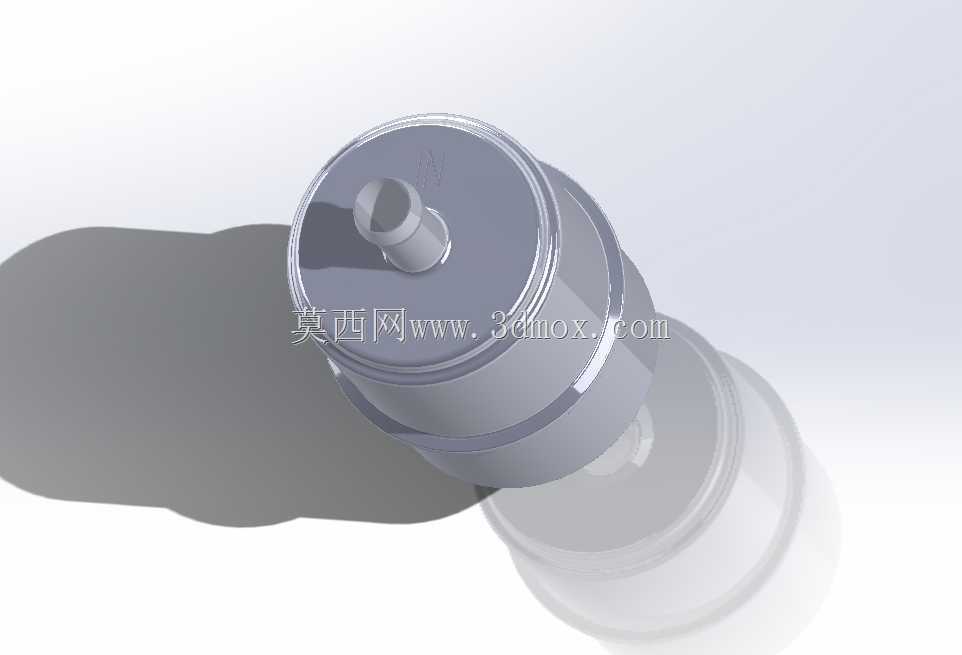

　　结构设计上采用筒式一体化壳体结构，主体为圆柱形金属壳体，两端设置阶梯式快插接口，一端对接燃油箱来油管路，另一端对接去发动机供油管路，接口处做了变径处理，匹配对应车型的原厂燃油管路内径，安装时无需额外改装管路接头，直接卡接即可完成密封，降低装配难度。壳体内部设置折叠式过滤芯体，芯体采用梯度过滤精度设计，外层大孔径滤网拦截大尺寸颗粒杂质，内层高精度滤层拦截细小胶质与碎屑，在保证过滤效率的同时尽可能降低燃油通过的阻力，避免供油压力不足导致的发动机动力输出异常。

　　从安装边界来看，整体圆柱形结构的外径适配副车架安装位的环形固定卡箍尺寸，轴向长度预留了足够的管路插拔操作空间，安装后不会与周边的车架线束、覆盖件产生运动干涉，壳体表面做了防锈钝化处理，能够抵御摩托车行驶过程中溅起的泥水、路面盐分侵蚀，延长部件使用寿命。建模过程中还原了壳体上的定位凸台结构，该凸台与安装卡箍上的凹槽配合，能够限制滤清器工作过程中出现周向转动，避免接口处管路因反复扭转出现密封失效、漏油的问题。两端接口的密封面做了圆角过渡处理，避免安装时割伤燃油管路的橡胶层，保障长期使用的密封可靠性。在进行整车装配建模时，可直接将该模型导入副车架组件装配环境，通过定位凸台与卡箍的配合关系完成装配约束，能够快速验证安装间隙、管路走向的合理性，也可用于燃油系统阻力仿真分析时的部件模型参考，帮助设计人员评估不同滤芯结构下的供油压力损失。
