自行车碟刹制动断盘结构三维设计

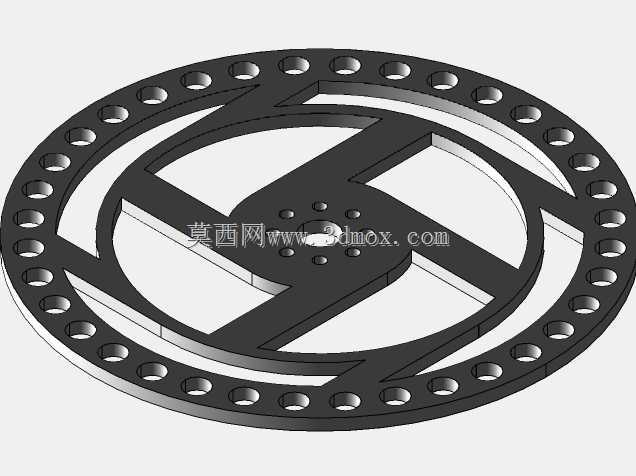

　　这款碟刹断盘主要应用于山地车、公路车等自行车的轮组制动系统，安装在花鼓法兰位置，与夹器配合完成骑行过程中的减速、驻车动作，是碟刹制动系统里直接承担摩擦制动力的核心零件。从结构设计来看，整体采用环形镂空布局，外圈均匀排布一圈安装通孔，孔位与花鼓的安装螺柱位置一一对应，安装时可通过螺栓直接锁紧在花鼓端面上，保证盘片与轮组同步转动，不会出现周向滑移。盘片中部采用大尺寸流线型镂空设计，一方面可以大幅降低盘片自身重量，减少轮组转动惯量，提升骑行时的轮组响应速度，另一方面骑行过程中气流可以顺着镂空槽快速穿过盘片，带走制动摩擦产生的热量，避免长时间制动导致的热衰减问题，保障制动性能稳定。

　　盘片中心区域设置了与花鼓轴径匹配的中心定位孔，周围分布的小尺寸孔位用于安装时的定位校准，保证盘片安装后端面跳动量控制在合理区间，避免制动时出现蹭碟、异响等问题。设计过程中需要重点考虑安装边界尺寸，盘片的外径需要与对应夹器的摩擦块行程匹配，内径要避开花鼓的轴肩与辐条安装空间，避免安装后与辐条、夹器本体产生运动干涉。外圈安装孔的节圆直径要严格匹配对应规格花鼓的安装尺寸，孔位公差控制在合理范围，既保证安装时螺栓可以顺利穿入，又不会因为间隙过大导致盘片转动时出现偏心抖动。盘片的厚度设计需要兼顾摩擦强度与散热需求，过薄会导致制动时盘片变形、制动力不足，过厚则会增加重量，同时无法适配常规夹器的摩擦块间隙。

　　这类断盘结构相比传统实心碟刹盘，在轻量化与散热性能上有明显优势，尤其适合长距离下坡骑行场景，持续制动时热量可以快速散出，不会因为高温导致摩擦系数下降，同时镂空结构也能在雨天骑行时快速排走盘面的积水与泥沙，减少制动时的打滑风险，提升湿滑路面的制动可靠性。
