剪叉式支撑工业台面结构设计

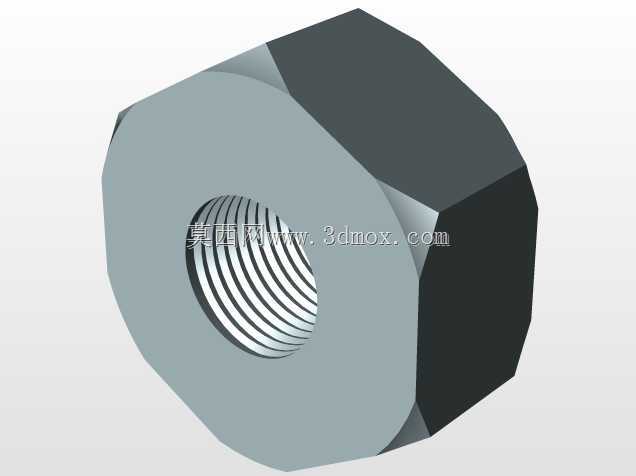

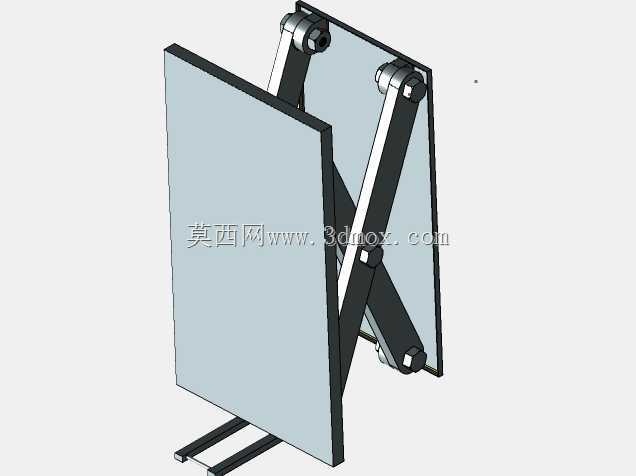

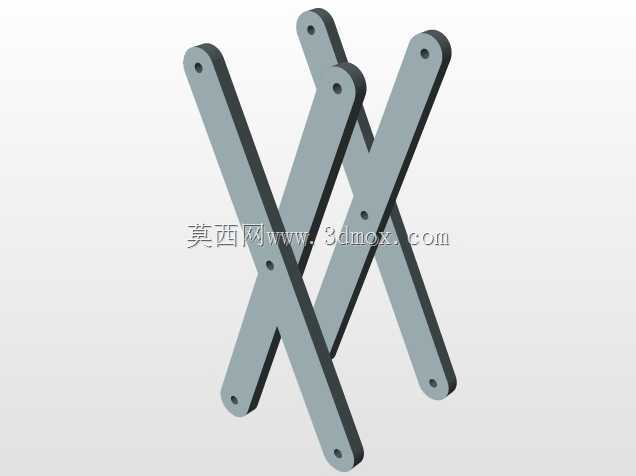

　　这款剪叉支撑结构的工业台面，主要面向车间工位作业、轻型工件装配、检测工位搭建这类场景使用，区别于固定高度的焊接工装台，它的核心优势是可以通过剪叉臂的铰接转动，实现台面高度的小幅调整，适配不同身高操作人员的作业需求，或是匹配上下游设备的输送高度差。从结构设计逻辑来看，两块平行的立式安装板作为整个支撑组件的固定基座，剪叉臂采用交叉铰接的形式，每处铰接点都配置了带轴肩的销轴与防松紧固件，避免长期承重转动后出现销轴窜动、连接松脱的问题；剪叉臂的一端分别铰接在固定基座与台面板的铰接座上，另一端可以沿预设的导向槽滑动，调整过程中受力均匀，不会出现台面偏载倾斜的情况。

　　台面板采用平整的矩形板材设计，表面预留了工装安装的螺孔位置，可以直接加装台虎钳、定位夹具、检测治具等作业附件，不需要额外二次加工台面。安装边界方面，固定基座的底部预留了与设备机架或是地面支架连接的安装孔位，安装时只需要保证两块立式安装板的平行度公差在0.2mm以内，就能保证剪叉臂升降过程中无卡滞、无异响；剪叉臂完全收拢时，整体结构的厚度控制在较小范围内，不会占用过多的工位横向空间，完全展开时的支撑高度可以覆盖常规站立作业的舒适高度区间，承重能力满足轻型零件装配、小型工件检测的载荷要求，不会出现台面下挠变形的问题。

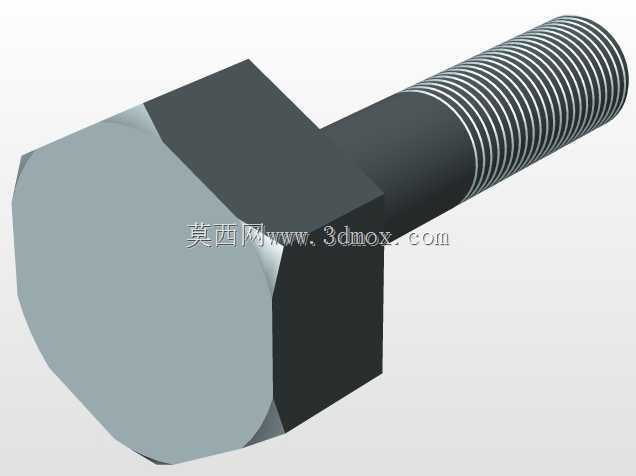

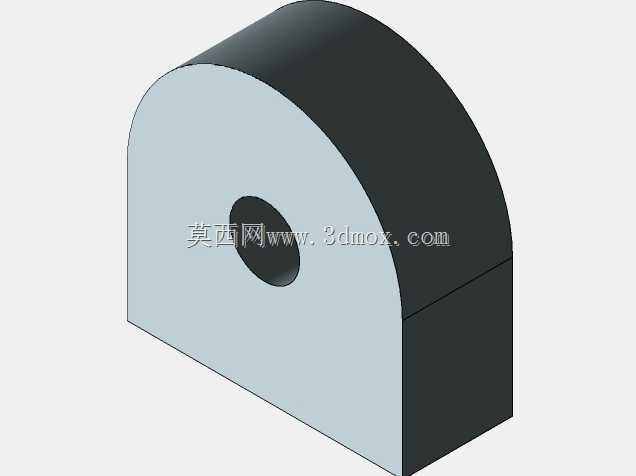

　　在实际产线应用中，这类支撑台面既可以作为独立的作业工位使用，也可以集成到自动化生产线的中转工位、检测工位中，配合高度调整功能适配不同批次产品的作业高度需求，减少操作人员弯腰抬手的疲劳作业问题。结构设计上没有采用复杂的液压或电动驱动元件，纯机械铰接的结构可靠性更高，日常维护只需要定期在铰接销轴处加注润滑脂，就能保证长期顺畅使用，故障率远低于带动力的升降台结构，适合对设备可靠性要求高、不需要频繁大行程调整高度的作业场景。台面板与剪叉臂的连接位置采用了可拆卸的铰接座设计，后期如果需要更换不同尺寸的台面板，只需要拆卸铰接座的连接螺栓即可完成更换，不需要整体拆解支撑结构，维护更换的效率更高。
