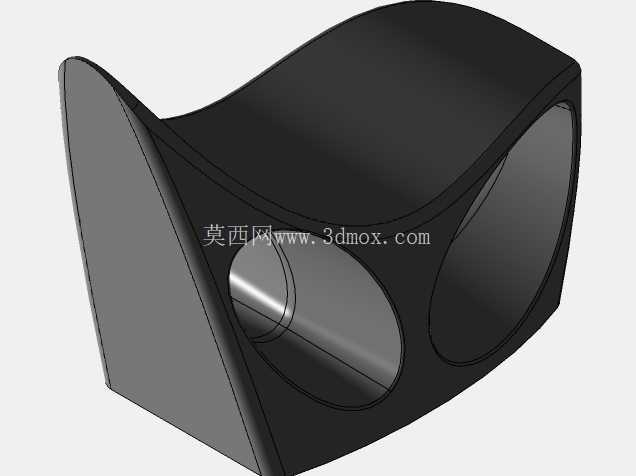

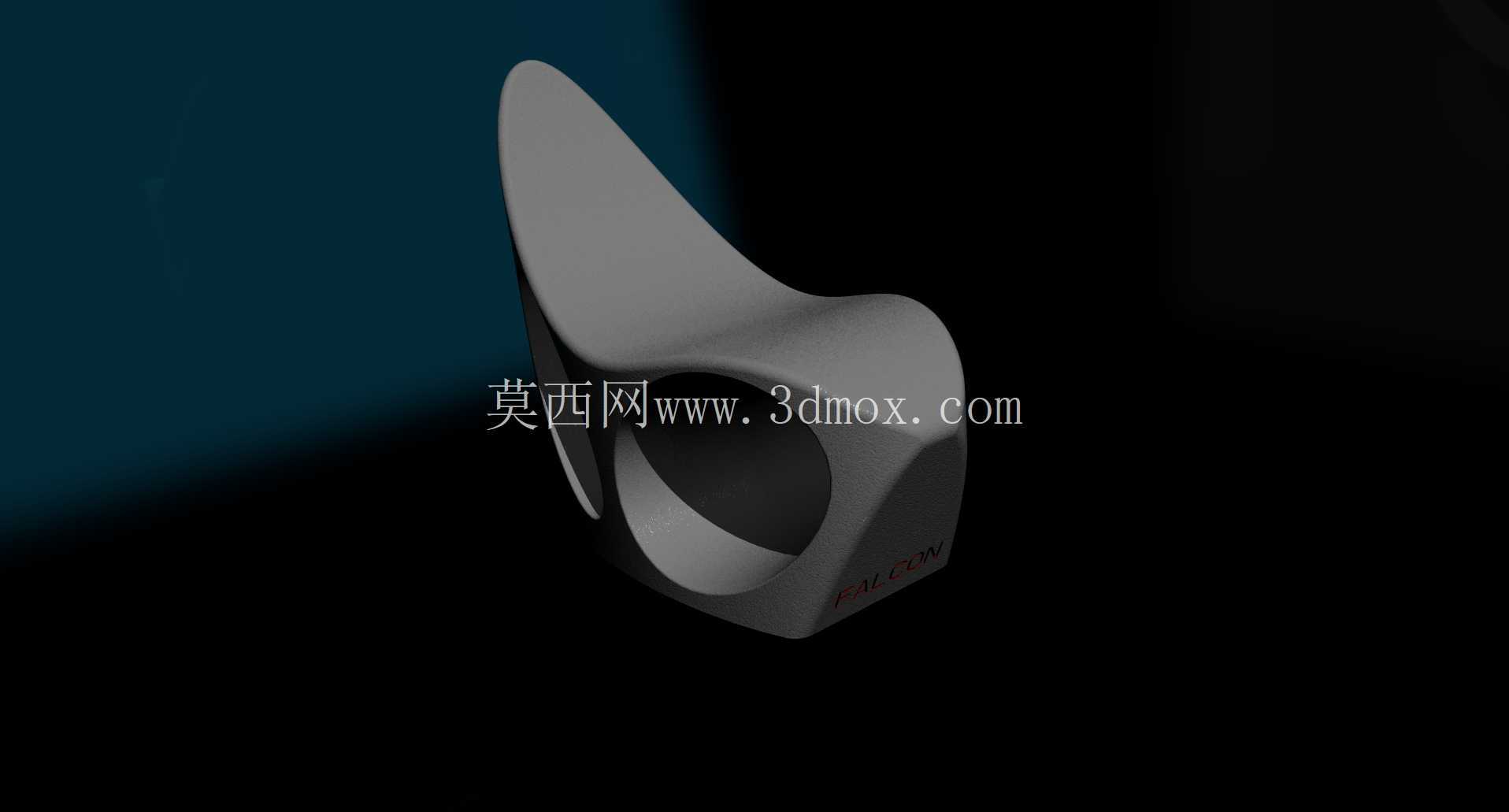

这款座椅采用整体连续曲面的一体化成型思路,没有传统座椅的分体式椅腿、独立靠背拼接结构,整个支撑体从座面承托区域顺滑延伸至靠背,侧部围合出环形镂空结构,既作为腿部伸入的落座空间,也承担整体结构的受力传导作用。在日常办公、创意工作室、公共休息区这类场景中,这类无尖锐棱角的一体式座椅能减少磕碰风险,流畅的曲面造型也适配现代简约的空间陈设需求。
从受力逻辑来看,座椅的荷载从人体臀部、腰背部接触区域开始,顺着连续的曲面壳体向底部支撑面扩散,环形侧围相当于自带加强筋的框式结构,不需要额外加装金属支撑框架,壳体自身的曲面弧度就可以抵抗落座时的弯曲形变。建模阶段需要重点把控多条引导曲线的曲率连续性,座面凹陷深度要匹配人体大腿与臀部的受压分布,靠背的上扬弧度贴合腰椎到胸椎的自然曲度,避免出现局部硬拐点造成应力集中,同时保证人体倚靠时肌肉不会被突兀的棱边挤压。
安装边界方面,座椅底部为平整的落地接触面,不需要额外打孔固定,直接放置在平整地面即可使用,整体外轮廓没有向外突出的连接件,摆放时预留的侧向通行空间可以比常规带扶手座椅更小。座面的镂空开口尺寸需要兼顾腿部活动余量和壳体结构强度,开口过小会限制不同体型使用者的腿部伸入空间,开口过大则会削弱侧围的抗扭刚度,曲面过渡区域的壁厚要保持均匀,若采用一体注塑或者实木热弯工艺,壁厚突变位置容易出现成型缺陷。
实际使用中,这种无拼接缝隙的曲面外壳清理十分方便,没有传统座椅连接件的积灰死角,壳体外侧的顺滑曲面也可以根据使用场景做不同的表面处理,硬质哑光面适合公共区域高频使用,软质覆面版本可以提升长时间落座的舒适度。结构校核时要重点验证靠背顶端受向后倚靠推力时的整体形变,环形围合的闭环结构可以把靠背的弯矩转化为整个壳体的内应力,相比分体拼装座椅减少了连接松动的故障点。
