十工位级进冲裁成型刀模结构设计

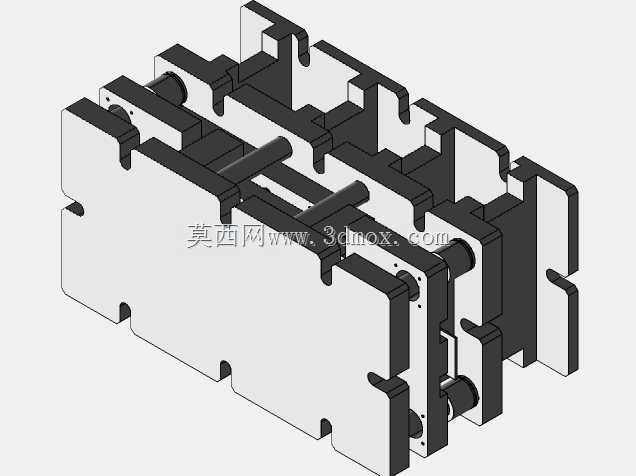

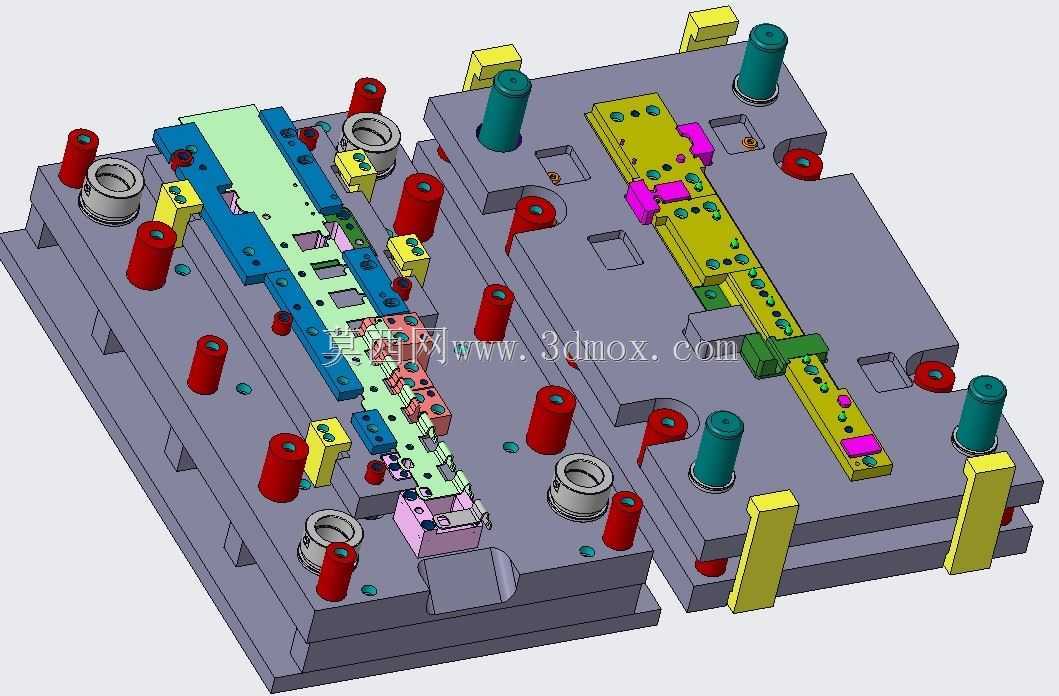

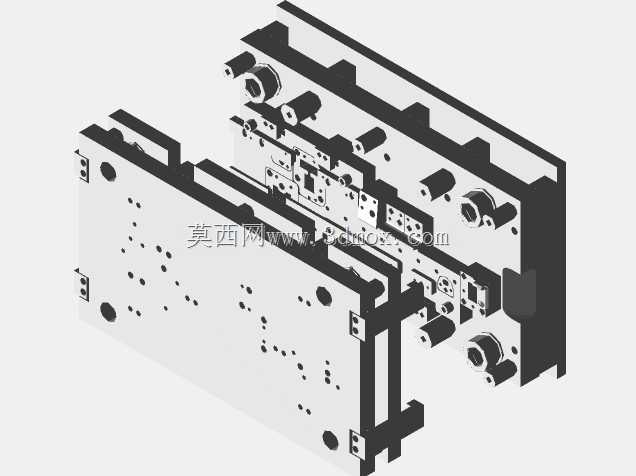

　　这套十工位步进刀模主要面向薄型金属带料的连续冲压加工场景，适配5mm送进步距的自动化冲压产线，可在单次冲床行程循环内完成多道工序的连续加工，无需中途转序或人工周转工件。从结构布局来看，模架采用标准后侧导柱加中间辅助导柱的配置，导柱导套配合间隙控制在微米级，可承受高速连续冲压时的侧向力，避免上下模错位导致的刃口崩损或工件尺寸超差。上模部分集成了冲裁凸模、成型镶块、卸料弹性元件，不同工位的凸模根据工序受力差异采用不同的固定方式，冲裁工位凸模采用挂台固定加防转销定位，成型工位镶块采用螺钉锁紧加销钉定位，方便后期刃磨更换时快速拆装，无需整体拆解模架。

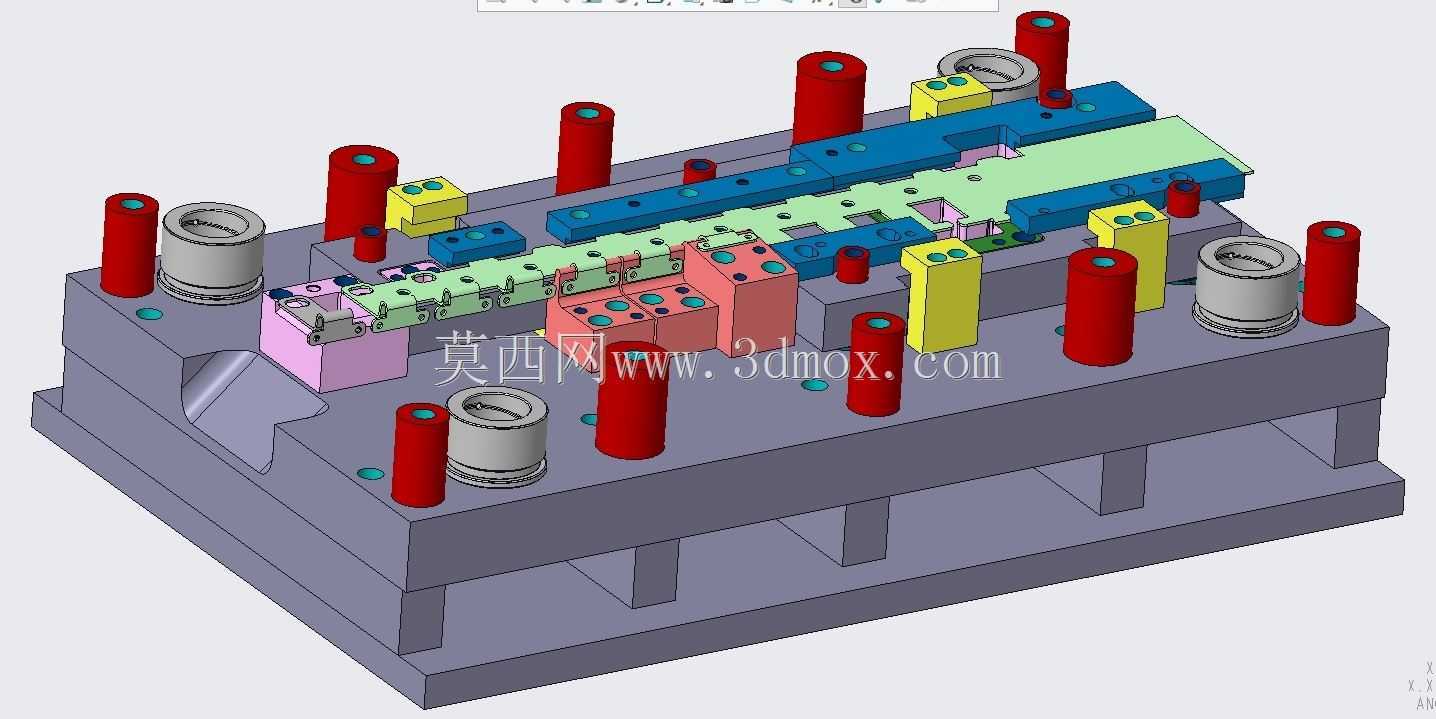

　　下模部分对应设置了凹模镶块、定位挡料销、误送检测销，其中浮料导料结构沿送料方向全程布置，可将带料抬离凹模面0.8mm，避免带料在步进送进时与凹模表面刮擦产生压痕，影响工件表面质量。各工位的工序排布遵循冲裁在前、成型在后、空步避让的原则，前三个工位完成导正孔冲裁、外形余料冲切，中间工位完成局部折弯、压凸等成型工序，最后两个工位完成载体分离、工件吹出，工位间预留的空步可根据后续工艺升级需求增加工序，无需重新制作整套模架。安装边界方面，模架整体长宽尺寸适配常用的160吨开式冲床工作台，模柄采用标准直径配置，可直接与冲床滑块连接，上下模的合模高度预留了足够的刃磨余量，每次刃磨刃口后可通过调整冲床闭合高度补偿刃磨量，延长模具整体使用寿命。

　　卸料板采用整体式镶拼结构，与凸模的配合间隙控制在冲裁间隙的1/3，可在冲压过程中对凸模起到导向保护作用，同时压紧带料避免冲裁时带料翘曲变形。模具的所有导向元件、弹性元件均采用标准化配件，维护时可直接替换同规格标准件，降低备件库存压力。在实际生产场景中，这类级进模适配卷料自动送料架，可实现无人值守连续生产，单班产能可达数万件，相比单工序模减少了多次定位带来的尺寸累积误差，工件的尺寸一致性可稳定控制在IT7级精度范围内，适合小型五金冲压件的大批量生产需求。
