多工位级进冲压模具下模结构设计

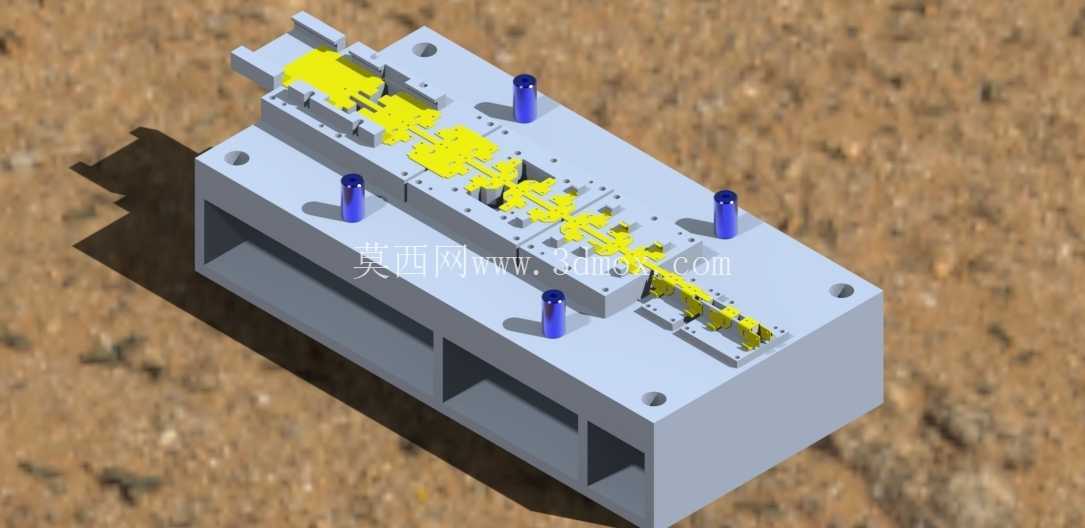

　　这套多工位级进冲压模具的下模结构，主要面向连续冲压生产场景，适配薄板类五金零件的批量冲制工序，可在单次冲床行程内完成多道连续冲压作业，减少工序间的工件转运与定位误差，适配电子五金、小型汽车结构件的连续冲压生产线安装需求。从结构设计逻辑来看，下模座采用整体箱式铸铁结构设计，底部预留镂空减重腔，在保证整体刚性的前提下降低模座自重，减少冲床滑块的负载冗余，模座上平面的导柱安装孔采用过盈配合公差设计，四根导柱沿送料方向对称布置，为上模下行提供精准的导向约束，导柱与模座的配合段设置定位销锁止结构，避免长期冲压震动导致导柱偏移。

　　沿条料送料方向依次排布的多个冲压工位，每个工位的型孔加工位置都严格匹配送料步距，工位间设置抬料钉安装位，保证条料在工位间送进时不会与下模型面发生剐蹭，每个工位的凹模镶块都采用独立嵌装设计，单工位镶块磨损后可单独拆卸更换，无需整体报废下模，大幅降低模具后期维护成本。模座上的安装固定孔沿周向均匀排布，适配不同吨位开式冲床的工作台T型槽间距，安装时无需额外加工转接板，直接通过T型螺栓即可完成模座与冲床工作台的紧固，模座的周向边界尺寸控制在常规中小型冲床的工作台安装范围内，无需对现有冲床工作台进行改造即可直接上机使用。

　　从实际使用场景来看，这套下模结构适配0.5-2mm厚度的冷轧钢板、镀锌板的连续冲压作业，每个工位对应冲孔、切边、折弯、成型等不同工序，条料沿导料板送入后，依次经过各个工位完成全部成型工序，最终在末端工位完成成品与料带的分离。设计过程中充分考虑了冲压过程的受力分布，在冲压力集中的成型工位下方，模座内部设置加强筋结构，避免长期冲压导致模座局部凹陷变形，导柱的伸出高度匹配上模的开模行程，保证开模状态下导柱与导套仍有足够的配合长度，不会出现导套脱开导柱的情况，保障连续冲压过程中的导向精度。
