减压阀用多通接口锥式阀体结构

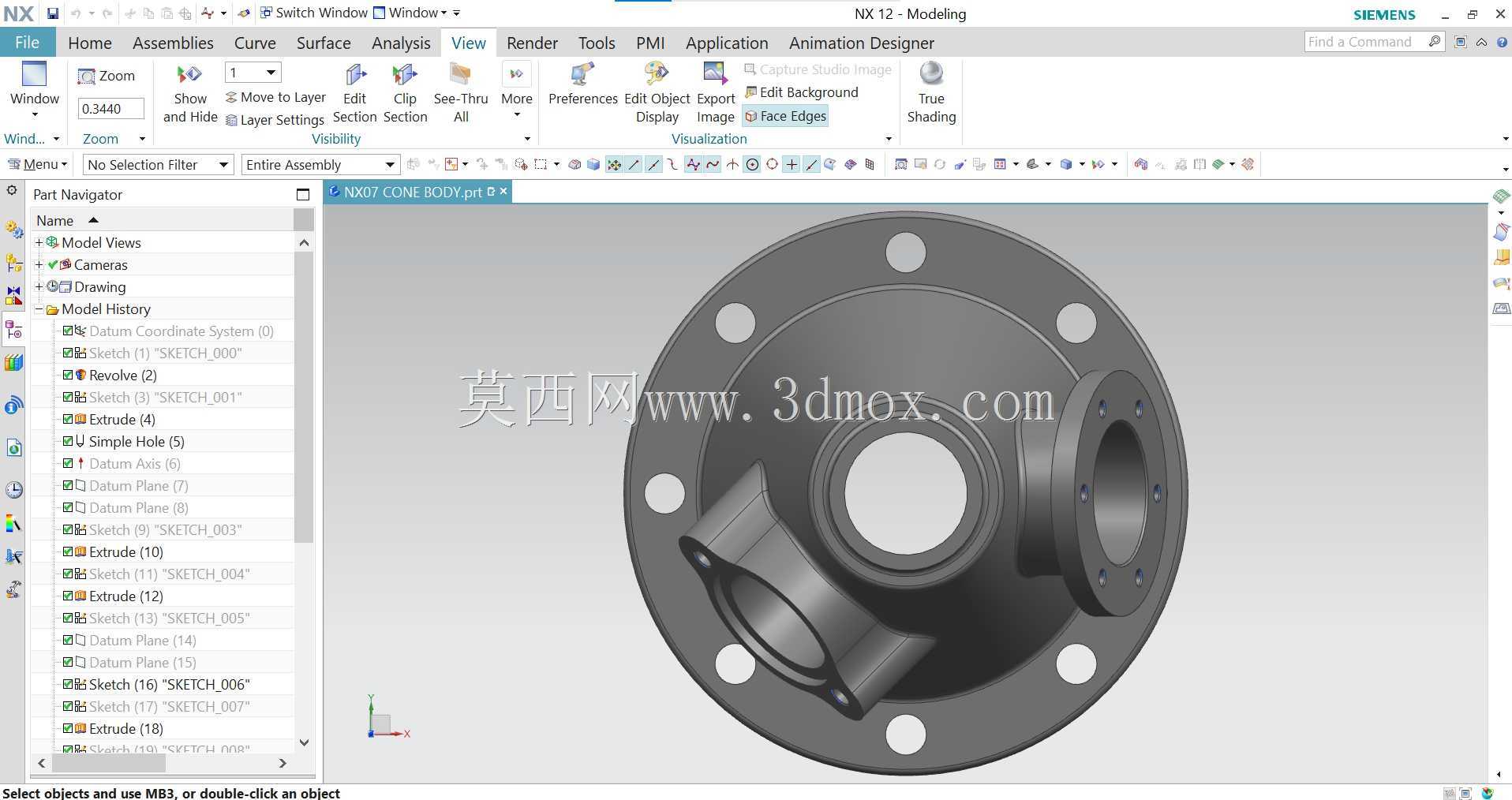

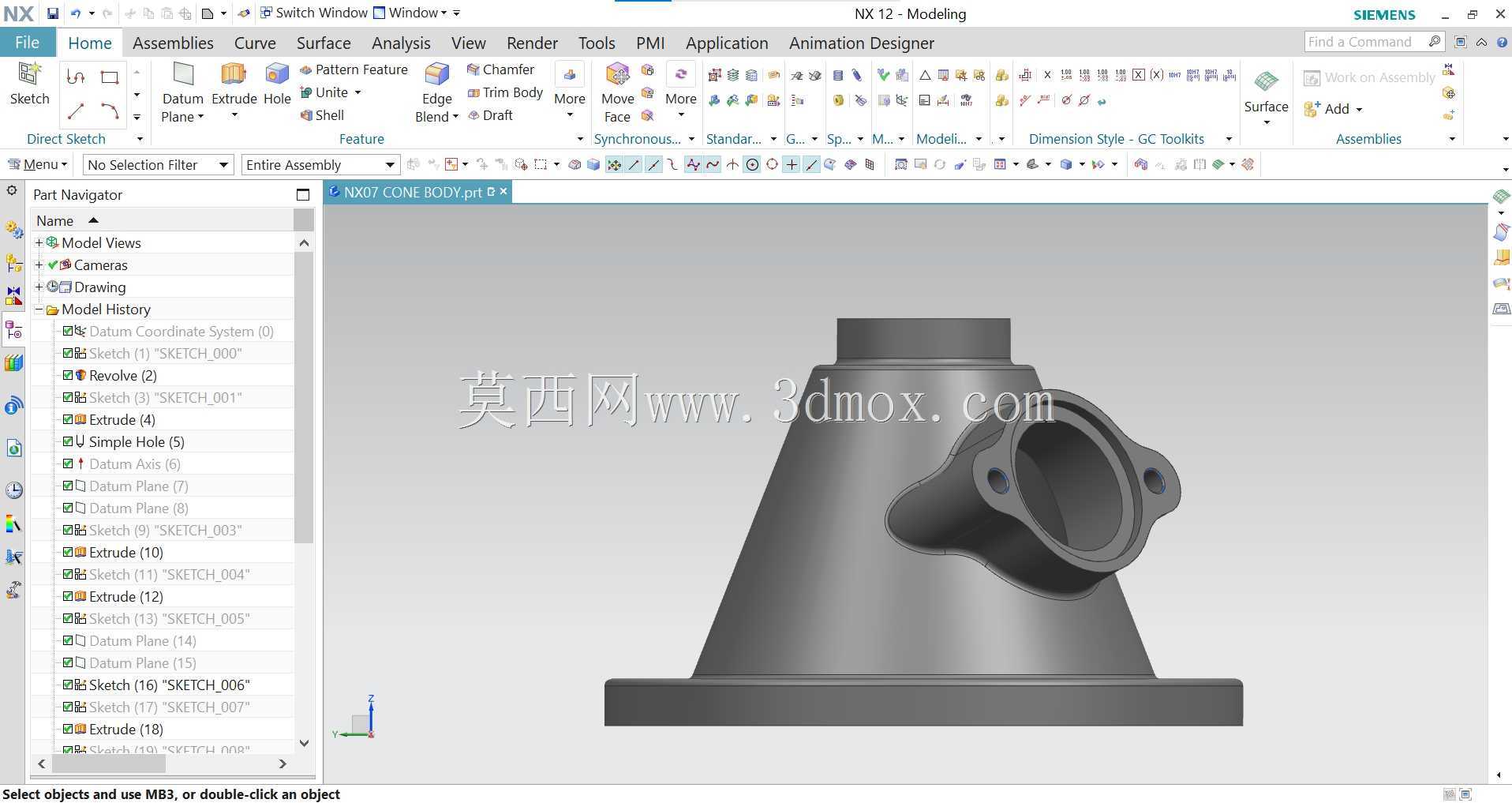

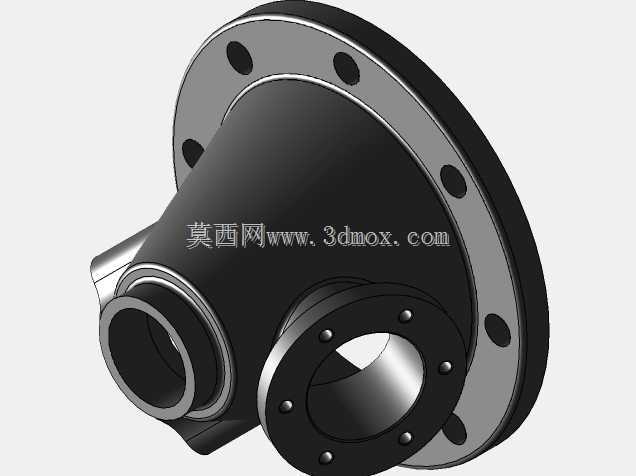

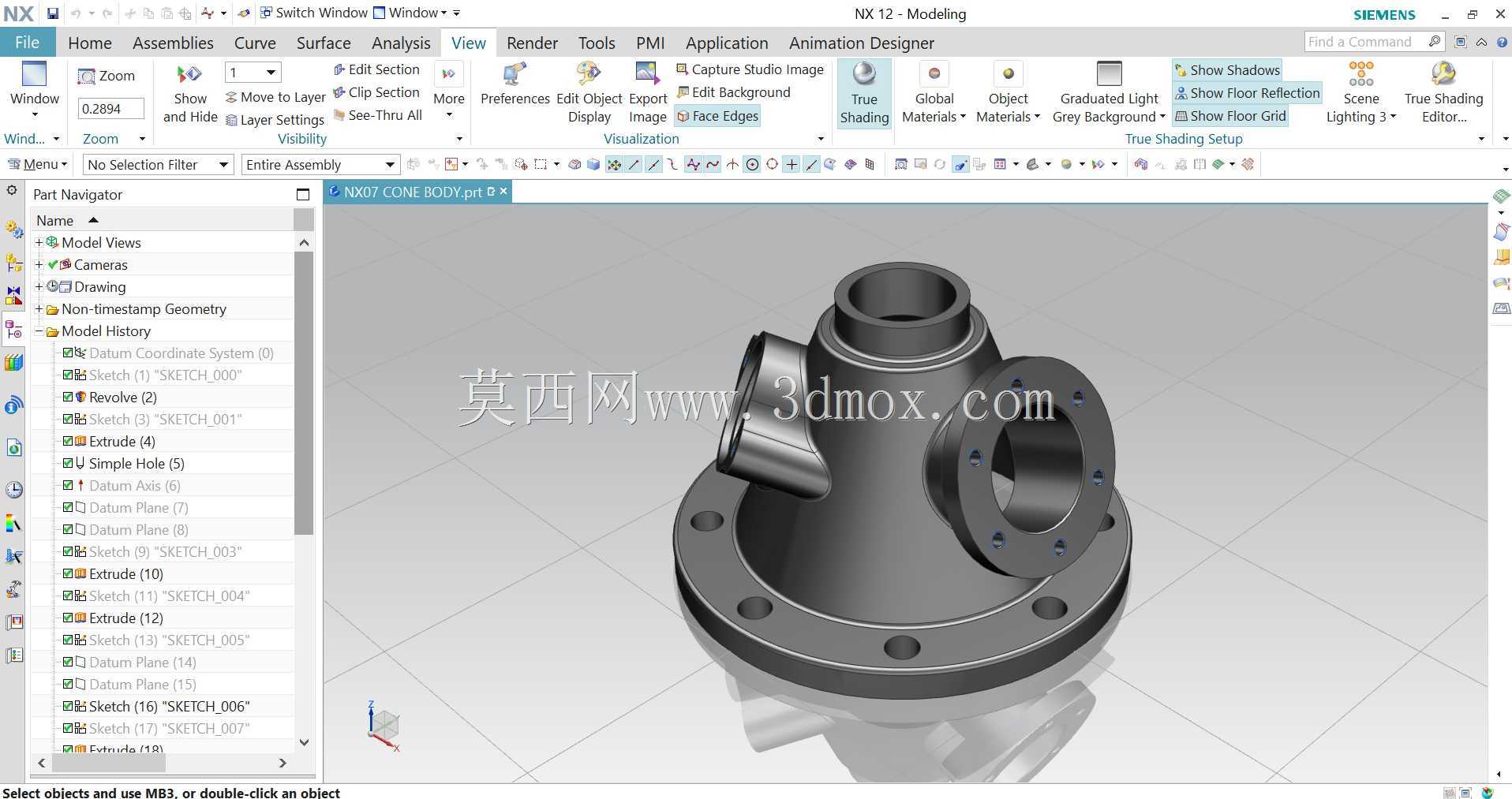

　　该锥式阀体是减压阀的核心承压壳体部件，主要应用于工业流体输送管网、工艺管路调压系统中，承担介质导流、压力承载、元件安装基体的核心作用，适配水、油气、惰性工业气体等常规介质的调压工况，在化工管路、市政供水管网、车间压缩空气系统中都能见到这类结构的应用。从结构设计来看，整体采用下宽上窄的锥台形主体，底部设置带均匀螺栓孔的圆形安装法兰，法兰端面预留密封件安装槽位，安装时可通过螺栓与管路基座或下游设备法兰对接，密封槽适配标准O型圈或金属缠绕垫片，能保证中低压工况下的连接密封性能，避免介质泄漏。

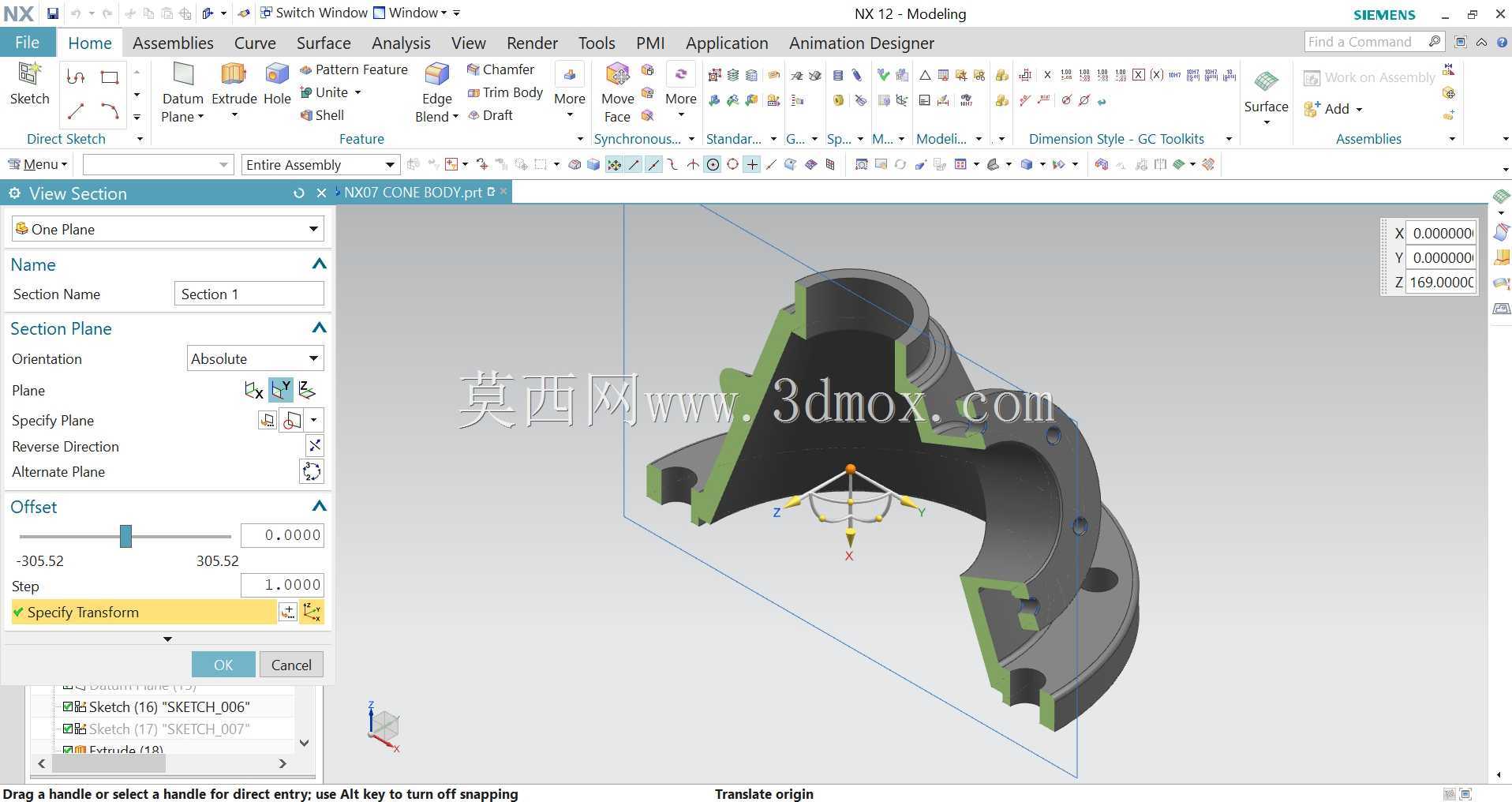

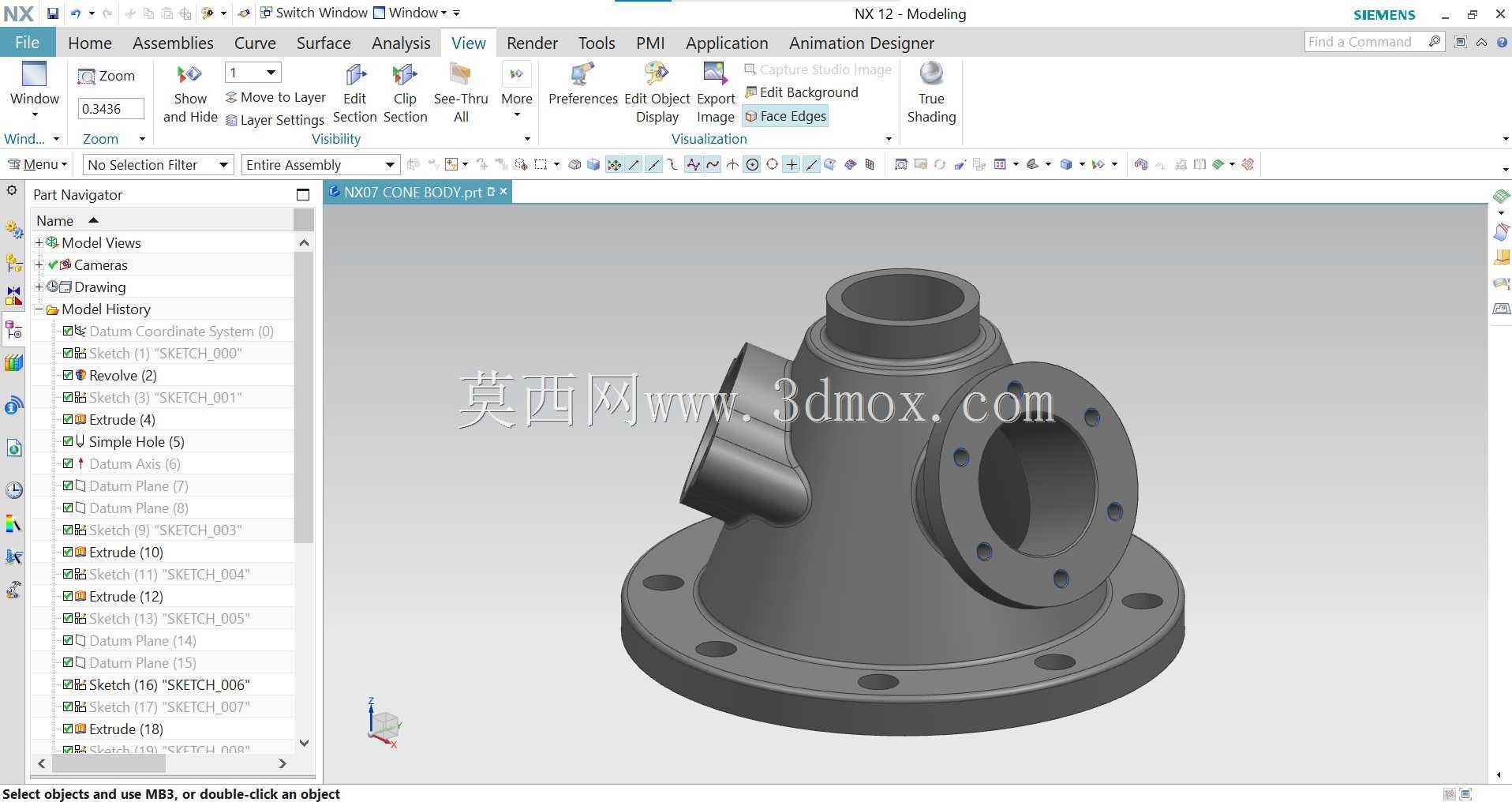

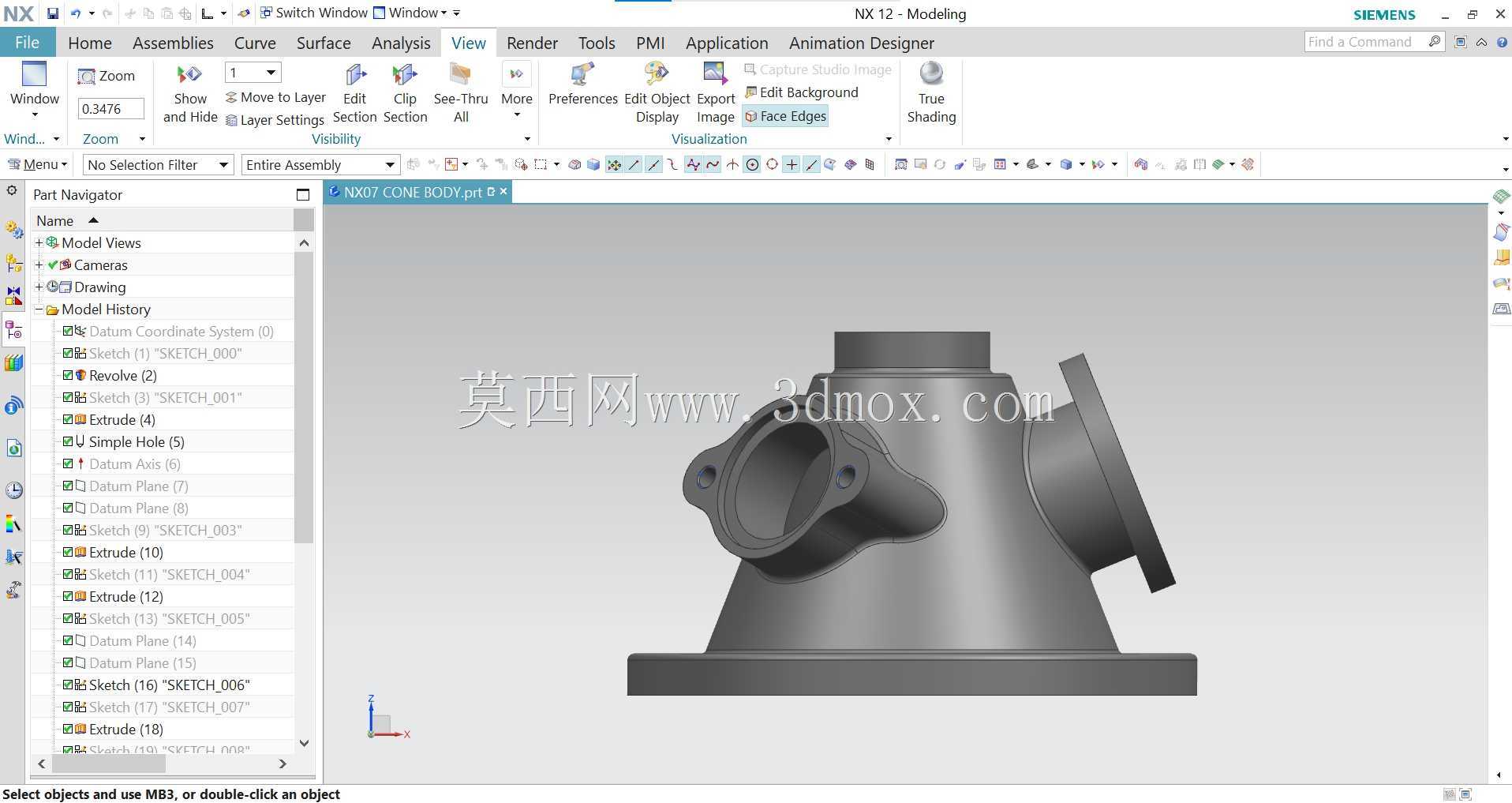

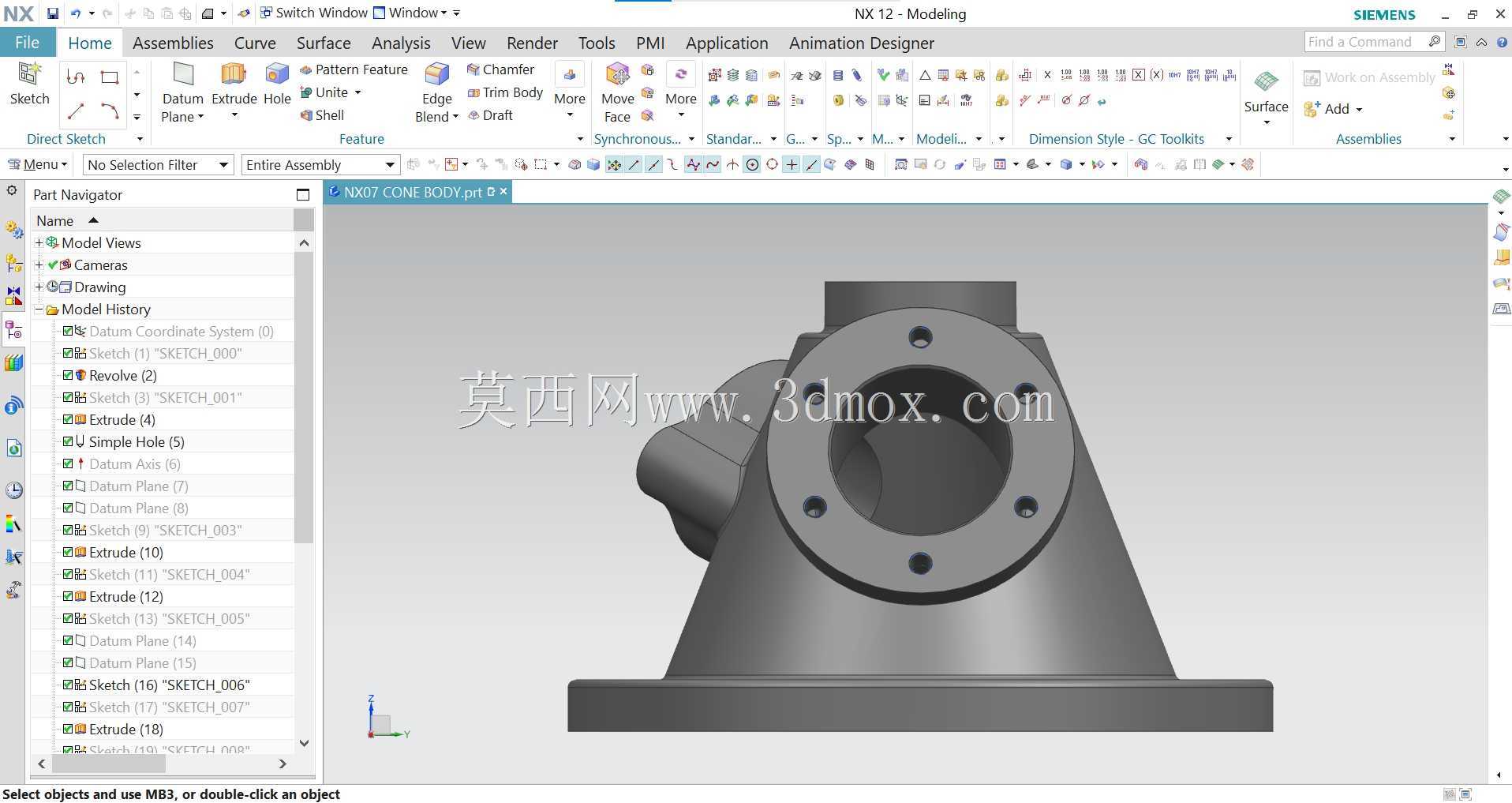

　　锥台主体侧面分布三个不同通径的接口，其中大口径侧接口带法兰安装孔，用于连接主路管路，两个小口径侧接口分别用于接装控制管路、压力表或旁通支路，顶部的竖向接口用于安装减压阀的调压组件、阀杆或驱动装置，各接口的轴线位置经过同轴度校核，能保证内部阀瓣、弹簧等调压元件的装配精度，避免出现卡滞、调压偏差的问题。设计时充分考虑了介质流道的顺滑过渡，锥体内腔没有直角突变结构，能减少介质流经时的压损与湍流，降低流体对壳体内壁的冲蚀，延长阀体使用寿命。

　　壁厚设计按照对应压力等级的壳体强度要求计算，在接口与主体连接位置做了圆弧过渡补强，避免应力集中导致的承压失效，所有安装孔的位置度公差控制在合理范围内，能保证现场安装时与对接部件的孔位对齐，不需要现场扩孔修正。这类锥式阀体相比直筒式阀体，结构刚度更好，在相同壁厚条件下能承受更高的管路压力，同时锥面结构能让介质流动更顺畅，减少滞流区的介质沉积，适合对介质清洁度有一定要求的管路系统。建模过程中对所有安装面、密封面的加工余量做了预留，法兰端面、接口密封面的粗糙度要求对应实际加工工艺，能直接对接后续的工程图输出与加工制造环节，各特征的参数化设置也方便后续根据不同通径、压力等级的需求快速调整尺寸，缩短同系列产品的设计周期。
