带键槽直齿圆柱链轮三维结构设计

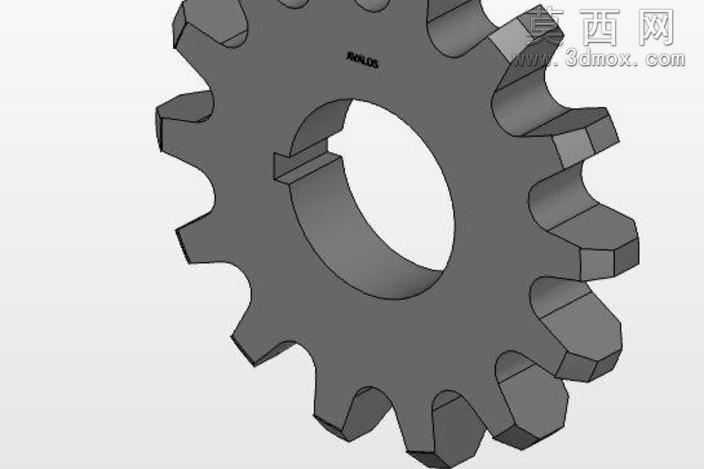

本作品为带键槽直齿圆柱链轮的三维参数化建模成果，建模过程中严格遵循机械传动件的设计规范，先以齿形参数为核心绘制基准草图，通过拉伸、切除等基础特征命令构建轮齿的主体轮廓，再对齿顶、齿根的过渡区域做圆角优化处理，避免应力集中问题。中心轴孔位置按照标准键槽尺寸设计单侧平键槽结构，可实现与传动轴的周向固定，保证扭矩传递过程中无相对滑动。模型整体采用统一的金属灰哑光材质渲染，还原了钢制传动件的真实质感，轮齿表面的标识细节也做了精准还原，未出现特征遗漏。设计阶段充分考虑了链轮的啮合传动需求，每个轮齿的齿距、齿厚参数均经过校验，确保与配套链条啮合时的传动平稳性，降低运行过程中的冲击与噪音。建模过程中对所有特征做了参数化关联，后续可根据不同的传动比、轴径需求快速调整模型尺寸，无需重新绘制基础轮廓。模型的结构细节完全符合机械加工的工艺要求，不存在无法加工的倒扣、薄壁等不合理结构，可直接导出工程图用于生产制造参考。整体模型拓扑结构规整，无多余碎面、重叠特征，可直接导入各类仿真软件做有限元受力分析，验证轮齿在额定载荷下的形变与应力分布情况，为后续的结构优化提供可靠的三维模型基础。
