渐开线直齿圆柱传动齿轮三维设计

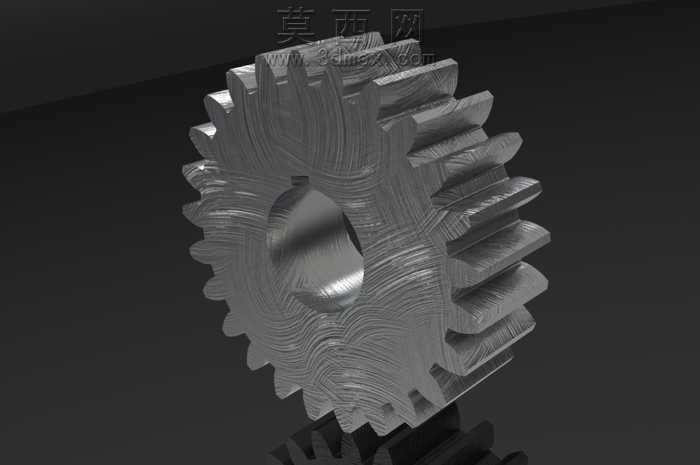

本作品为标准渐开线直齿圆柱传动齿轮的三维参数化设计成果，建模过程严格遵循机械设计手册中齿轮传动的相关规范，首先通过参数化定义齿轮模数、齿数、压力角、齿顶高系数、顶隙系数等核心参数，在三维建模环境中先绘制齿轮的分度圆、齿顶圆、齿根圆基准曲线，再通过渐开线方程生成精准的齿廓轮廓曲线，对单个齿槽进行草图修剪后通过拉伸特征生成单个轮齿实体，再通过圆周阵列操作完成全部轮齿的均匀排布，保证轮齿间的角度公差符合传动精度要求。模型中心设置标准安装轴孔，轴孔与齿圈的同轴度公差严格控制，可直接适配对应规格的传动轴完成装配。渲染阶段采用金属切削质感的材质，还原齿轮铣削加工后的表面纹理，通过调整环境光与漫反射参数，清晰呈现轮齿的齿面弧度、齿根过渡圆角以及端面的加工纹理，模型整体结构完整无破面，轮齿的啮合面、齿顶棱边、轴孔内壁等细节均做了精细化处理，齿根处设置了标准的过渡圆角以避免应力集中，符合实际齿轮加工的工艺要求。设计过程中充分考虑齿轮的传动啮合特性，所有齿廓参数均经过啮合校验，保证该齿轮与同参数配对齿轮啮合时传动平稳、无干涉，可用于机械传动系统的装配仿真、运动模拟以及工程出图参考，也可作为机械设计教学中齿轮类零件建模的典型参考案例，帮助学习者掌握参数化齿轮的建模逻辑、渐开线齿廓的生成方法以及机械传动零件的设计规范，模型的结构设计完全贴合工业实际应用中的齿轮加工与装配要求，无冗余结构，各部分尺寸比例协调，可直接导入各类三维装配环境中使用。
