工业传动用带座皮带滚轮结构设计

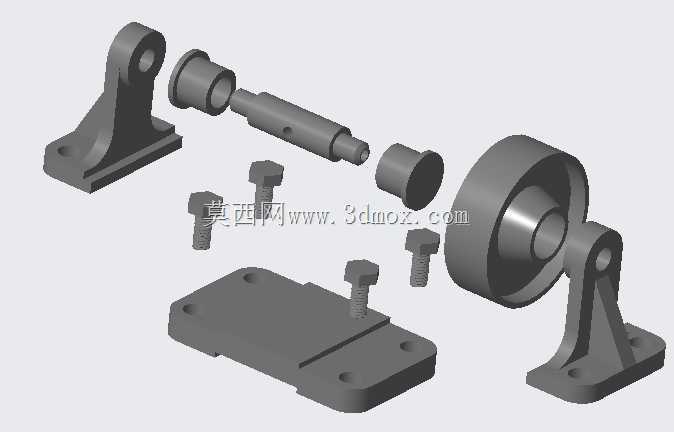

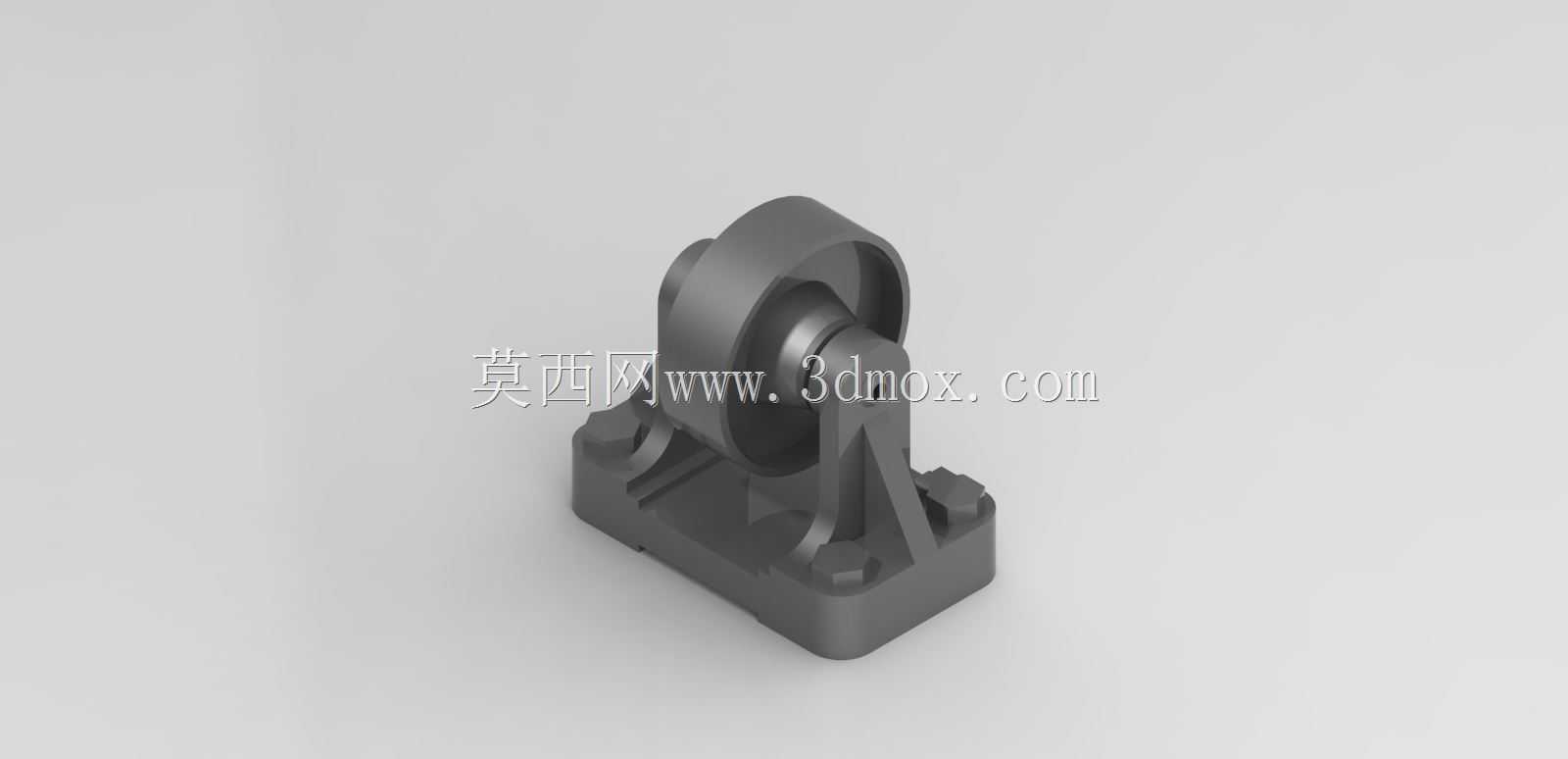

　　在轻工输送、自动化生产线、小型物料传输设备的传动系统中，皮带滚轮是承担皮带张紧、转向支撑、动力传递的核心基础部件，其结构合理性直接决定皮带传动的运行稳定性与使用寿命。这款带座式皮带滚轮采用一体式支座与滚轮分体装配的结构设计，支座底部设置带安装孔的方形法兰底座，可直接通过螺栓固定在设备型材机架或安装面板上，无需额外加工复杂的安装定位结构，适配多数常规输送设备的安装基准。

　　滚轮主体采用中间鼓形的轮面设计，可在皮带运行过程中自动修正皮带的小幅偏移，避免皮带跑偏导致的磨损加剧、传动失效问题，轮轴与支座之间通过加强筋结构做刚性支撑，支座两侧的三角形加强筋从底座延伸至轴孔位置，可有效承受皮带张紧带来的径向载荷，避免长期运行后支座出现形变、轴孔偏移的问题。从安装边界来看，底座的四个安装孔采用对称分布设计，孔位间距适配常规40系列、50系列工业铝型材的安装槽距，也可适配钢板焊接机架的预留孔位，安装时无需额外做孔位适配加工，滚轮的轴向宽度可适配宽度在30mm至80mm区间的平皮带，轮面的粗糙度控制在合理区间，既保证足够的摩擦力传递扭矩，又不会过度磨损皮带背面。

　　设计过程中优先考虑了部件的可维护性，滚轮与轴之间采用可拆卸的配合结构，当滚轮轮面出现磨损后，可单独拆卸更换滚轮部分，无需整体更换整个支座组件，降低设备后期的维护成本。在实际应用场景中，这类滚轮既可以作为皮带传动的从动张紧轮使用，也可作为长距离皮带输送段的中间支撑轮，分散皮带的下垂挠度，避免皮带长期下垂出现的拉伸变形，在小型包装输送线、电子元件组装线、食品加工输送设备中都有广泛的适配空间。结构建模过程中对所有配合面做了公差预留，轴与支座孔的配合采用基孔制过渡配合，既保证装配后的同轴度，又避免过盈配合导致的装配难度提升，滚轮的转动部位预留了润滑脂加注空间，可在长期运行中定期补充润滑，降低转动阻力与磨损速率。

　　整体结构没有冗余的设计部分，所有结构特征都服务于载荷承受、安装便捷、运行稳定的核心需求，没有多余的装饰性结构，完全面向工业实际使用场景做结构优化，可直接用于同类部件的设计参考，也可经过尺寸调整后适配不同载荷等级、不同皮带宽度的传动需求。
