3又1/16规格井口用法兰连接件

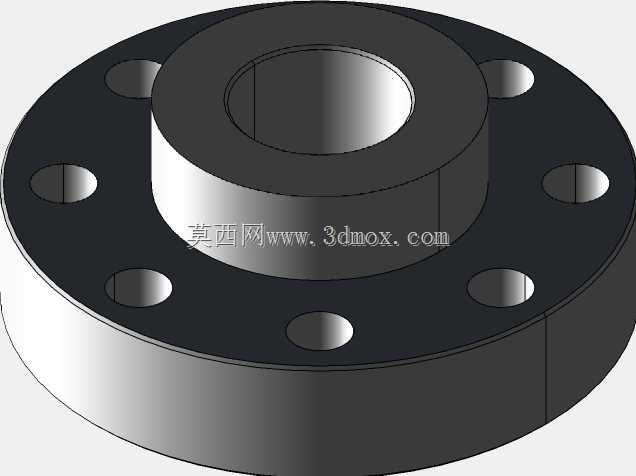

　　在油气开采井口装置、工业压力管路的装配场景中，法兰是实现管段对接、设备与管路刚性连接的核心承压部件，这款适配3又1/16英寸通径的法兰，主要针对中低压井口管路、工艺管线的法兰连接需求设计，可匹配对应通径的阀门、管线、井口装置接口，实现介质输送通路的刚性密封连接，避免管路对接处出现介质泄漏、连接错位的问题。从结构设计来看，该法兰采用凸台对接式结构，中心为贯通式流道孔，流道内径严格匹配3又1/16英寸的公称通径，保证介质流经时不会出现通径突变造成的流阻增大、紊流冲蚀问题；法兰盘体上均匀分布6个螺栓通孔，孔位的分度圆直径、孔径均遵循对应压力等级的法兰连接尺寸规范，安装时可直接与同规格配对法兰穿装螺栓，无需额外扩孔或调整孔位，能有效降低现场装配的适配成本。

　　法兰一侧的凸起定位台，在对接时可嵌入配对法兰的对应凹槽内，既可以在安装时快速实现同轴定位，避免两法兰对接时出现偏心错位，也能在螺栓预紧后为密封垫片提供外圈限位，防止垫片在管路压力波动、温度变化时出现移位挤出，保障密封结构的长期可靠性。从安装边界来看，该法兰的盘体外径、凸台高度、整体厚度均经过尺寸校核，安装时相邻螺栓的操作空间充足，使用常规扭矩扳手即可完成螺栓的对称预紧作业，不需要预留特殊的工装操作空间；法兰的密封面采用平面密封结构，可适配非金属平垫片、金属缠绕垫片等多种常用密封件，能覆盖常规油气、水、中性化工介质的输送密封需求。

　　在建模逻辑上，该模型完全按照实际加工的尺寸链搭建，流道孔与螺栓孔的同轴度、法兰两端面的平行度均符合机械加工的公差要求，结构上没有冗余的设计特征，既可以直接用于管路装配的干涉校验，也能作为非标法兰改型设计的基础模型，帮助结构设计人员快速完成同类型不同通径、不同压力等级法兰的参数化调整，减少重复建模的工作量。实际应用中，这类法兰常安装在井口装置的输出端、调压阀组的进出口位置，承担管路连接、密封承压的作用，其盘体的厚度经过强度校核，可承受对应压力等级下的管路轴向力、径向弯矩，即使在管路存在轻微振动的工况下，也能保持连接结构的稳定性，不会出现螺栓松动、密封失效的问题。
