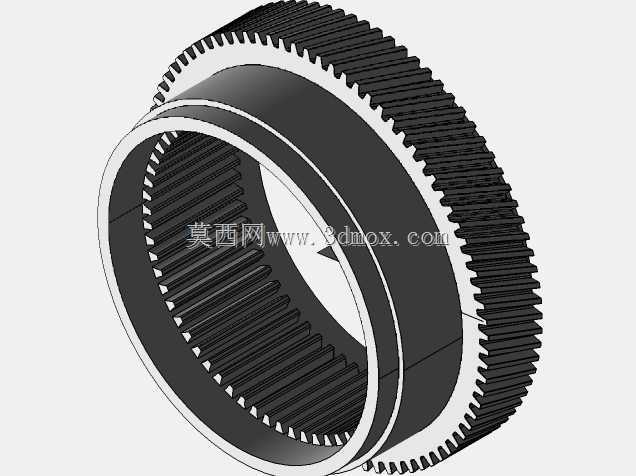

模数2内外复合斜齿联合齿轮结构

　　这类复合结构齿轮常应用在对传动空间有严格限制的紧凑传动链路中，比如小流量减压阀的内部传动调节机构、小型精密仪表的减速传动单元，相比分体式的内外齿轮组合，一体化的联合齿轮能消除装配带来的同轴度误差，减少传动链路的累计间隙，提升小载荷精密传动的回差控制精度。从结构设计逻辑来看，该齿轮采用外齿斜齿、内齿直齿的复合构型，外齿斜齿选用T84齿顶圆规格，啮合过程中能保持多齿同时接触，降低传动冲击与运行噪音，适合输入端的连续动力传递；内齿采用T63齿顶圆的直齿构型，模数统一设定为2，方便与内部直齿输出构件配合，简化内部啮合副的加工工艺，同时直齿内齿的轴向定位要求更低，能适配减压阀内部轴向空间局促的安装场景。

　　设计过程中需要重点控制内外齿圈的同轴度公差，因为内外齿分别参与不同啮合副的传动，同轴度偏差会导致啮合侧隙不均匀，轻则出现传动卡滞、磨损不均，重则引发传动跳齿失效；齿宽参数的匹配需要结合实际传递扭矩核算，外斜齿的齿宽略大于内齿齿宽，能补偿装配过程中带来的轴向窜动余量，避免啮合过程中出现齿端棱边接触的应力集中问题。安装边界上，该齿轮的外圈齿顶圆作为径向安装的参考基准，内孔的台阶结构可配合轴向挡圈实现轴向定位，不需要额外设计复杂的定位工装，能直接嵌入阀类构件的预制腔体内，减少传动组件的整体占用空间。

　　实际工况适配中，这类齿轮常配合粉末冶金或者高强度工程塑料加工，在仪表类小载荷传动场景下，能兼顾传动精度与制造成本，内外齿的模数统一也能减少加工过程中的刀具更换频次，降低批量加工的工艺成本。齿向参数的选择上，外斜齿的螺旋角选取常规传动常用的15度区间，平衡轴向力与传动平稳性，避免过大轴向力对阀内支撑轴承造成额外负载，内齿选用直齿结构也能抵消部分斜齿啮合带来的轴向分力，提升整体传动组件的运行稳定性。
