高精度直齿圆柱传动齿轮结构设计

　　这款直齿圆柱齿轮是机械传动系统中应用极为广泛的基础传动零件，在各类需要定传动比动力传递的场景中承担核心作用，从常规的工业减速机构、机床进给传动单元，到小型自动化设备的动力传输链路、流体控制阀门的调节驱动结构中，都能见到这类直齿轮的应用身影。不同于斜齿轮的轴向分力特性，直齿圆柱齿轮在啮合过程中轮齿沿齿宽方向同时进入与退出啮合，不存在额外轴向载荷，对支撑轴承的选型要求更简单，尤其适合中低速、中等载荷的传动工况，也便于后期的装配调整与维护更换。

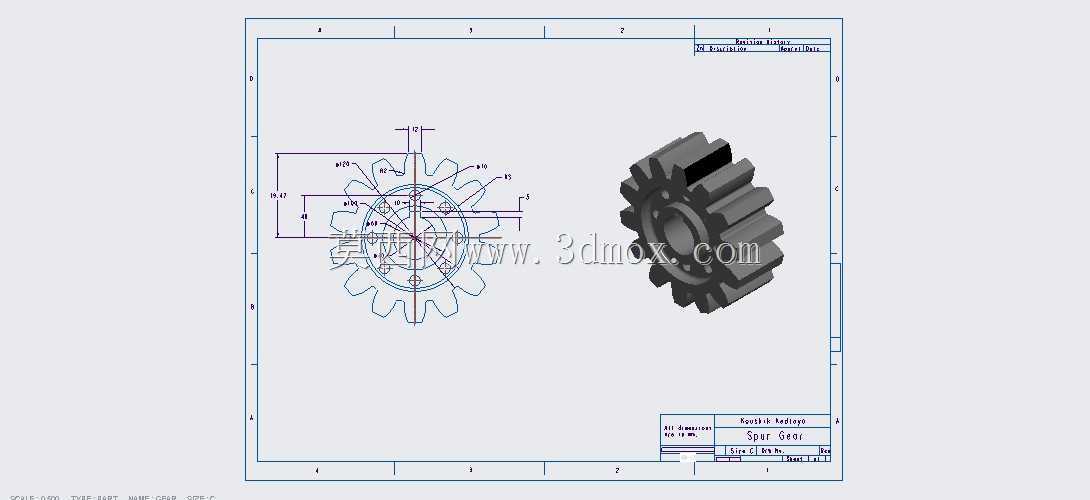

　　从结构设计来看，该齿轮采用辐板式带减重孔的结构形式，中心设置带键槽的安装轴孔，能够通过平键与传动轴实现周向固定，传递额定扭矩；轮缘部分的齿廓采用标准渐开线齿形设计，齿顶高、齿根圆角均按照通用机械传动的规范取值，既保证啮合过程中的重合度满足传动平稳性要求，也通过合理的齿根圆角设计降低应力集中系数，提升轮齿的弯曲疲劳强度。辐板上均匀分布的多个减重孔，在不显著降低齿轮整体结构刚度的前提下，有效减少了零件自身重量，降低传动过程中的转动惯量，对于频繁启停的传动场景而言，能够减少启动冲击，提升传动响应速度。

　　在安装边界层面，该齿轮的轴向定位可通过轴肩与轴端挡圈配合实现，齿顶圆、轮毂外径、轴孔直径的尺寸公差按照中等精度传动等级设定，能够适配常规IT7-IT8级的装配要求，啮合侧隙的设计取值兼顾了传动精度与热胀补偿需求，避免长时间运转温升后出现卡齿问题。实际应用中，这类直齿轮常与同模数的其他直齿轮组成定轴轮系，可根据传动比需求搭配不同齿数的配对齿轮，实现转速与扭矩的转换，在减压阀这类流体控制元件的调节机构中，这类齿轮能够将手动调节或伺服驱动的扭矩精准传递到阀芯调节端，保证调节动作的同步性与精度，不会出现打滑或传动滞后的问题。

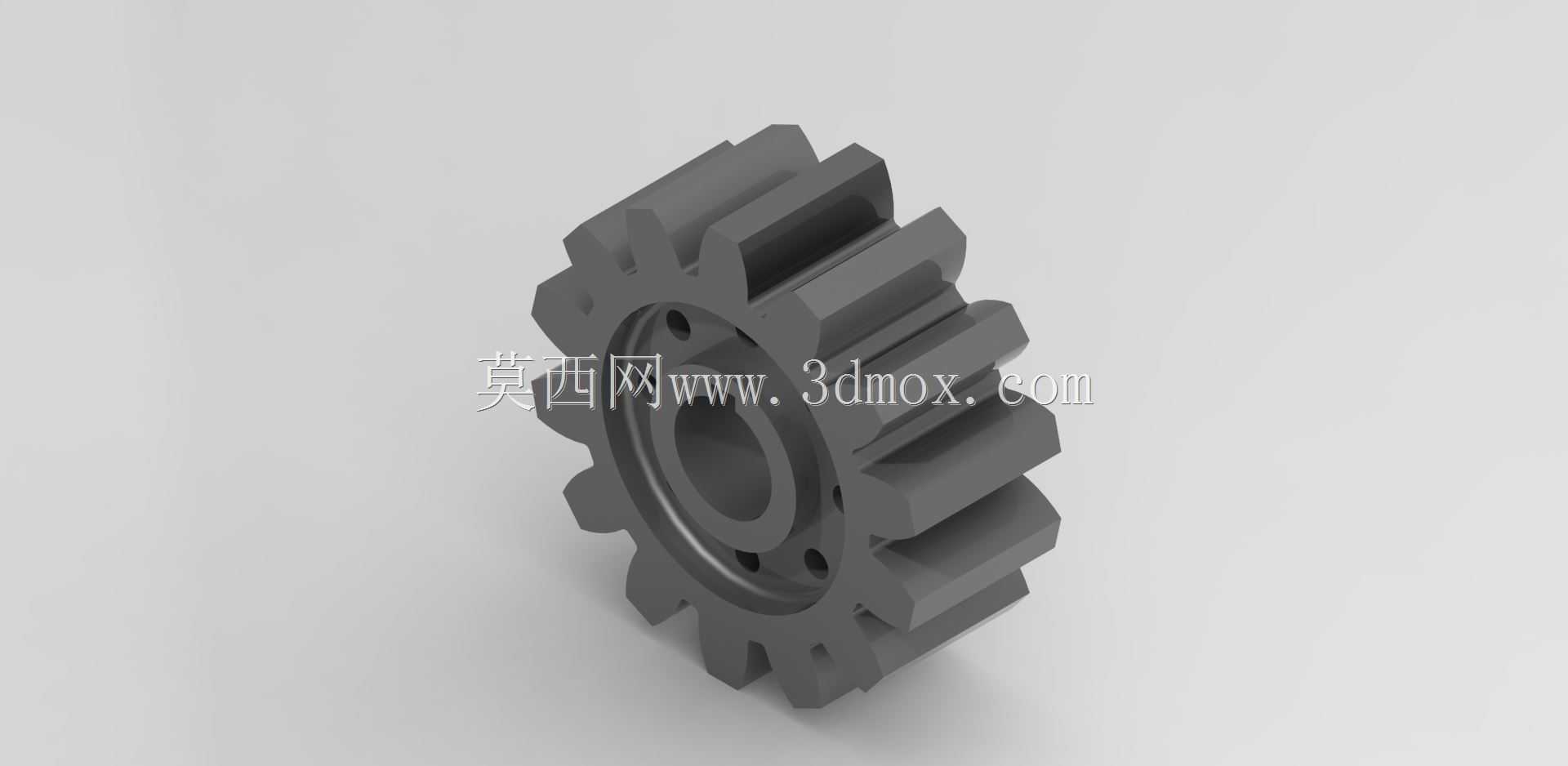

　　建模过程中对齿面的过渡曲面、轮毂与辐板的连接圆角都做了精细化处理，还原了实际加工后的零件结构特征，可直接用于传动机构的运动仿真、干涉检查以及装配工艺验证环节，帮助设计人员在方案阶段就完成传动链路的匹配校验，减少后续实物试制阶段的改模成本。
