制动系统卡钳壳体曲面结构设计

项目分类:制动器 发布时间:2024-11-27 ID:814050
  • 制动系统卡钳壳体曲面结构设计
  • 制动系统卡钳壳体曲面结构设计
  • 制动系统卡钳壳体曲面结构设计
  • 制动系统卡钳壳体曲面结构设计
  • 制动系统卡钳壳体曲面结构设计
  • 制动系统卡钳壳体曲面结构设计
  • 制动系统卡钳壳体曲面结构设计
  • 制动系统卡钳壳体曲面结构设计

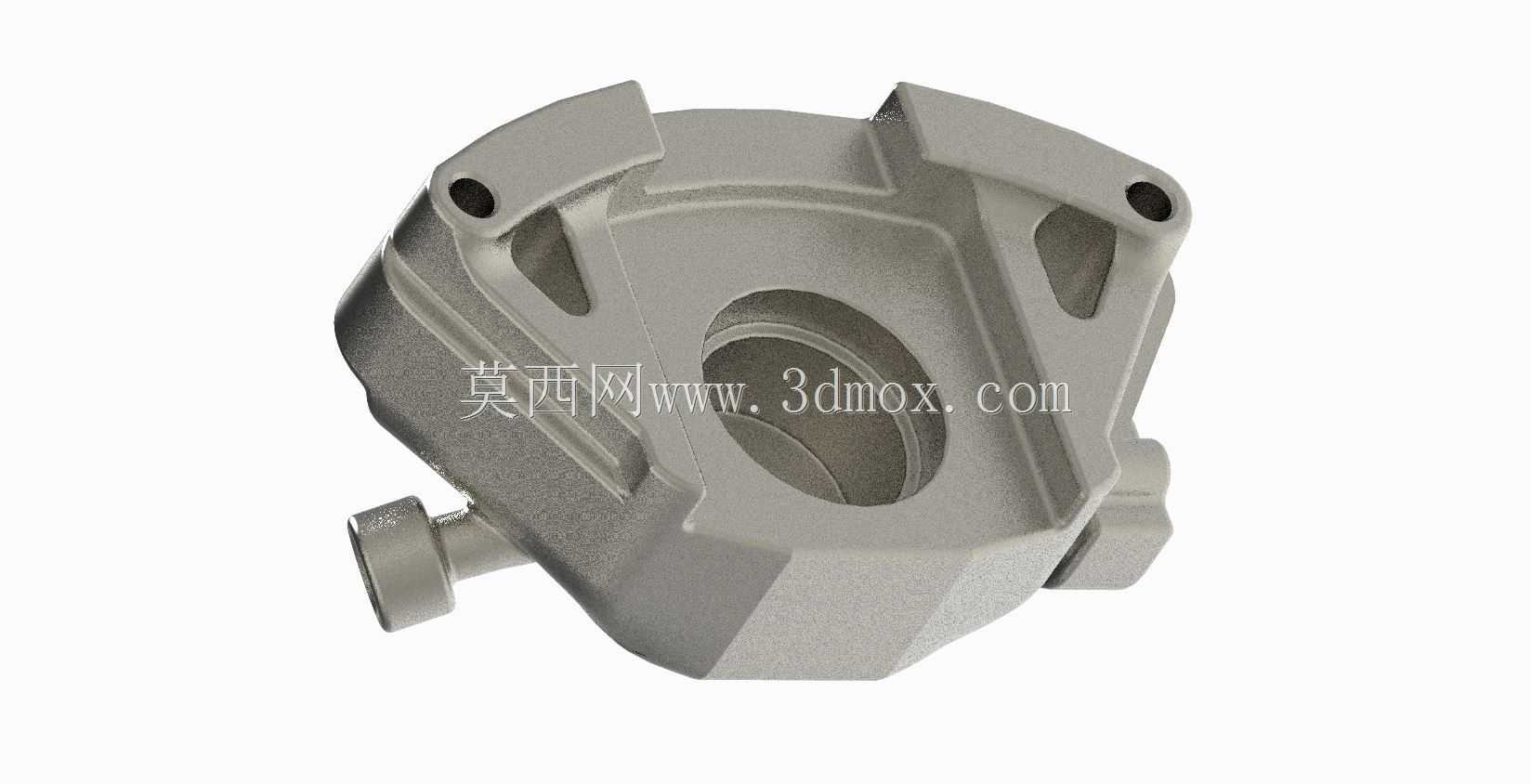

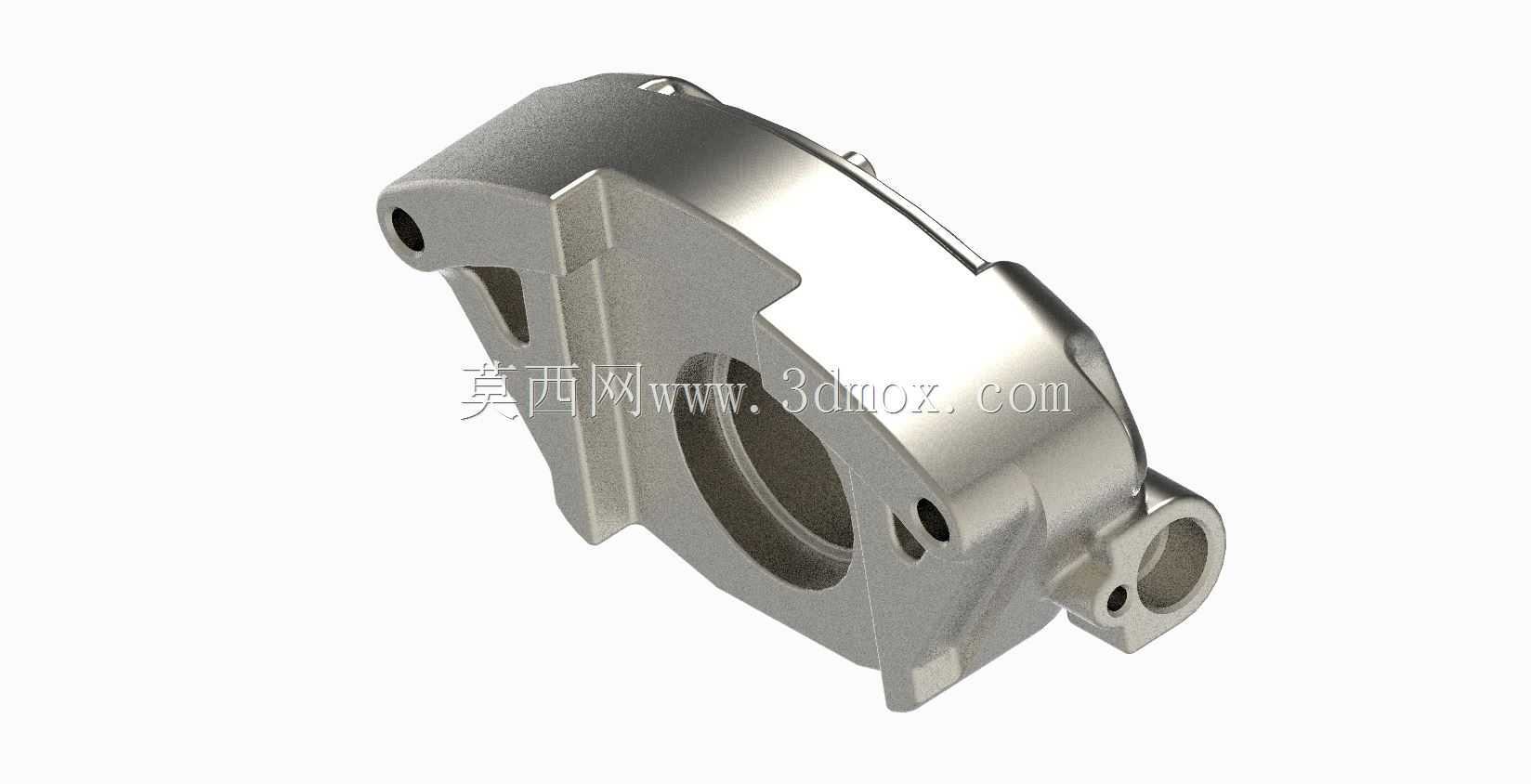

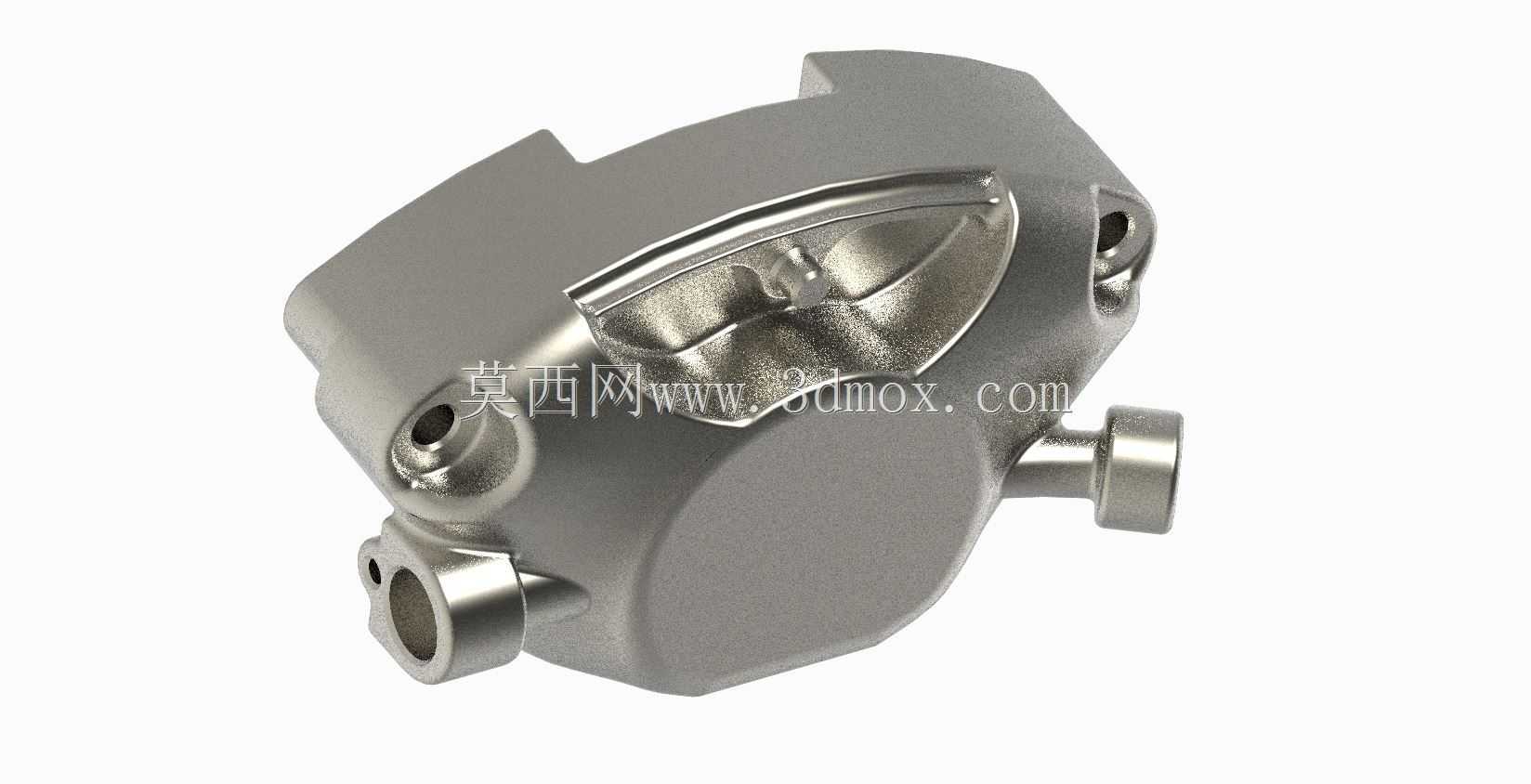

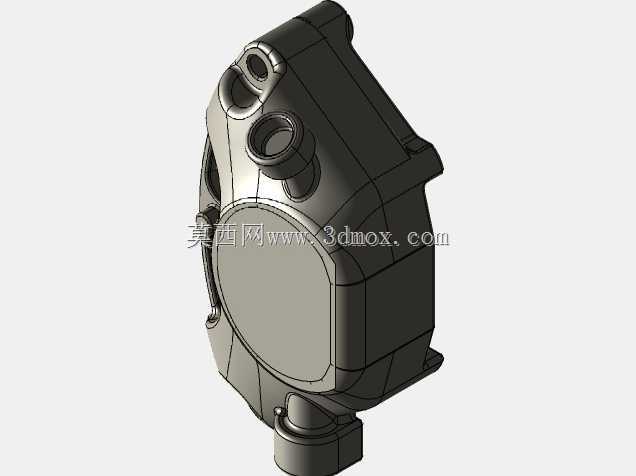

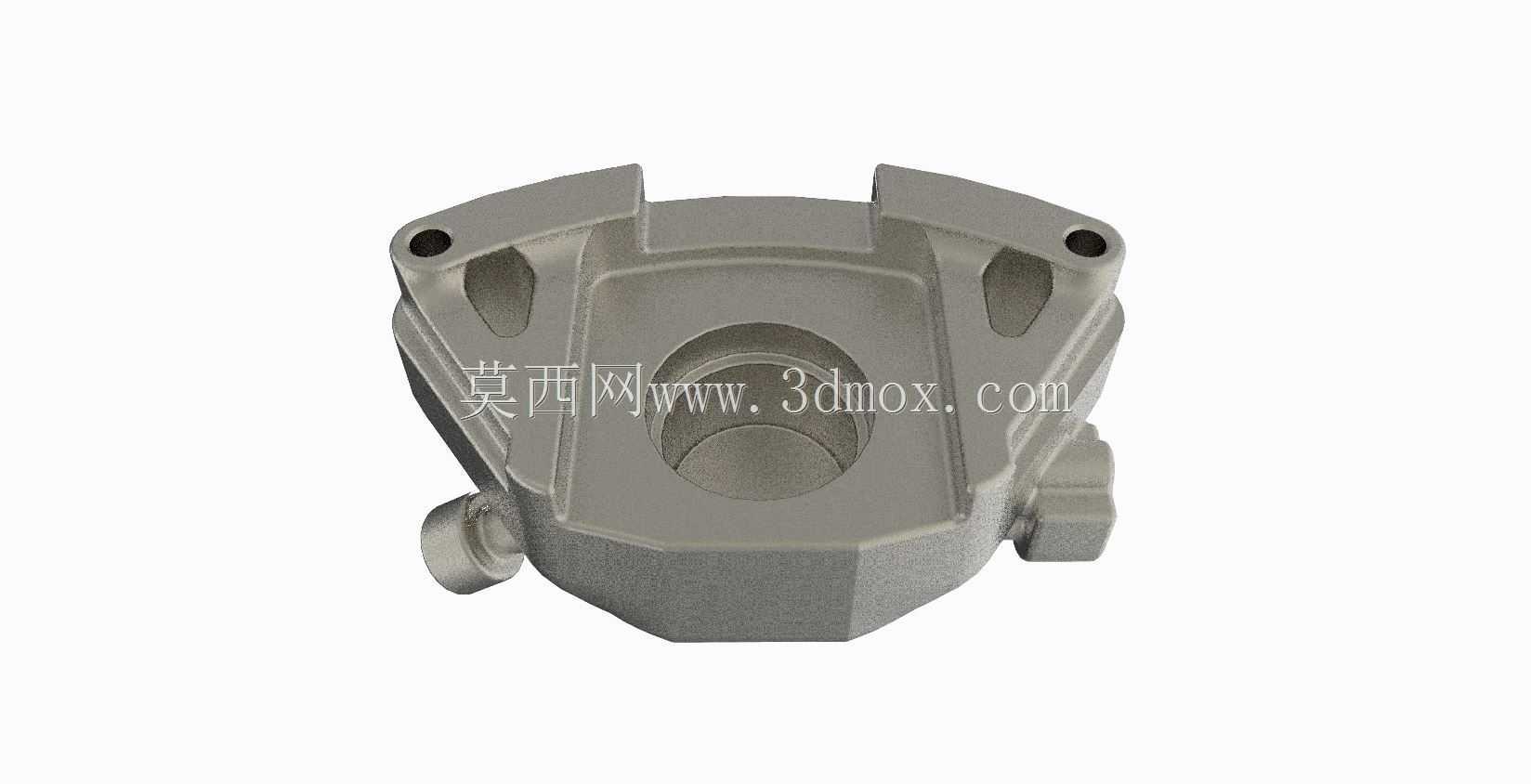

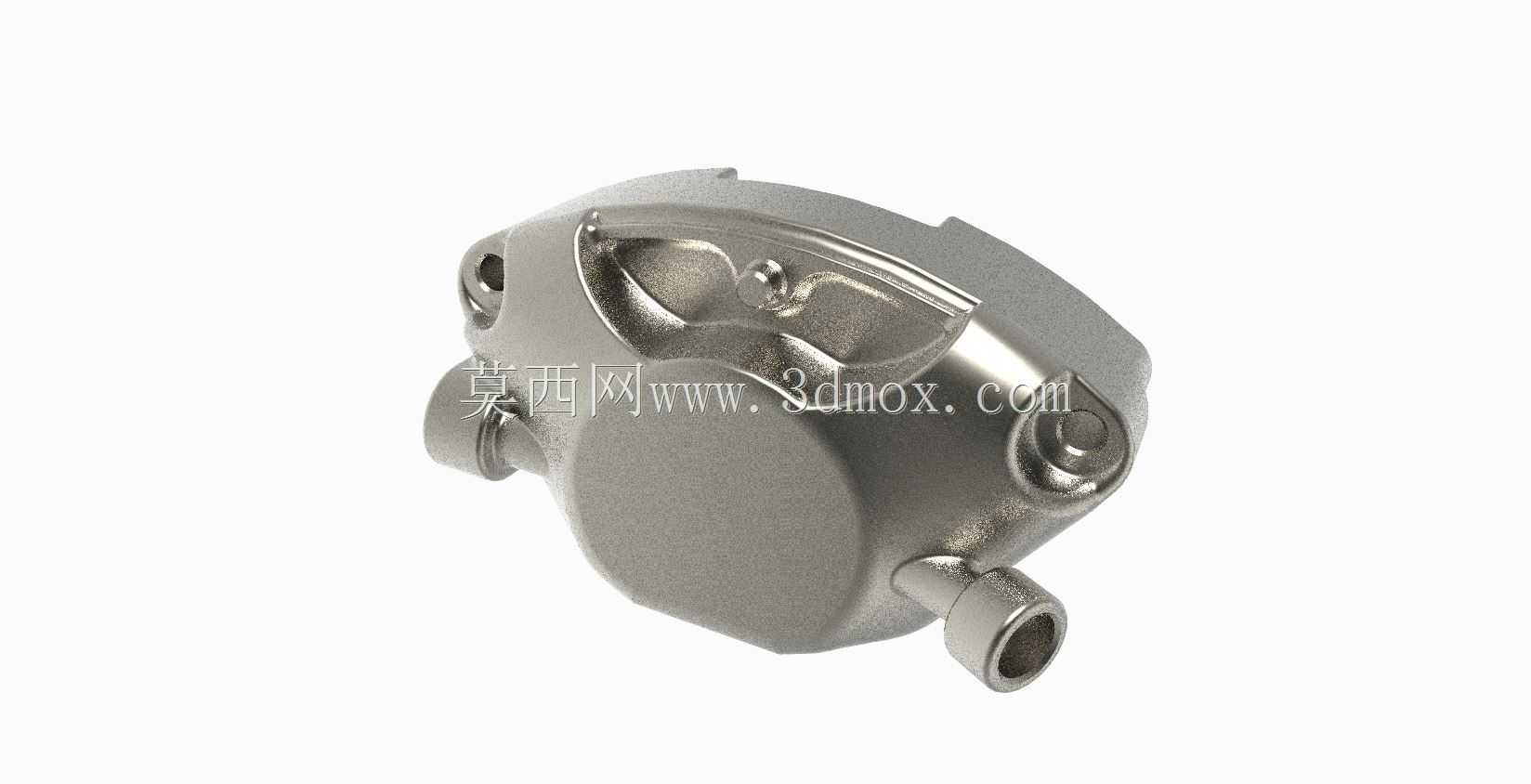

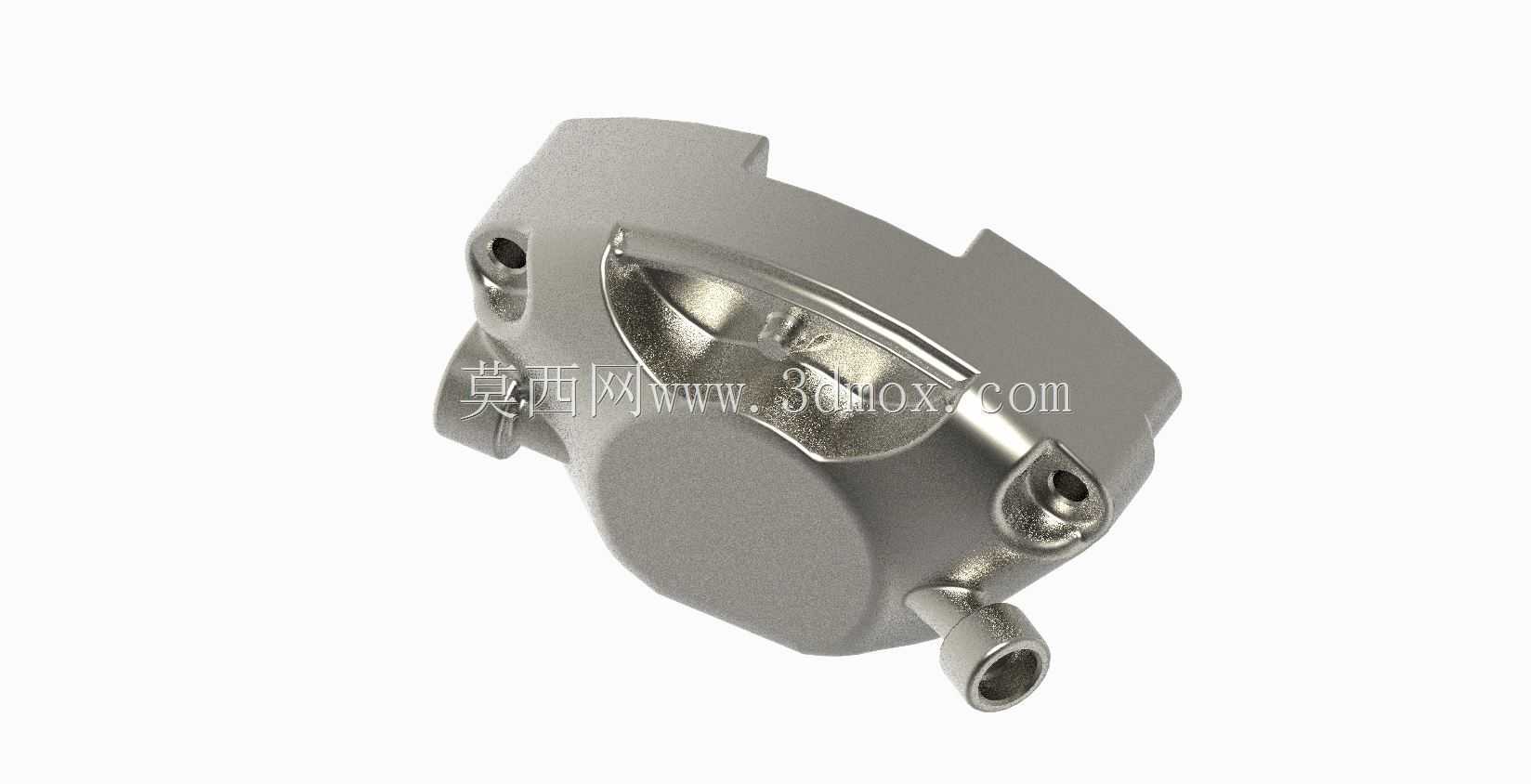

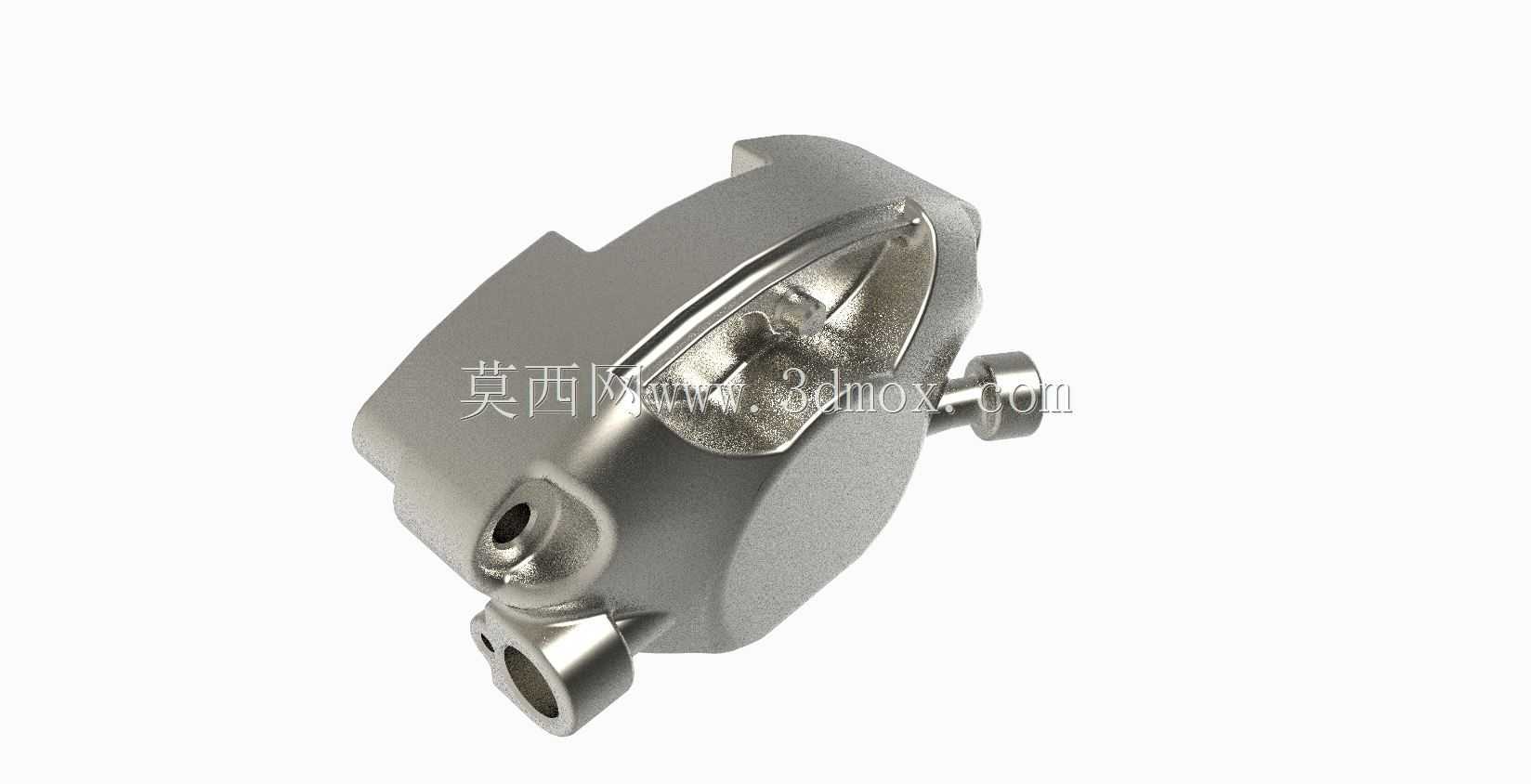

  该零件为盘式制动系统的卡钳壳体,属于车辆制动执行端的核心承载构件,日常应用覆盖乘用车辆、轻型商用车辆的盘式制动回路,也可适配小型非道路移动机械的制动单元,工作时需要承受制动分泵输出的液压力,同时为摩擦片提供滑动导向的安装基准,还要耐受制动过程中产生的交变冲击载荷与高温传导。从结构设计逻辑来看,整个壳体采用一体化铸造成型的基础构型,曲面过渡区域全部做了等壁厚处理,避免铸造过程中出现缩孔、冷隔等缺陷,同时在活塞安装腔、导向销孔的位置做了局部加厚,提升受力集中区域的结构强度,外轮廓的曲面并非单纯的造型设计,而是在避让轮毂、转向节周边安装边界的前提下,尽可能压缩壳体的外廓尺寸,减少不必要的重量占用。

  安装边界方面,壳体上的两个导向销孔同轴度公差控制在0.02mm以内,保证制动过程中卡钳能够沿销轴顺畅滑动,不会出现偏磨、拖滞的问题;活塞腔的内壁粗糙度要求达到Ra0.8,保证活塞密封圈的密封性能,避免制动液渗漏;侧面的放气螺钉安装孔与活塞腔连通,角度设置为向上倾斜15度,方便制动回路排气操作。设计过程中采用曲面构建的方式完成外轮廓与内部型腔的衔接,所有圆角过渡都匹配铸造工艺的拔模要求,最小圆角半径不小于2mm,避免应力集中的同时降低铸造脱模难度;壳体与摩擦片接触的滑动面预留了0.1mm的磨损补偿间隙,长期使用后不会因为摩擦片磨损导致卡滞。

  从实际工况适配来看,壳体的材质选用压铸铝合金,在保证结构强度的前提下降低簧下质量,提升车辆悬架的响应性能,外表面的非加工面保留铸造氧化层,加工面做阳极氧化处理,提升耐腐蚀性能,能够适应雨天、融雪盐蚀等复杂使用环境。整个结构的受力路径经过反复优化,制动时液压力推动活塞压紧摩擦片的反作用力会通过壳体均匀传递到另一侧的摩擦片,不会出现局部应力过大导致壳体开裂的问题,安装耳位的螺栓孔采用沉孔设计,保证安装螺栓头部不会突出壳体表面,避免与周边旋转部件发生干涉。
