通风打孔式汽车盘式制动卡钳总成结构

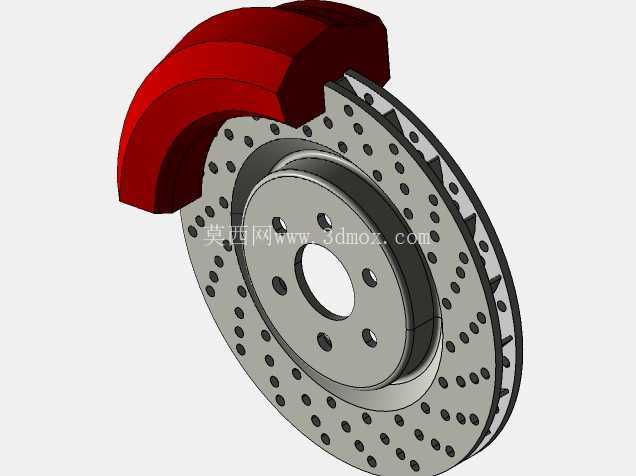

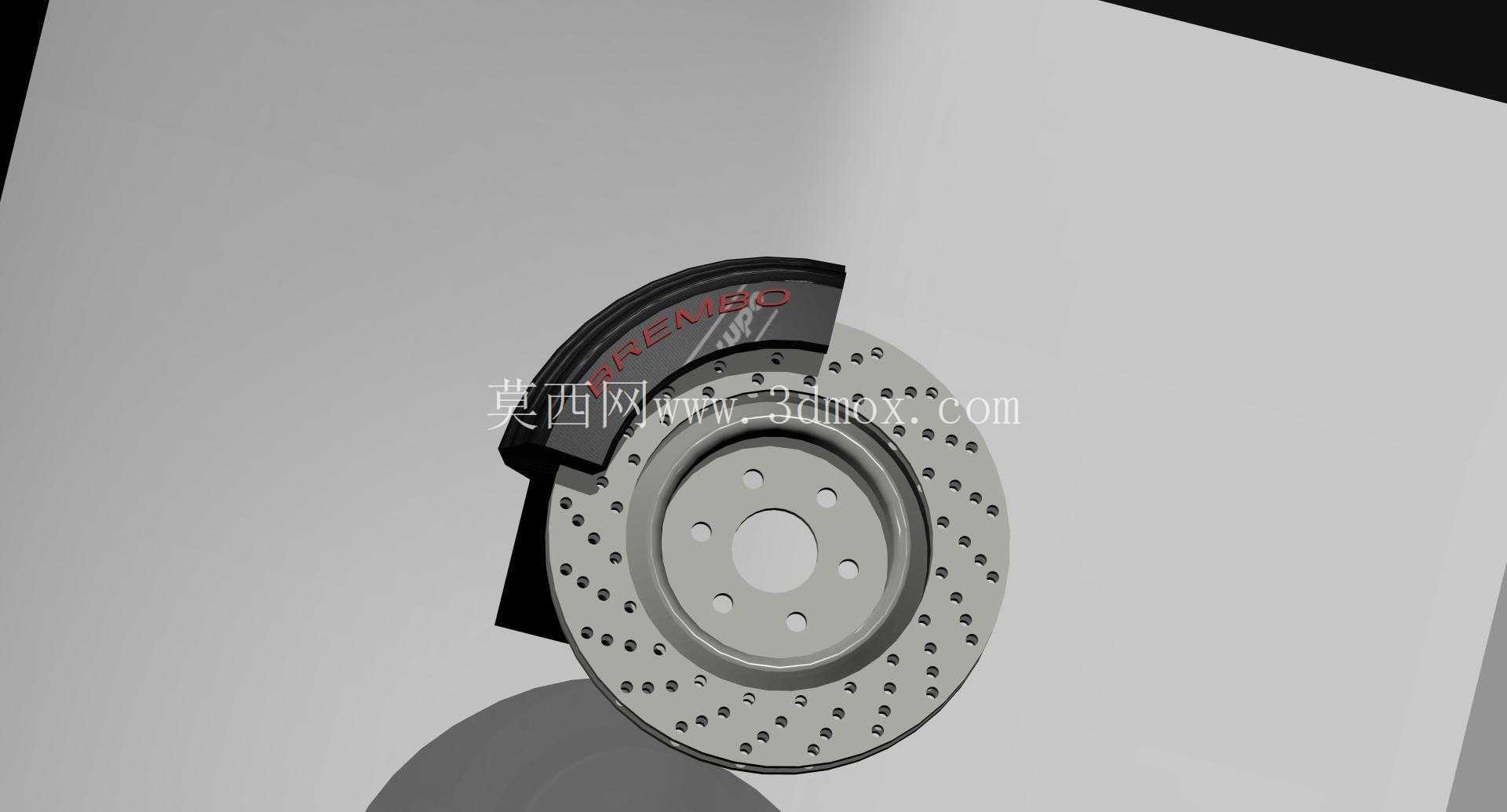

　　这套盘式制动结构主要面向乘用车辆的行车制动场景，在日常道路行驶的频繁制动工况下，相比传统鼓式制动拥有更稳定的摩擦系数表现，尤其是长下坡连续制动时，通风打孔的制动盘结构能快速带走摩擦产生的热量，避免热衰减导致的制动力下降问题。结构上包含浮动式制动卡钳、带散热孔的制动盘两个核心部分，卡钳采用跨置式安装布局，制动时两侧摩擦片同时压向制动盘盘面，靠摩擦力矩阻碍车轮转动，实现车辆减速或停驶。

　　设计阶段首先考虑的是安装边界的适配性，卡钳的安装支脚孔位完全匹配主流乘用车转向节的安装坐标，制动盘的中心定位孔、车轮螺栓过孔都按照常规乘用车辆的轮毂参数做了匹配，中心孔直径适配常规轮毂轴承的定位轴颈，螺栓孔分布圆直径符合对应级别车型的轮毂安装标准，不需要额外做转接结构就能直接适配同平台车型的安装位。制动盘表面的打孔设计并非单纯做外观造型，每个孔位都做了倒角处理，一方面能在制动时刮除摩擦片表面的磨屑，避免磨屑夹在摩擦片与盘面之间造成制动抖动，另一方面打孔形成的空气流道能在车轮转动时带动空气穿过盘体，把摩擦产生的热量快速散到周围空气中，连续制动时盘面温度能比实心盘低15%左右。

　　卡钳部分的内部预留了活塞安装腔、制动液流道，活塞回位的间隙设计控制在0.1mm以内，既不会因为间隙过大导致制动踏板虚位过长，也不会因为间隙过小出现拖磨问题。摩擦片的安装导轨做了限位卡槽设计，制动时摩擦片能沿着导轨方向平稳平移，不会出现偏磨导致的制动力不均。整个结构的外形尺寸充分考虑了轮辋内部的安装空间，卡钳的最大外轮廓距离轮辋内壁预留了足够的安全间隙，即使轮辋有轻微的形变也不会和卡钳发生运动干涉。在结构细节上，制动盘的通风道采用径向直槽设计，车轮转动时的离心力能把风道内的热空气快速甩出，配合盘面的打孔，散热效率比普通通风盘更高。

　　卡钳的支架部分采用了加强筋结构，在保证整体刚度满足最大制动力矩要求的前提下，尽可能降低了整体重量，减少了簧下质量，对提升车辆的操控响应性有一定帮助。安装时只需要将制动盘固定在轮毂法兰上，再把卡钳支架固定在转向节的对应安装位，推入活塞、装好摩擦片之后排净制动管路内的空气就能正常工作，日常维护时只需要定期检查摩擦片磨损量、盘面跳动量即可，拆装维护的便利性较好。
