车辆悬架用螺旋弹簧液压减震结构

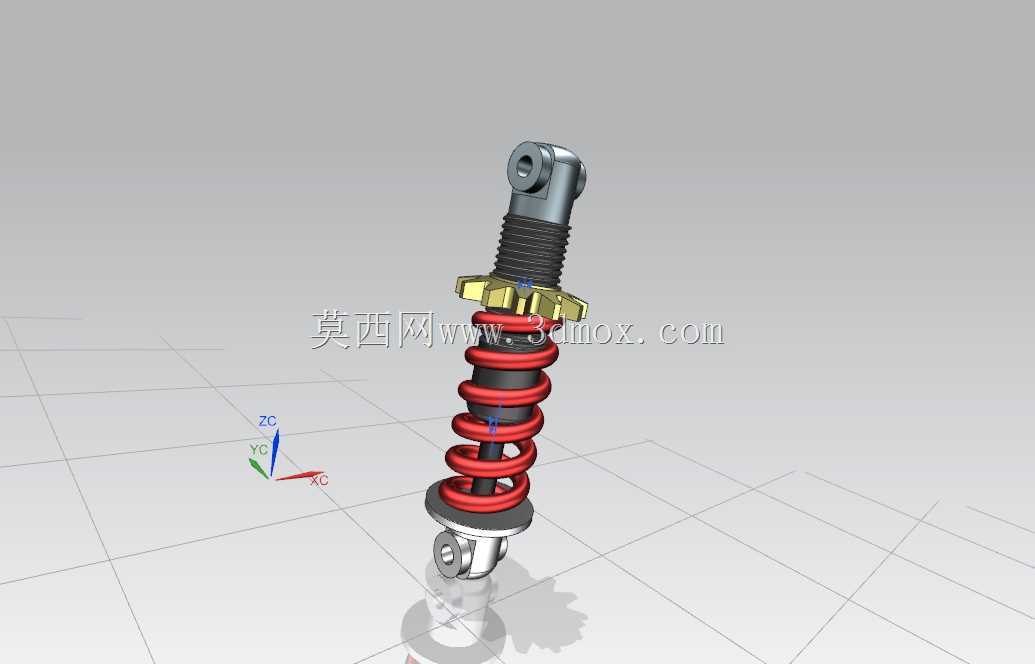

　　这款减震结构主要面向小型乘用车辆、非道路代步车辆以及轻型电动两轮车的悬架系统设计，核心作用是承接车架与车轮摆臂之间的连接，在车辆驶过颠簸路面、过弯侧倾以及紧急制动时，抵消路面传递的冲击动能，避免振动直接传递至车架造成驾乘不适，同时抑制悬架弹簧多余的往复弹跳，保证轮胎始终与路面保持有效接触，提升行驶过程中的操控稳定性，减少轮胎因持续弹跳产生的异常磨损。从结构设计逻辑来看，整体采用同轴集成布局，将阻尼芯轴与螺旋弹簧嵌套布置，上下两端采用鱼眼铰接结构作为安装接口，这种设计能够在安装时自适应悬架跳动过程中的小角度摆转，避免芯轴承受额外的径向弯矩，延长密封件与内部阻尼构件的使用寿命。

　　阻尼部分采用液压油作为工作介质，通过芯轴内部的阀系结构控制油液在不同腔室之间的流动速率，实现压缩与回弹行程的阻尼力差异化匹配——压缩行程阻尼力设置相对偏小，能够快速吸收路面凸起带来的瞬时冲击，保证缓冲柔和度；回弹行程阻尼力设置偏大，能够快速耗散弹簧存储的弹性势能，避免车身出现多次余振。外围的螺旋弹簧采用等节距圆柱螺旋结构设计，表面做红色防锈涂装处理，弹簧刚度匹配常规轻型车辆的簧下质量与满载载荷需求，上下两端设置弹簧座圈定位，避免弹簧在工作过程中出现径向窜动。上端的调节螺母结构可用于调整弹簧预紧力，适配不同载荷下的车身高度设定，满足不同使用场景的调校需求。

　　从安装边界来看，上下铰接点的中心距在设计时预留了足够的压缩与拉伸行程余量，安装时无需额外调整周边构件位置，可直接替换同规格的传统减震部件，整体外径尺寸控制在合理范围内，不会与悬架摆臂、轮拱内衬等周边构件发生运动干涉。建模过程中对弹簧的螺旋升角、阻尼芯轴的台阶结构、铰接点的衬套安装位都做了等比例还原，能够直接用于悬架系统的运动仿真校核、装配干涉检查，也可作为同类产品改型设计的参考基准，帮助结构工程师快速完成阻尼匹配、安装位适配等前期设计工作，减少重复建模的工作量。
