带装配绘图功能的万向节接头结构

　　在多轴动力传递的工程场景中，不同轴线的轴系间扭矩传输一直是结构设计的常见难点，这类万向接头正是为解决变角度动力传递需求开发的铰接式传动部件，常见于阀门操作机构、小型设备传动链路、工装夹具调节机构中，用来补偿两轴间的角度偏移、安装错位，避免刚性连接带来的轴系憋劲、轴承异常磨损问题。

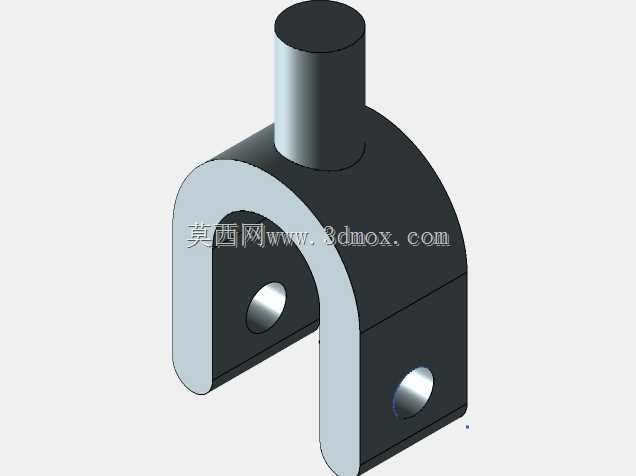

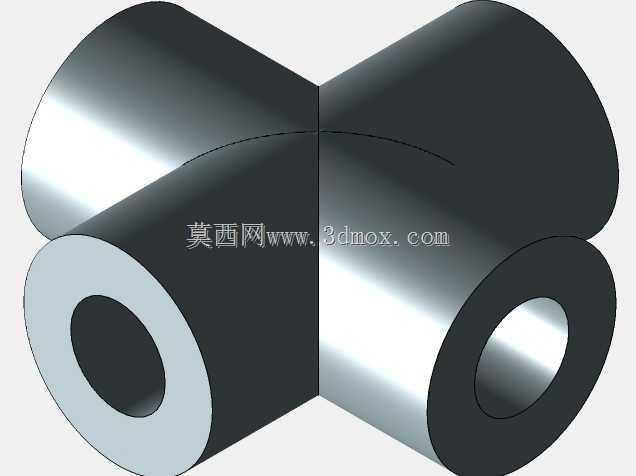

　　从结构设计逻辑来看，这个万向接头采用叉形架配合十字连接销的经典铰接结构，两个带轴颈的叉形端分别对接输入与输出侧的轴件，中间的铰接副可以在一定角度范围内自由摆动，允许两轴存在最大30度左右的夹角偏差，相比刚性联轴器，它不需要安装时严格保证两轴同轴度，能大幅降低现场安装的对位精度要求，适配设备运行中产生的小幅位移、机架形变带来的轴系角度变化。

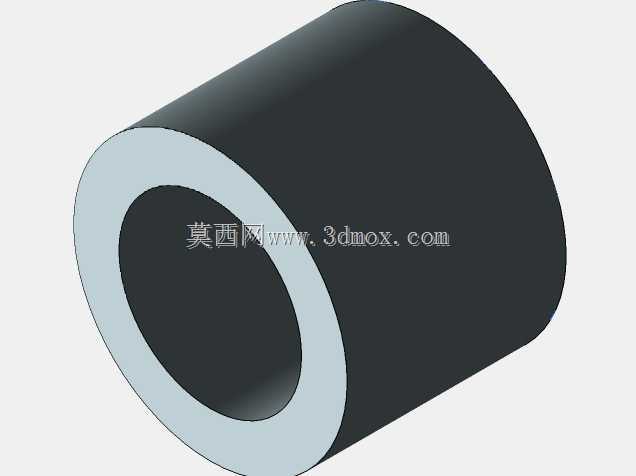

　　设计时首先考虑的是铰接部位的载荷传递路径，叉形架的耳部做了加厚处理，连接销的配合面预留了合理的公差间隙，既保证转动时无卡滞，又避免间隙过大带来的传动回程误差；轴颈部分采用圆柱轴伸结构，适合与配套的轴套、联轴器直接对接，安装边界上，整体径向尺寸控制在紧凑区间，不会占用过多的安装空间，轴向长度适配常规小型传动机构的安装距，不需要额外改动周边的结构布局就能完成替换安装。

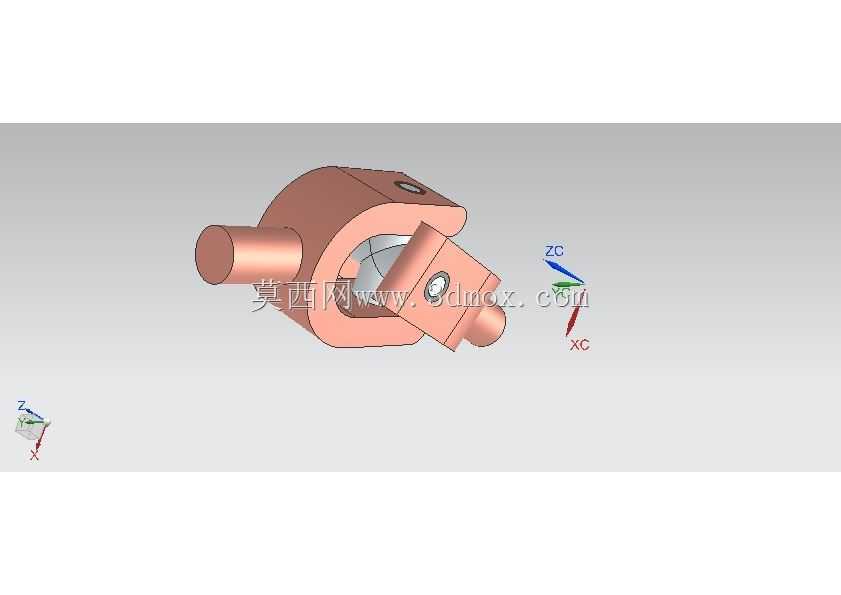

　　在实际使用场景中，这类万向接头除了传动扭矩，还常被用在需要手动调节角度的操作机构上，比如减压阀的远程操作连杆、设备检修门的铰接传动位，依靠铰接结构的角度补偿能力，让操作力可以绕过障碍物传递到操作端，不需要设计复杂的多级连杆结构。建模过程中完整还原了装配配合关系，每个零件的配合面都做了公差匹配的结构处理，叉架与销的连接位置预留了润滑脂存储的微小间隙，长期运行时可以留存润滑介质降低铰接面的磨损，延长部件的使用寿命。外形上没有多余的冗余结构，所有的倒角、圆角都对应机加工的工艺要求，不存在无法加工的尖锐内角，零件拆分符合常规的机加工与装配流程，不需要特殊的定制工装就能完成组装，适配小批量加工的生产需求。
