Creo环境下发动机进气歧管结构设计

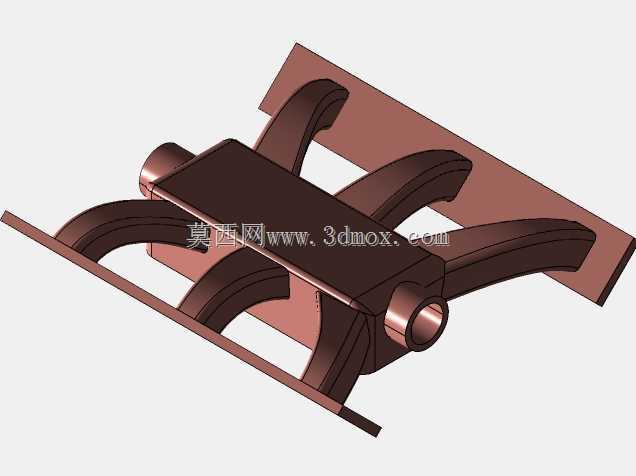

　　在车用内燃机的进气系统设计中，进气歧管是连接节气门体与各缸进气道的核心导流部件，其结构合理性直接决定各缸充气效率的均匀性，进而影响整机动力输出稳定性、燃烧充分度与排放表现。这款进气歧管的三维结构设计，完全围绕四缸内燃机的进气时序特性展开，整体采用上置式稳压腔搭配四支独立弯扭气道的布局，稳压腔设置在气道上方的平直区域，可缓冲进气门开闭产生的压力脉动，避免各缸进气过程出现气流干涉。每支气道的走向都经过曲率优化，从稳压腔侧的接口出发，顺着安装面的定位坐标逐步弯折延伸至缸盖侧的安装法兰面，气道内壁全程做顺滑过渡处理，没有突变的折角或截面骤变区域，能最大程度降低进气过程的沿程阻力，减少气流在弯道处产生的涡流损耗。

　　安装边界方面，缸盖侧的法兰面为平直安装基准，上面预留了对应各缸进气道的圆形对接孔位，法兰边缘均匀布置螺栓过孔，可保证与缸盖进气侧端面紧密贴合，避免装配后出现漏气问题；节气门侧的接口设置在稳压腔端部，为标准圆形对接结构，可适配常见的电子节气门安装尺寸。整个歧管的主体壁厚保持均匀设计，既满足进气过程的结构强度要求，避免发动机运行过程中受负压作用出现结构变形，也能适配注塑或铸铝的成型工艺要求，减少生产过程中的缩痕、变形缺陷。在实际装车场景中，这类歧管多用于小排量自然吸气内燃机，布置在发动机缸盖的进气侧，周边需要预留出喷油器、进气压力传感器、曲轴箱通风管路的安装空间，设计时已经在稳压腔对应位置预留了传感器安装凸台，不需要后期额外做结构修改。

　　气道的长度与截面直径经过匹配计算，可利用进气谐振效应提升发动机中低转速区间的充气效率，优化低速扭矩输出特性，各气道的长度差控制在极小范围内，保证四个气缸的进气量偏差处于工程允许区间，避免出现各缸工作不一致导致的怠速抖动、动力输出不平顺问题。
