五缸星形航空活塞动力装置结构

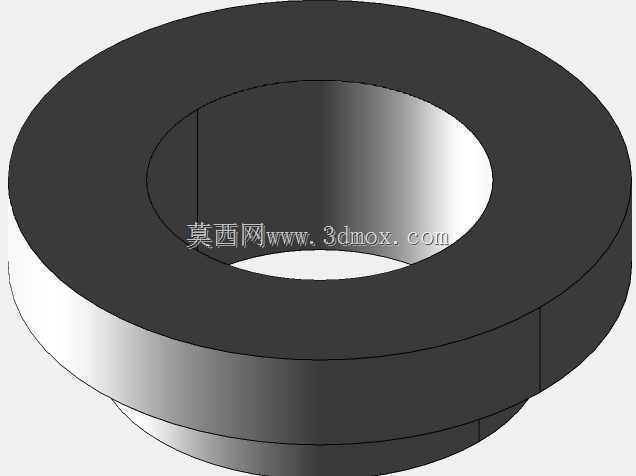

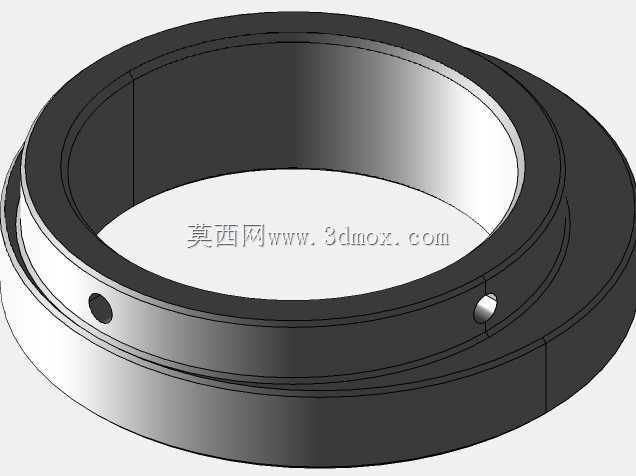

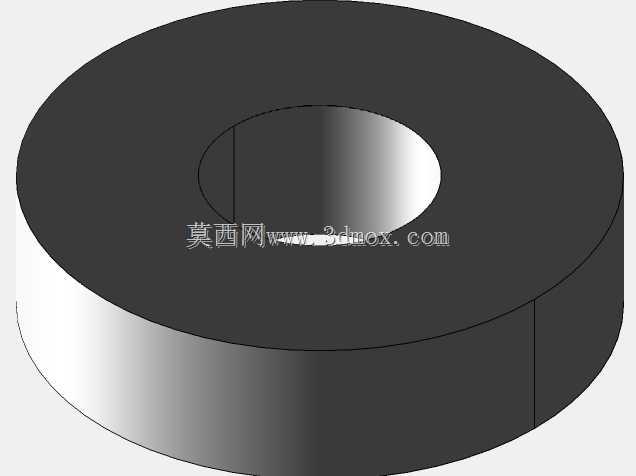

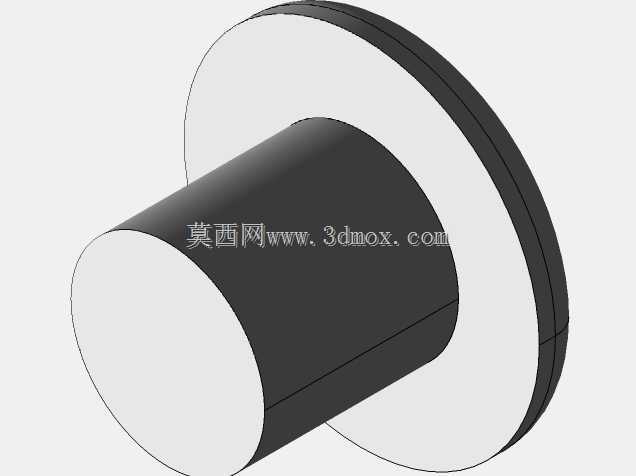

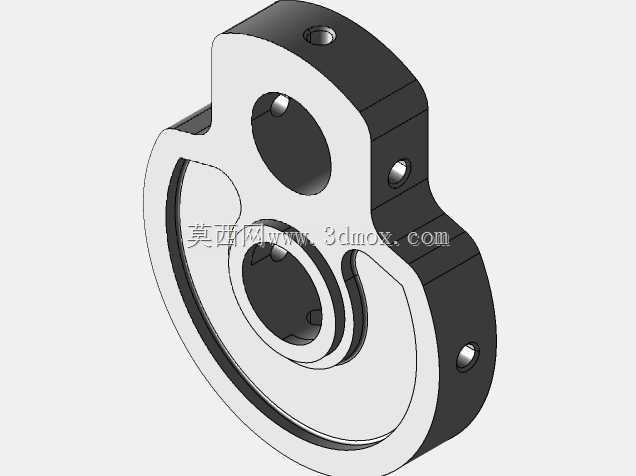

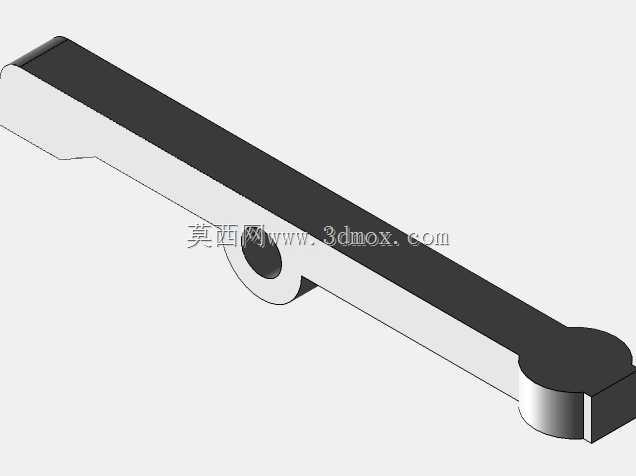

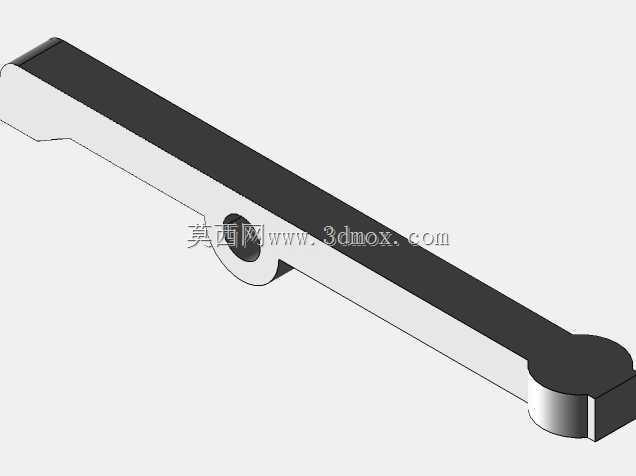

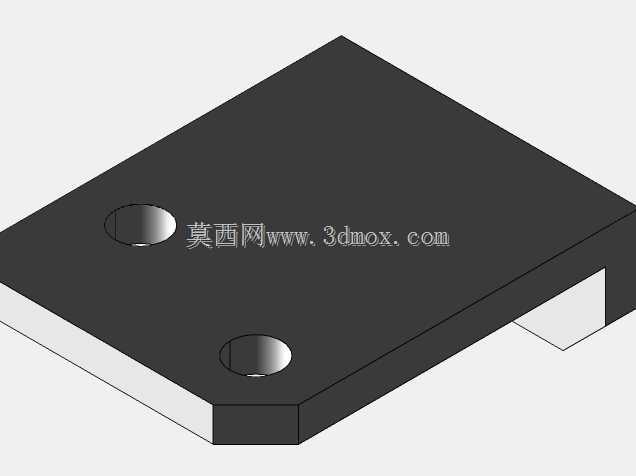

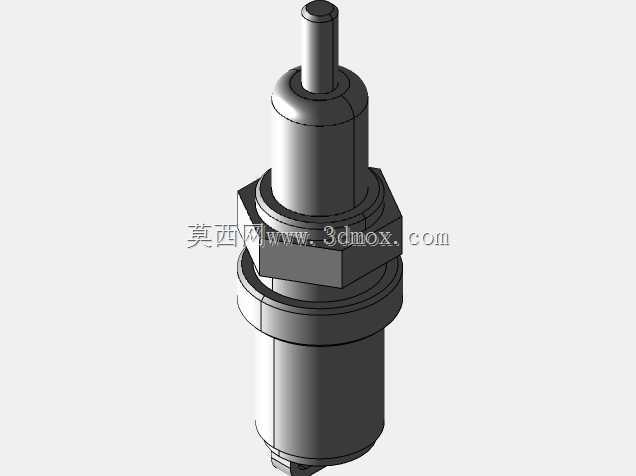

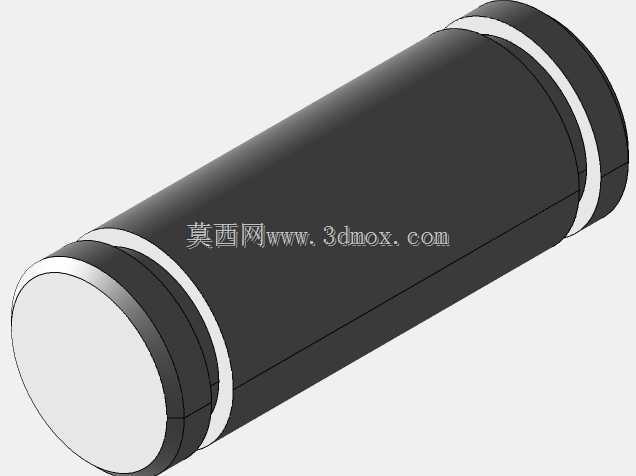

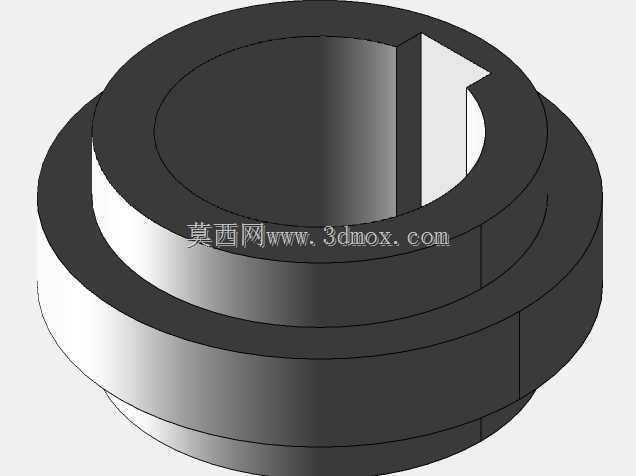

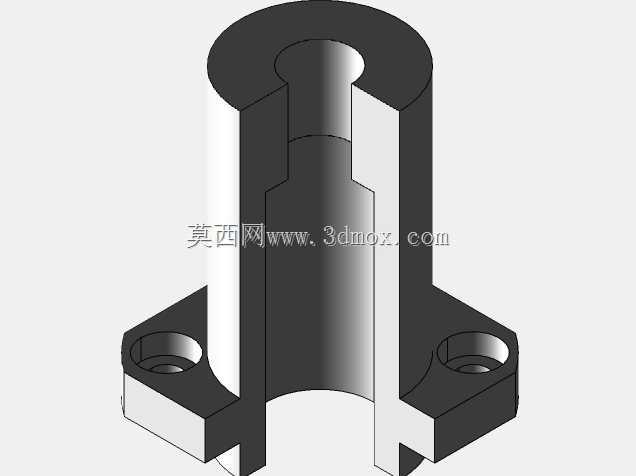

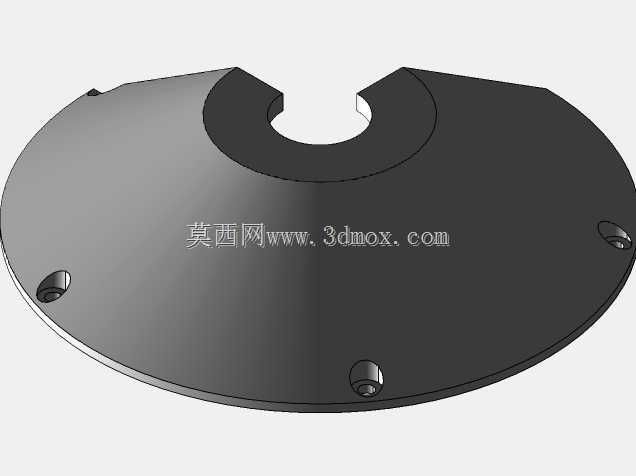

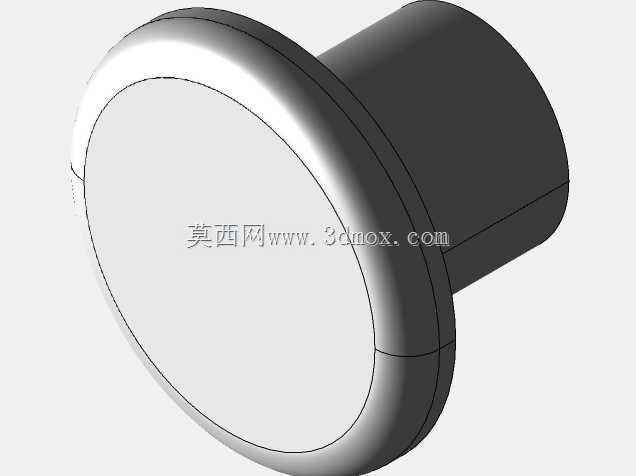

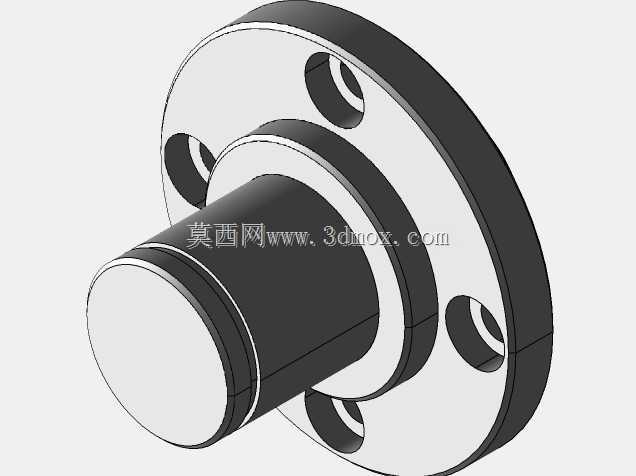

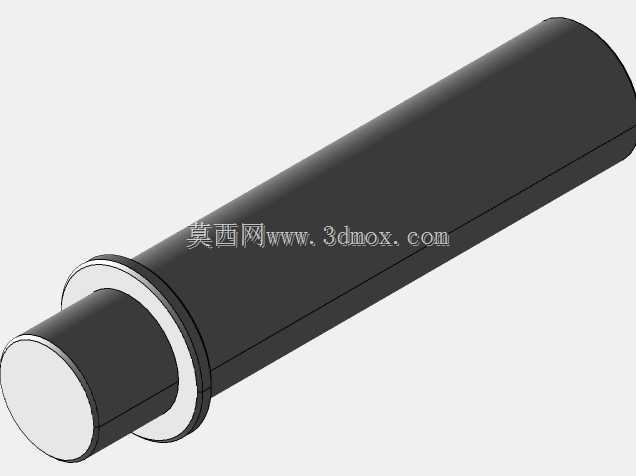

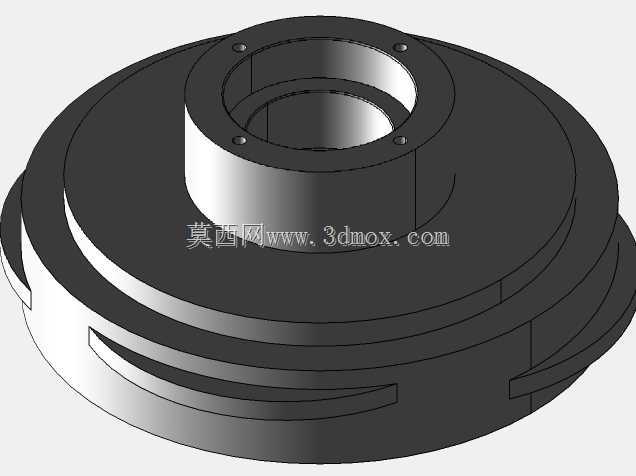

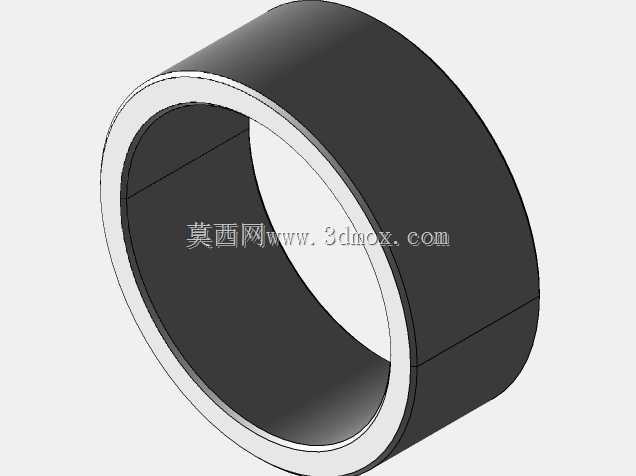

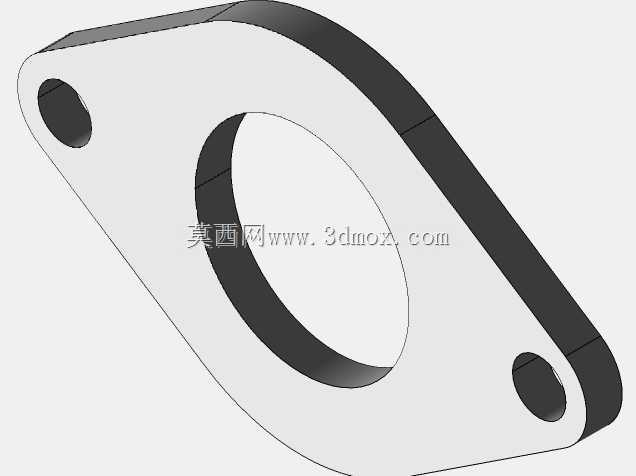

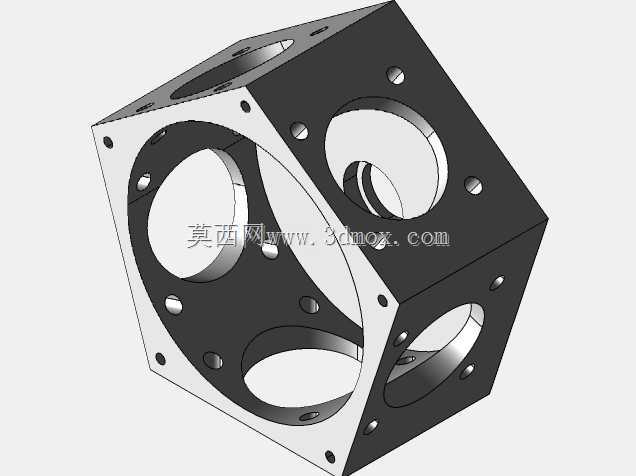

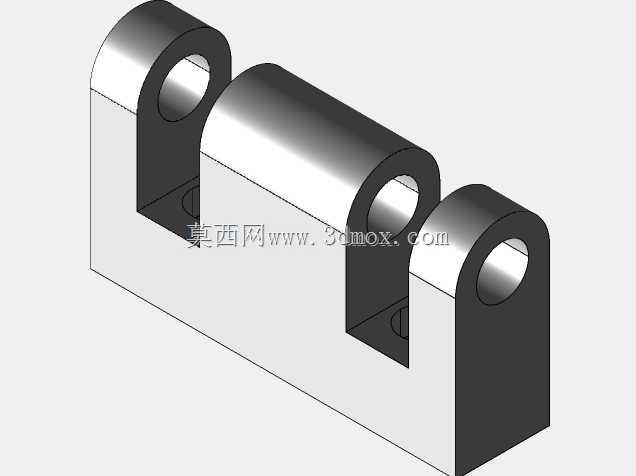

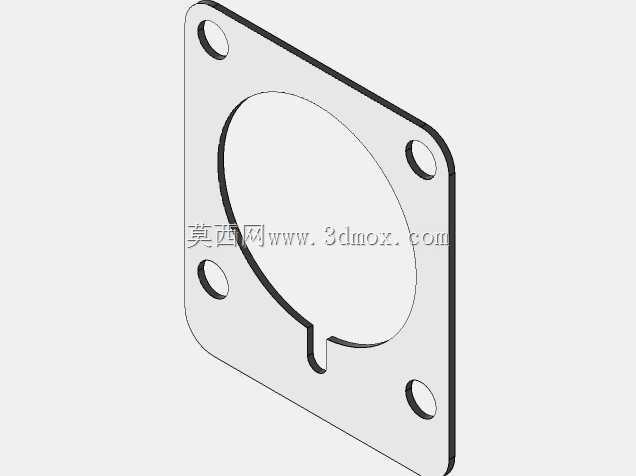

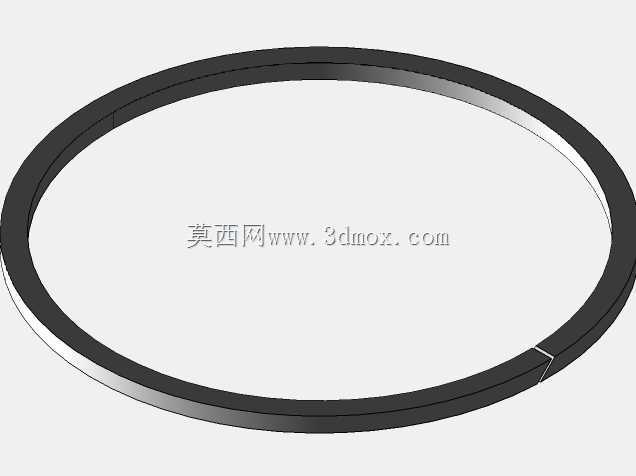

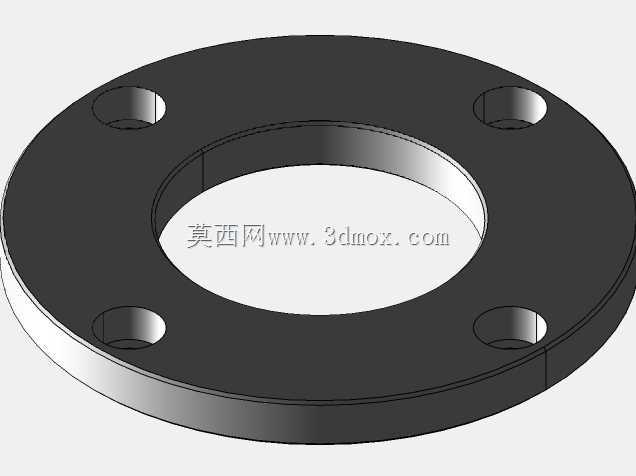

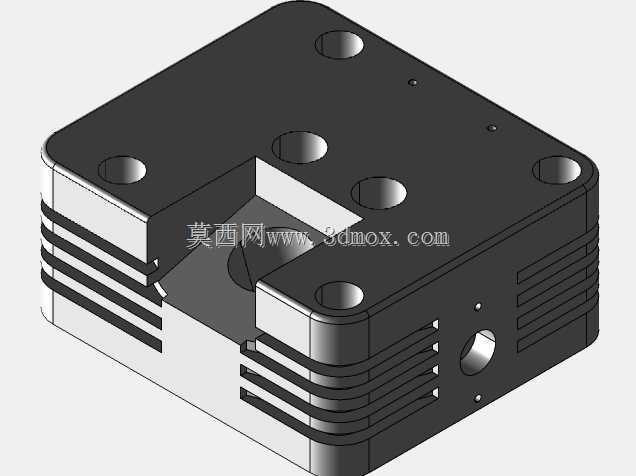

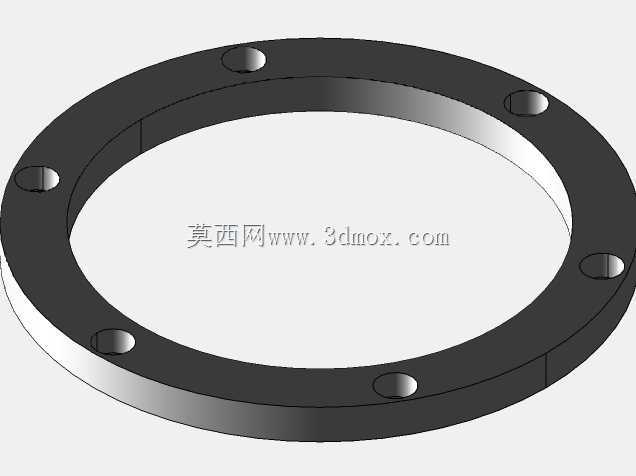

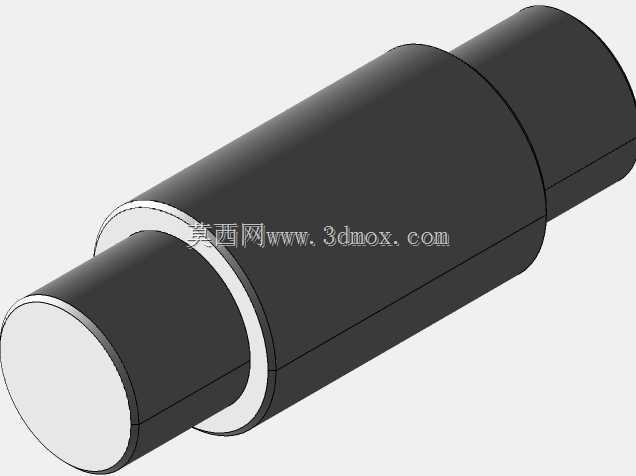

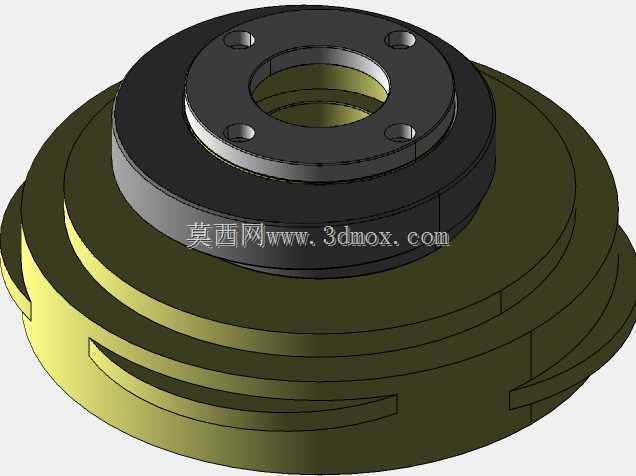

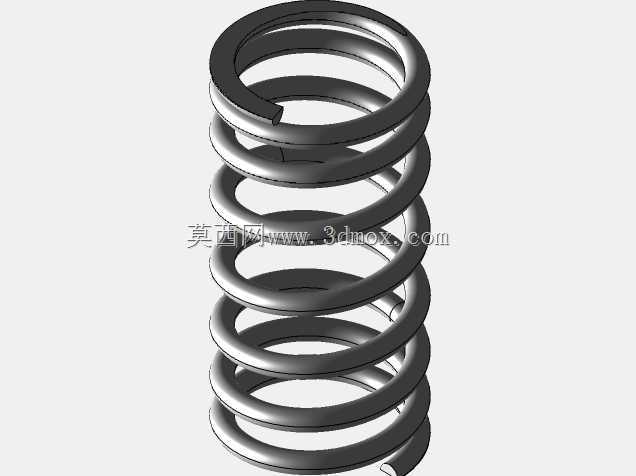

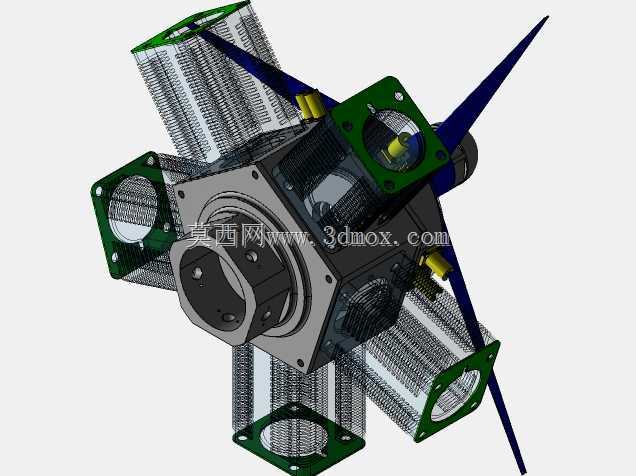

　　这类星形排布的活塞动力结构，最早广泛应用于轻型通航飞机、早期螺旋桨战斗机的动力段，部分小型无人靶机、航改型小型动力机组也会采用该类构型，核心优势是同排量下整机轴向尺寸更短，曲轴受力更均匀，相比直列同缸数机型能缩短动力舱长度，优化载具前部配重。从结构设计逻辑来看，五个气缸以曲轴轴线为中心呈放射状均匀排布，每个缸体的连接法兰都做了统一的安装孔位设计，法兰端面与缸体轴线保持严格垂直，保证缸套装配后活塞运动方向与曲轴曲柄销的配合精度，避免偏磨问题。前端集成的螺旋桨安装座直接与曲轴输出端刚性连接，省去了额外的传动转接结构，动力传递路径更短，传动损耗更低。

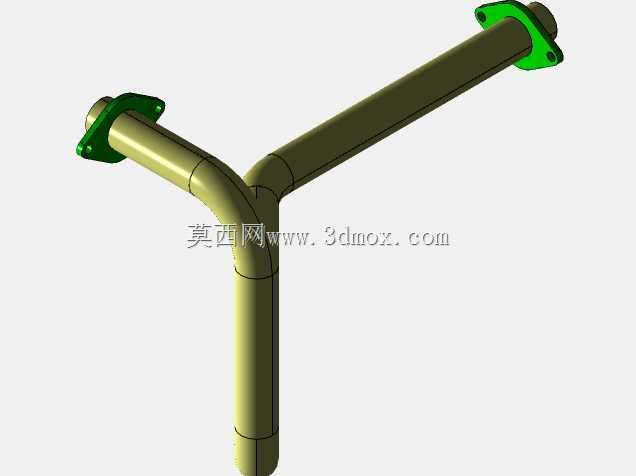

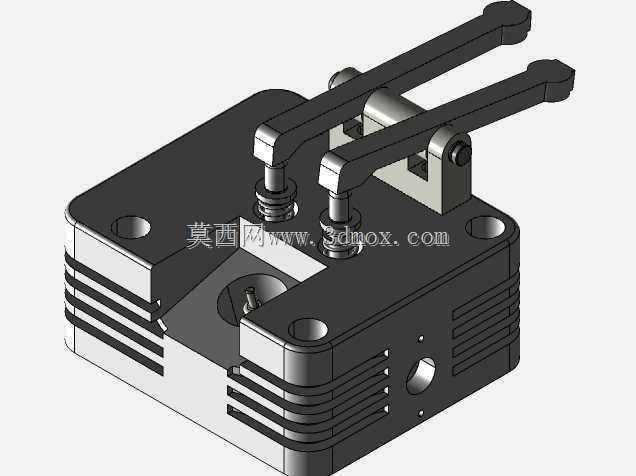

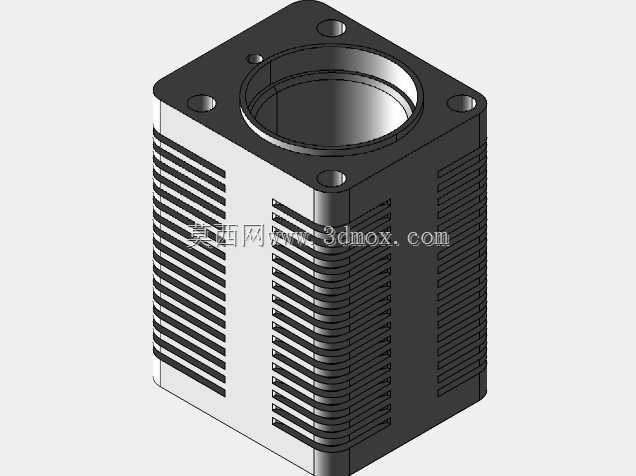

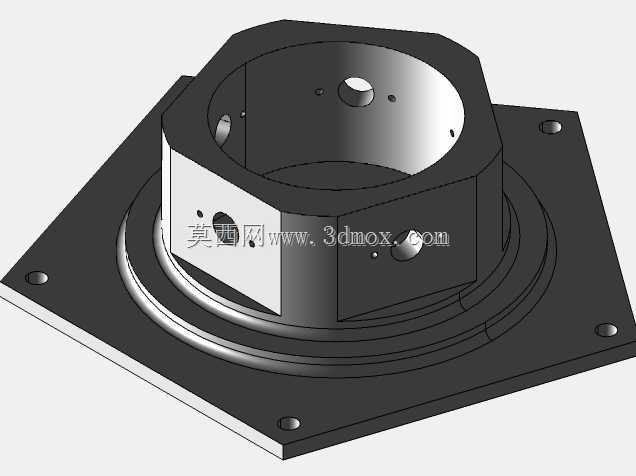

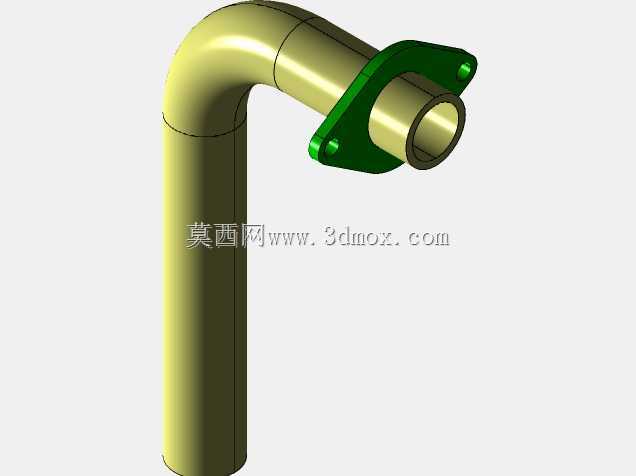

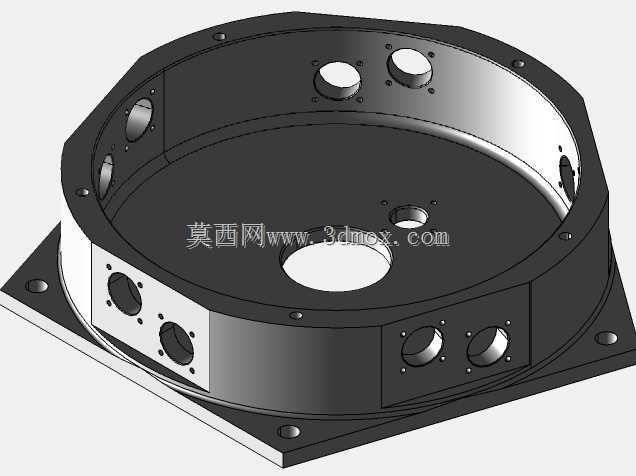

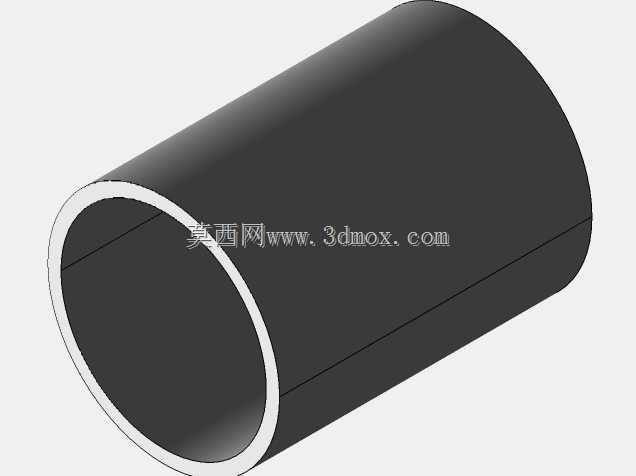

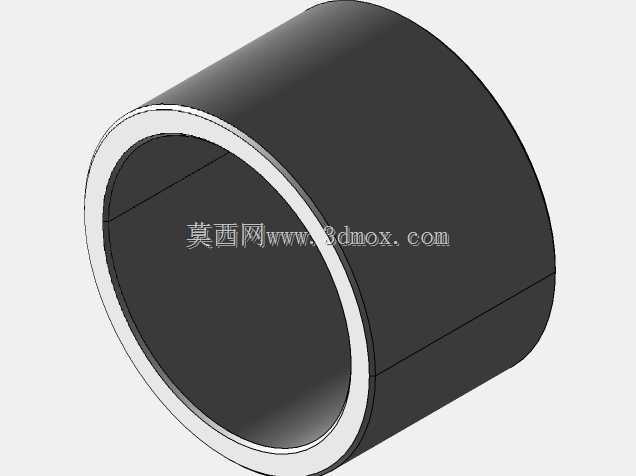

　　设计过程中需要重点考量各缸的进排气路径排布，星形结构的进排气总管通常布置在缸组中心后侧，每个缸的进气歧管长度做等长设计，保证各缸进气均匀性，避免出现各缸功率输出偏差过大的问题。安装边界方面，整机径向尺寸由五个缸的外伸长度决定，轴向尺寸从螺旋桨安装端面到后壳体安装面控制在紧凑范围内，适配小型航空器的前部动力舱安装空间，后壳体预留的安装点位可直接对接主机架的固定支座，安装孔位采用对称排布设计，保证装配时的受力均衡。缸体外部的散热鳍片沿缸套轴向均匀分布，适配风冷散热需求，不需要额外布置复杂的水冷管路，降低整机自重与维护复杂度。

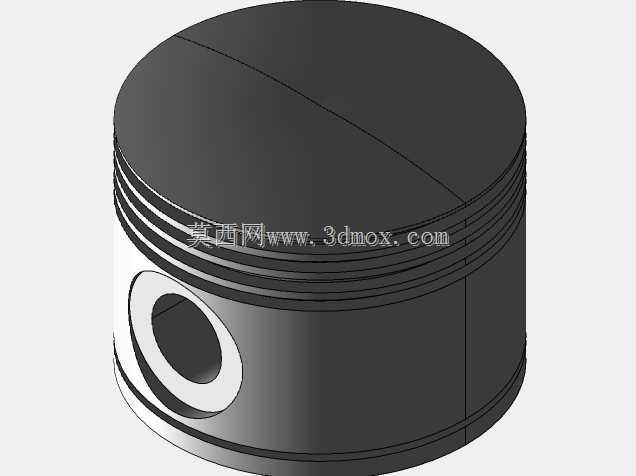

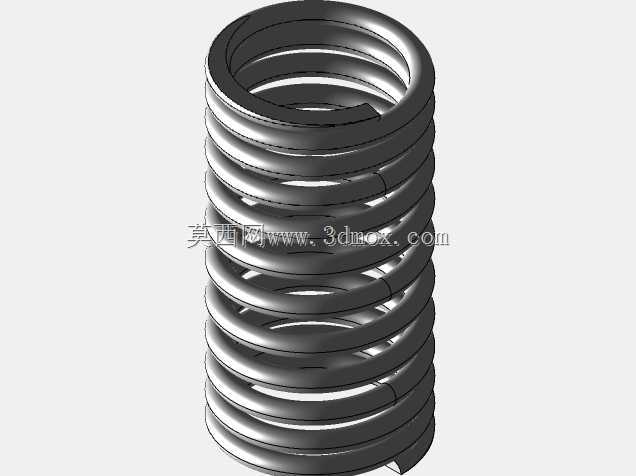

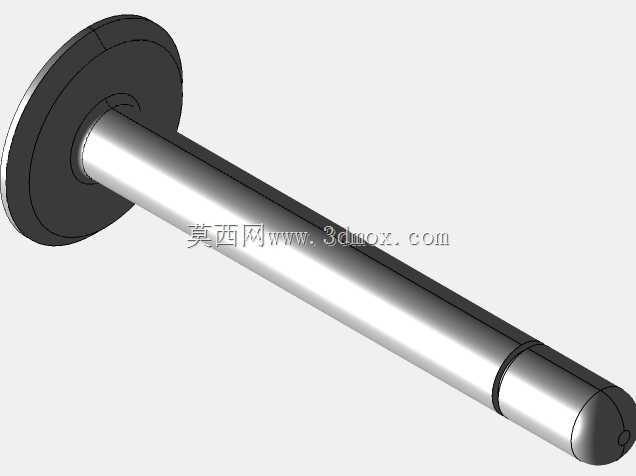

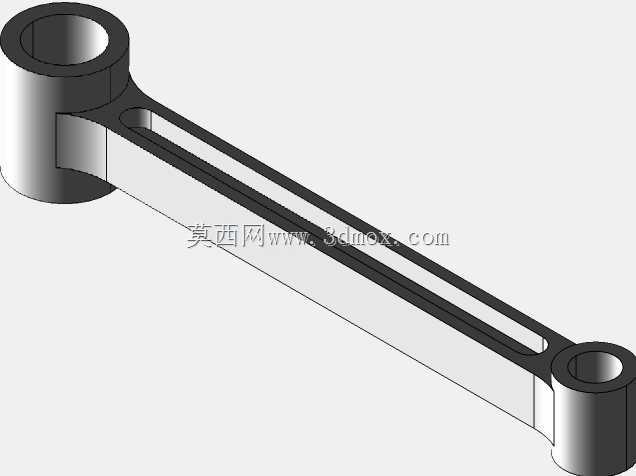

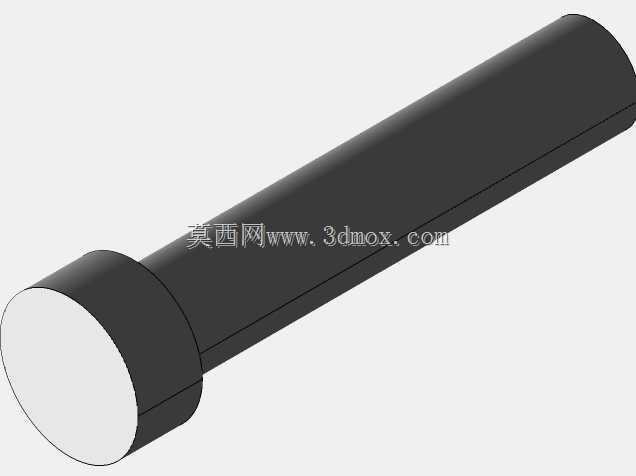

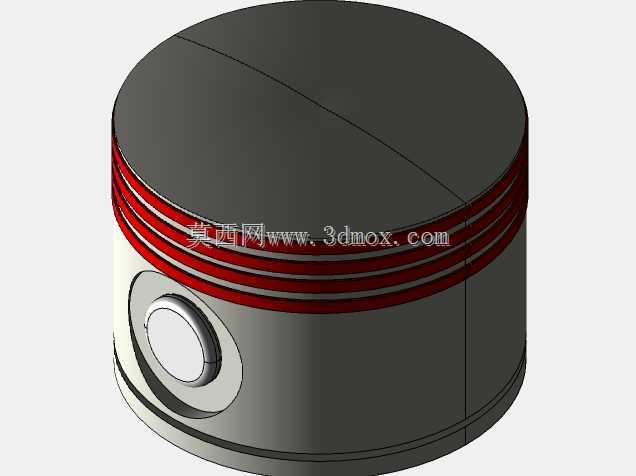

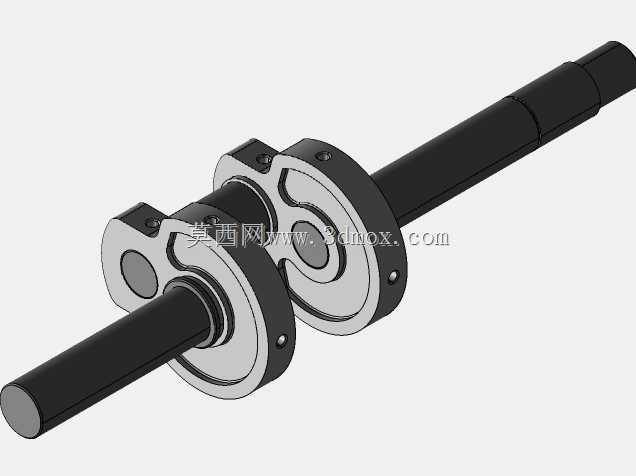

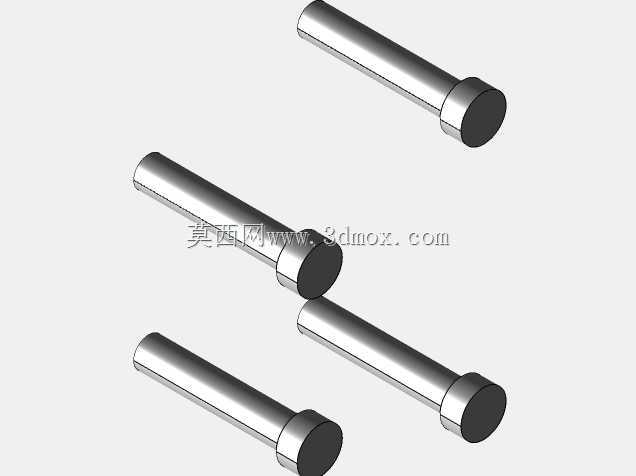

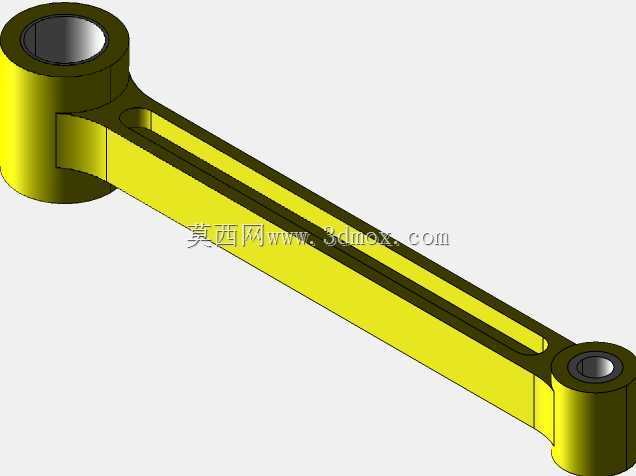

　　每个缸的活塞连杆组件都采用中心铰接方式与曲轴曲柄销配合，多根连杆共用同一曲柄销，大幅缩短曲轴的轴向长度，同时曲轴的配重块做了对称优化，抵消各缸往复运动产生的惯性力，降低整机运行振动。实际应用中该类动力装置的低空低速扭矩输出特性优异，配合定距螺旋桨可在起飞阶段提供充足拉力，且风冷结构的环境适应性更强，在缺少复杂地面维护保障的野外起降场景下，故障率远高于水冷直列机型。结构建模过程中需要严格控制各缸的排布角度偏差，保证相邻缸体之间留有足够的散热间隙与拆装操作空间，避免后期维护时无法单独拆卸单个缸体进行检修，每个缸的气门驱动组件都沿缸体侧部布置，不额外占用径向外部空间，进一步压缩整机径向尺寸。
