可折叠便携设备支撑移动支架结构

　　这款可折叠支撑结构，主要面向小型手持检测设备、现场调试用手持终端、便携式工业仪表的临时支撑场景，在车间现场巡检、设备旁参数调试、户外管线检测作业中，作业人员无需全程手持设备，可将设备固定在支架上调整至合适观测角度，解放双手完成接线、参数记录、点位核对等操作，大幅降低长时间持握设备带来的手部疲劳，也能避免设备随手放置导致的磕碰、跌落损伤。

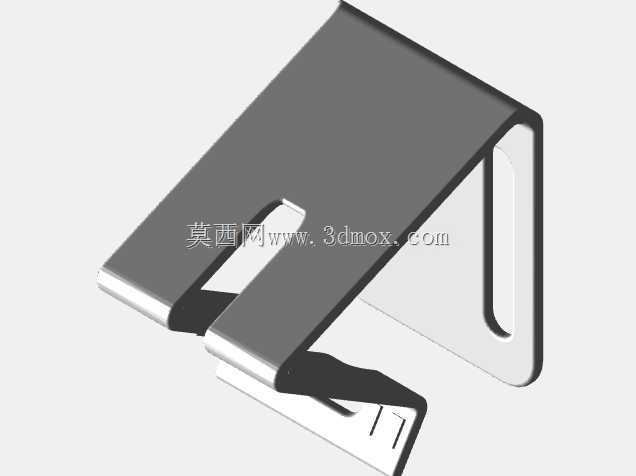

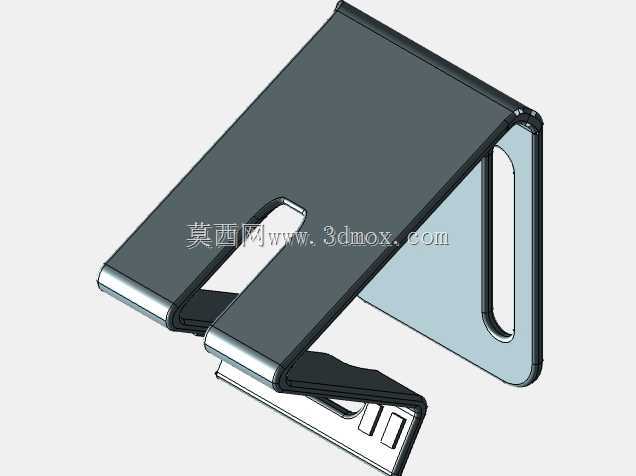

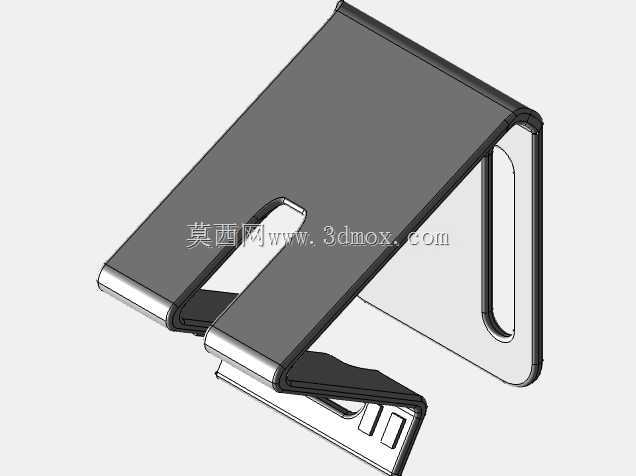

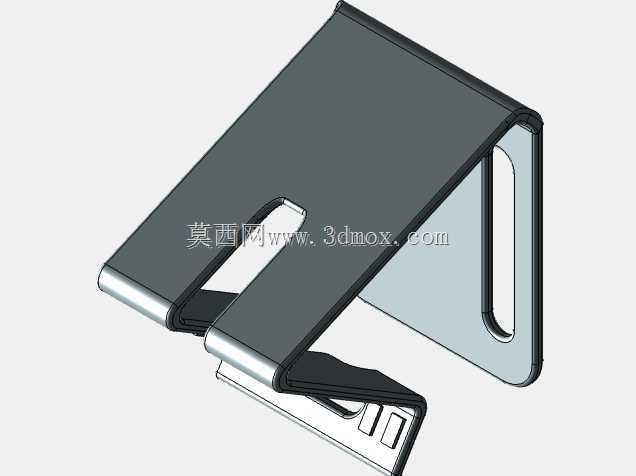

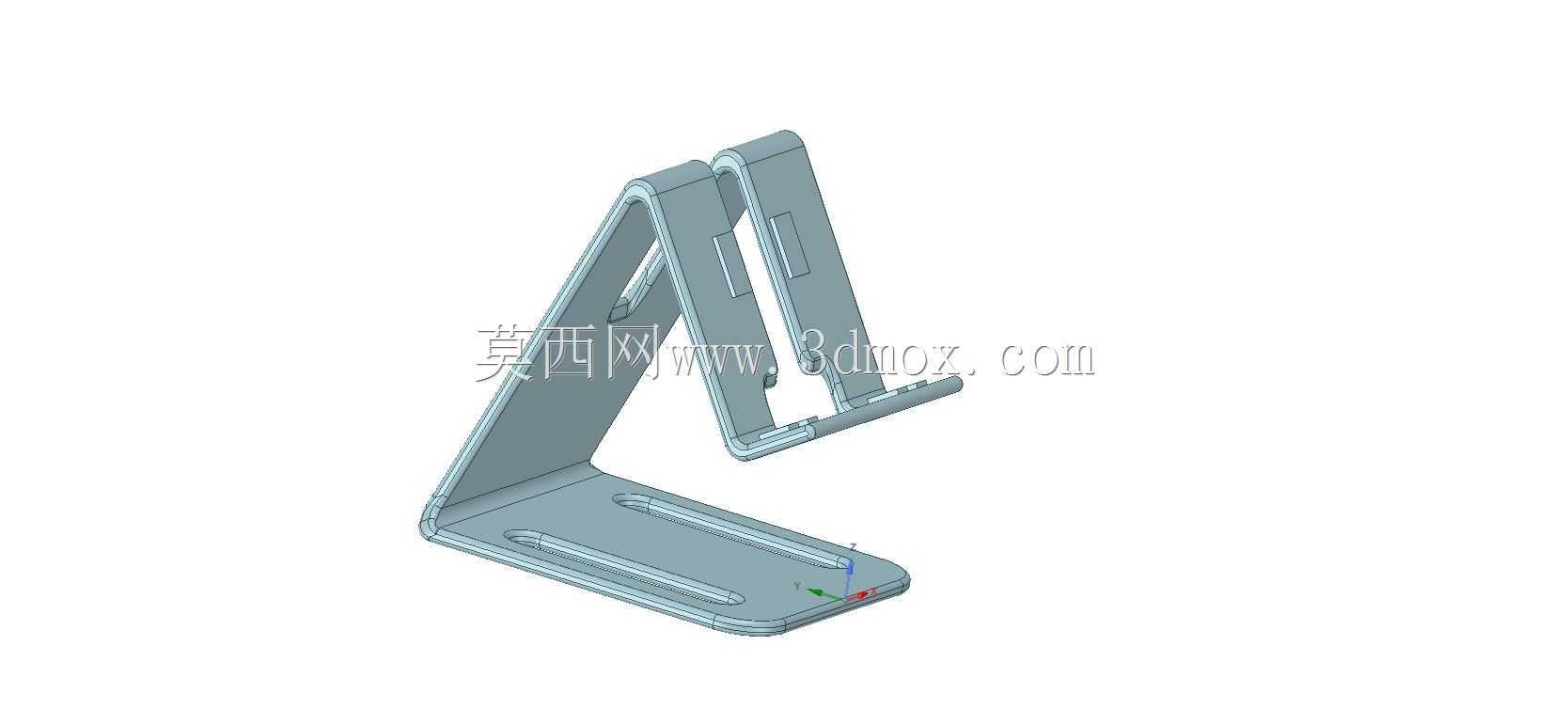

　　从结构设计逻辑来看，整体采用双片铰接式折叠架构，底部为带长条形安装槽的平直承托底座，底座上的长槽可适配不同宽度的设备底部固定需求，无需额外定制转接件就能兼容多数常规尺寸的手持工业设备；上部支撑臂与底座通过阻尼铰接轴连接，铰接位置预留了足够的转动间隙，支撑角度可在0到120度区间内无级调整，调整到位后依靠铰接处的阻尼摩擦力保持姿态稳定，不会出现承重后自行滑落的问题。支撑臂同样采用双片对称式结构，既保证了支撑强度，又能在折叠时将上部臂体完全收合到底座平面上，收合后整体厚度不超过20毫米，可直接放入工具包、工装口袋中携带，不会占用过多储物空间。

　　安装边界方面，底座整体长度控制在120毫米以内，宽度70毫米，放置在设备操作台面、管线旁的临时平台上时，不会占用过多操作空间，底座边缘做了圆角钝化处理，避免剐蹭作业人员的工作服或设备表面；支撑臂展开后最大支撑高度可达150毫米，可满足坐姿、站姿作业时的不同视线高度需求，支撑臂与设备接触的位置预留了通用卡接槽，可搭配防滑胶垫使用，进一步提升设备固定后的稳定性，避免设备在支撑面上滑动偏移。

　　结构细节上，所有铰接位置都做了限位结构设计，最大展开角度做了机械硬限位，避免调整角度过大导致支架整体失稳翻倒；板材边缘全部做了折弯卷边处理，既提升了薄壁板材的结构刚性，减少长期使用后的变形量，也能消除锐边毛刺带来的安全隐患。整体结构没有多余的冗余零件，全部采用钣金折弯加铰接轴装配的工艺实现，加工难度低，批量生产时的成本可控，同时后期维护也十分便捷，仅需定期检查铰接轴的阻尼状态即可，无需复杂的保养流程。在实际现场使用中，这类支架还可搭配小型磁吸底座使用，吸附在钢制设备外壳、机柜表面，进一步拓展使用场景，满足不同作业环境下的设备支撑需求。
