重型起重带自锁功能工业吊钩结构设计

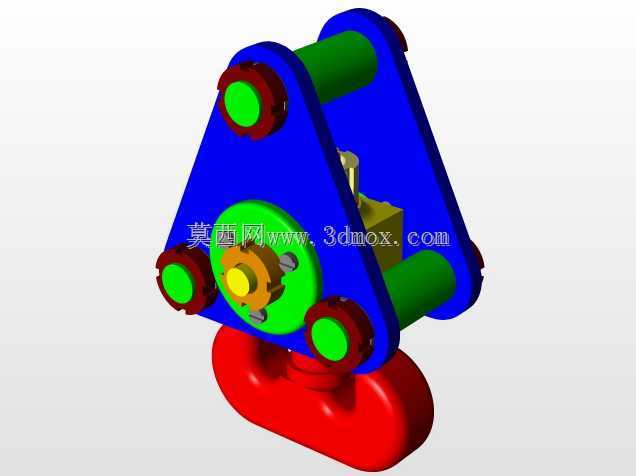

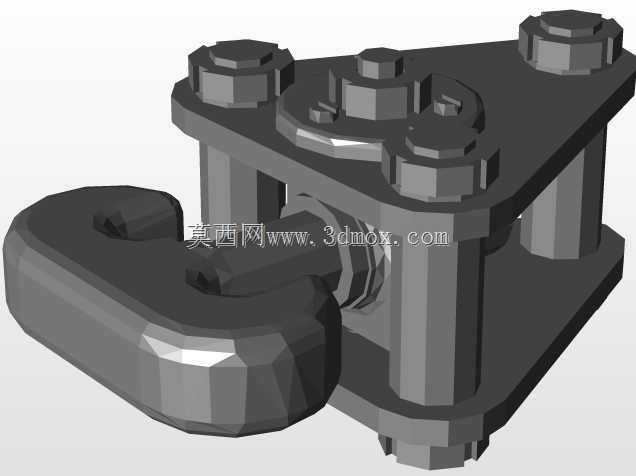

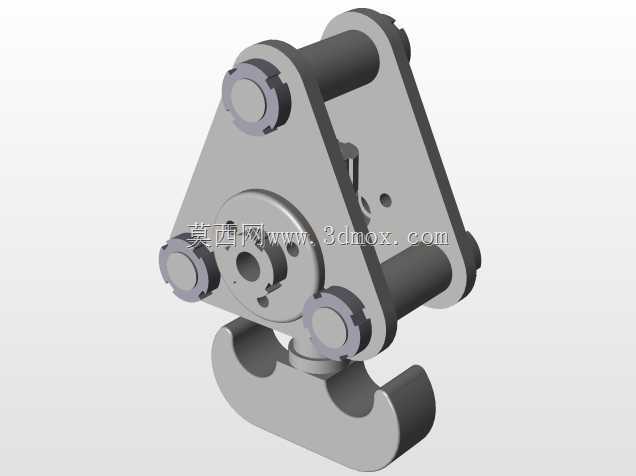

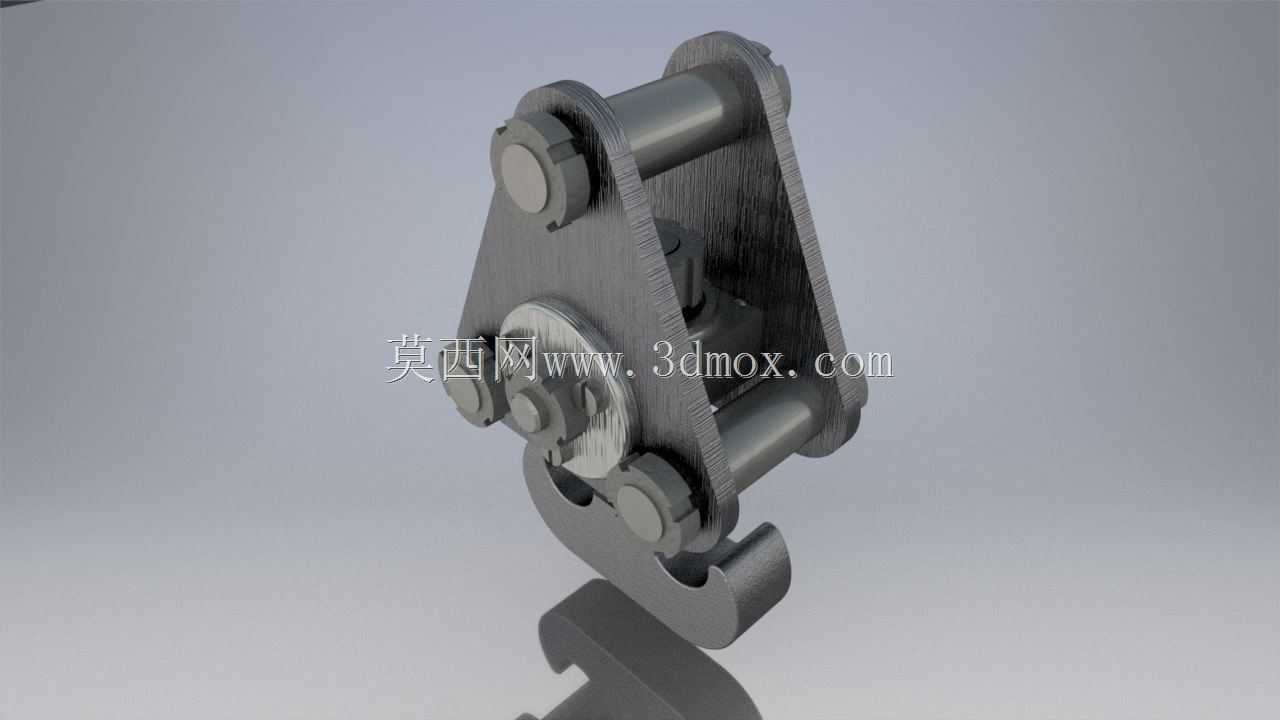

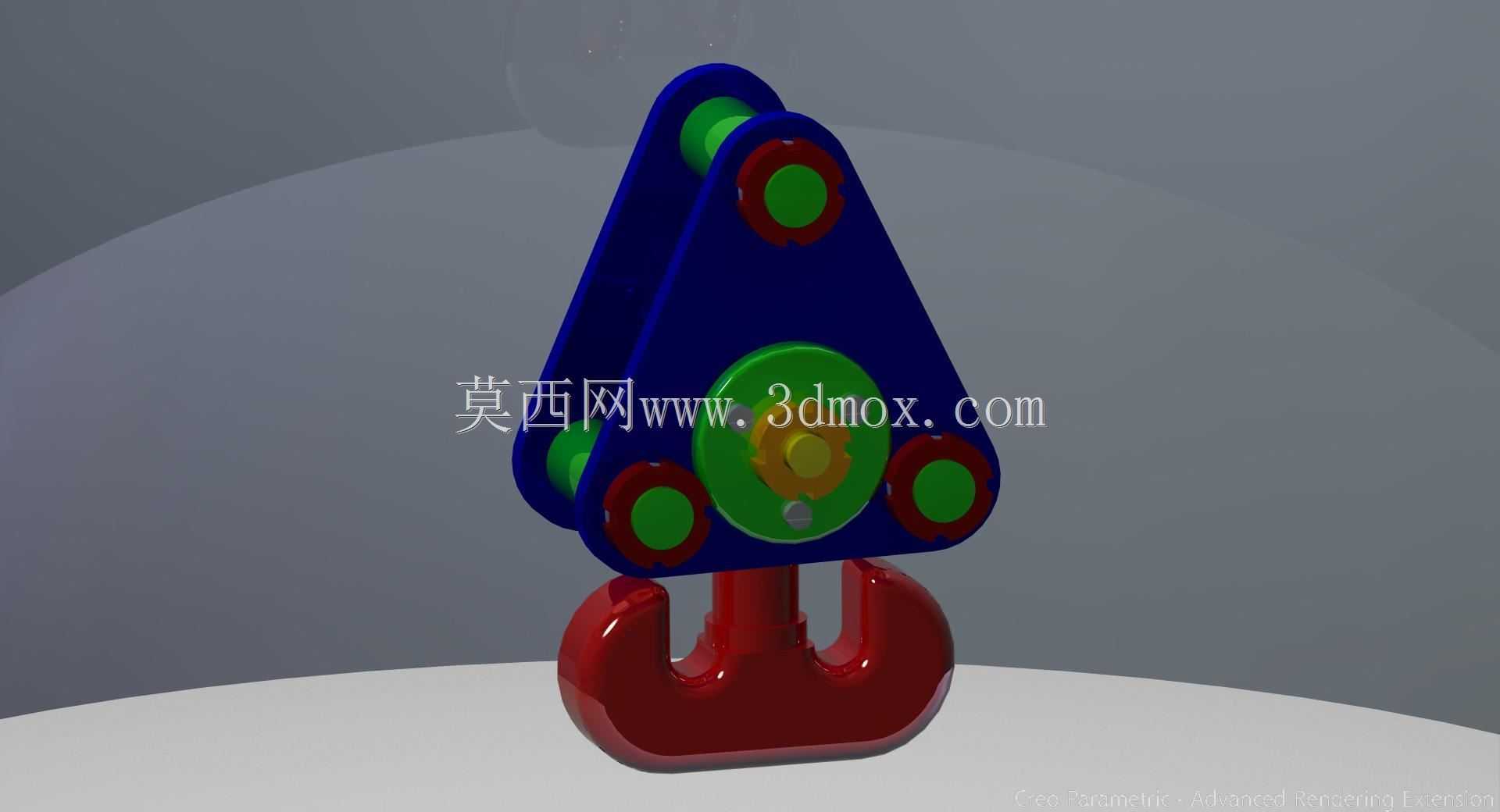

　　这款吊钩结构主要面向工业重型吊装场景设计，可适配车间桥式起重机、门式起重机、工程履带吊等各类起重设备的吊具末端，也可用于仓储重型货架的货物起吊、重型设备移位安装、港口集装箱辅助吊装等作业场景，作为吊重系统末端直接承载构件，承担吊重载荷传递与重物防脱的核心作用。从功能特性来看，该吊钩集成了自锁式防脱结构，吊钩钩头处的防脱挡板可在重物挂入后自动复位锁止，避免吊装作业过程中吊索、吊环从钩口滑出引发安全事故；上部连接端采用三角分布的铰接安装座，可适配不同规格的吊臂连接耳板，通过销轴实现快速装拆，铰接结构可在吊装过程中自适应调整吊重角度，避免吊重偏载带来的结构应力集中。

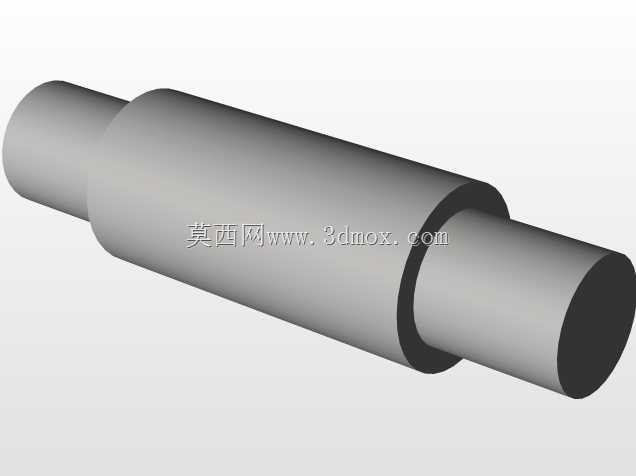

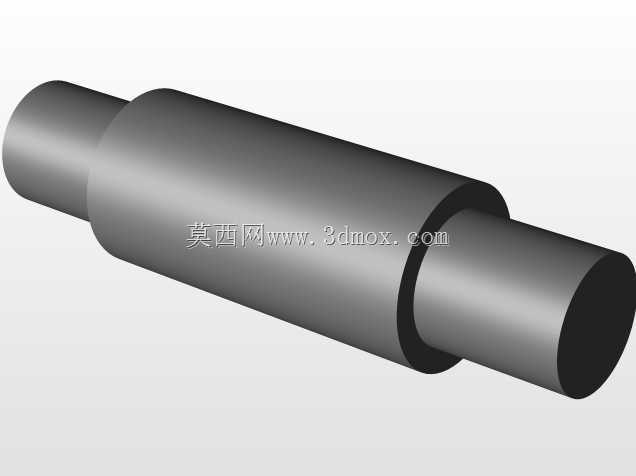

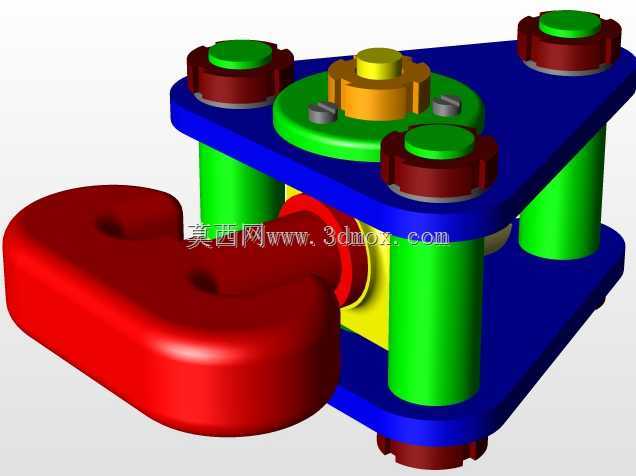

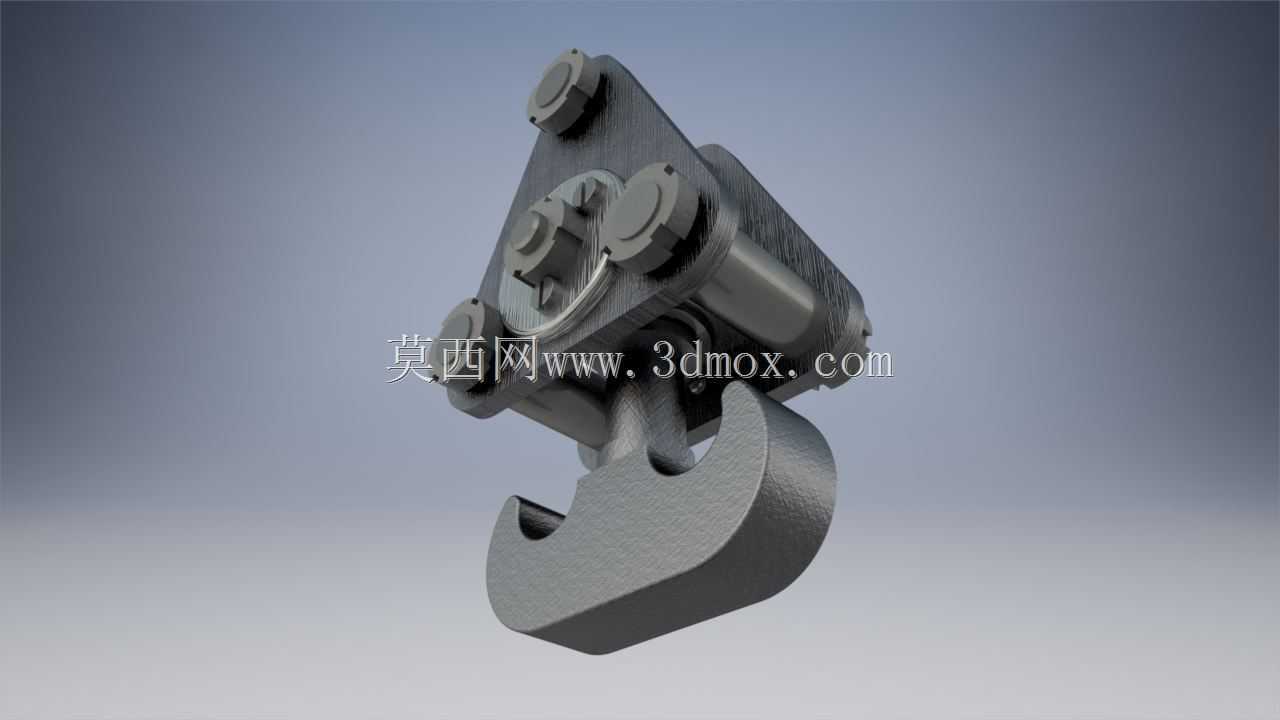

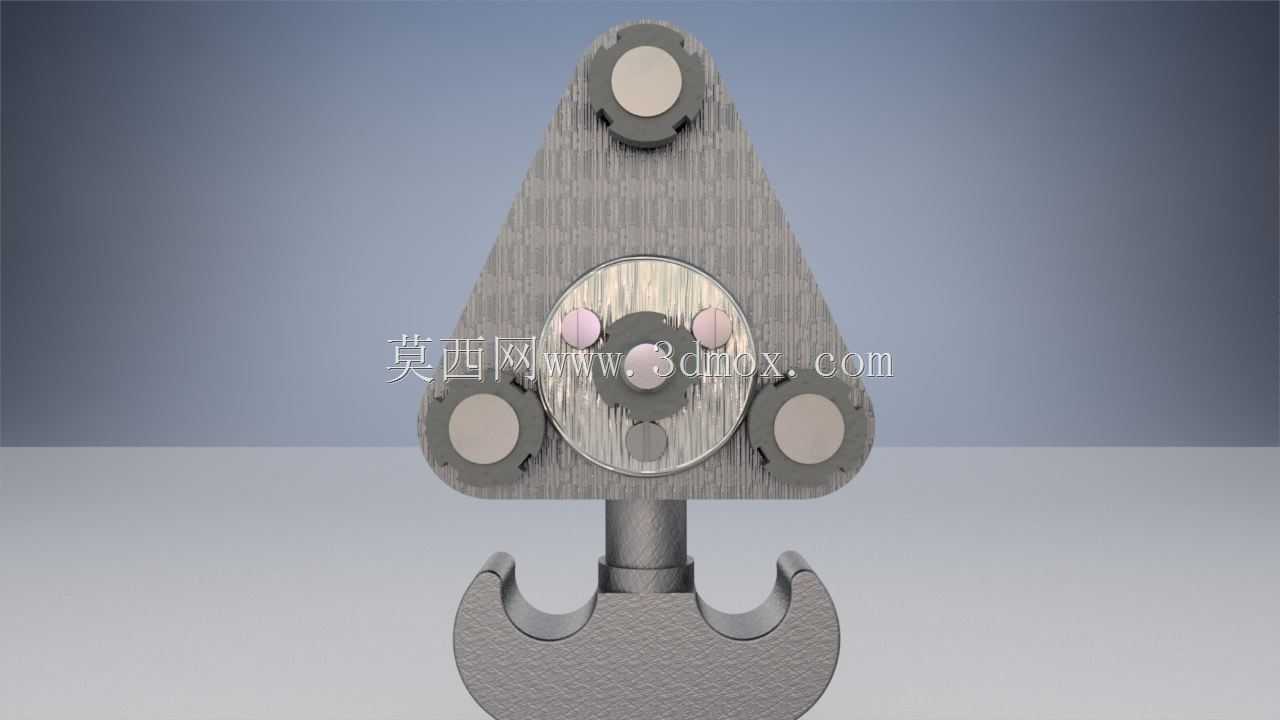

　　设计过程中优先考虑承重载荷的均匀传递，钩身采用变截面圆弧过渡结构，从钩尖到上部连接座的截面厚度逐步增加，对应力集中的钩颈位置做了圆弧加厚处理，避免直角转折带来的疲劳断裂风险；上部的三角安装座三个铰接孔同轴度公差控制在0.02mm以内，保证连接销轴安装后无卡滞，各铰接面的受力均匀分布，不会出现单孔过载的情况。安装边界方面，上部三角安装座的三个铰接孔中心距适配常规5-10吨级起重吊具的连接尺寸，钩身开口尺寸可容纳直径30mm以内的起重吊环、钢丝绳索具，整体安装后钩身可绕上部铰接轴实现±15度的摆动，适配不同起吊角度的作业需求，钩尖位置做了圆角钝化处理，避免挂入吊索时割伤钢丝绳纤维芯。

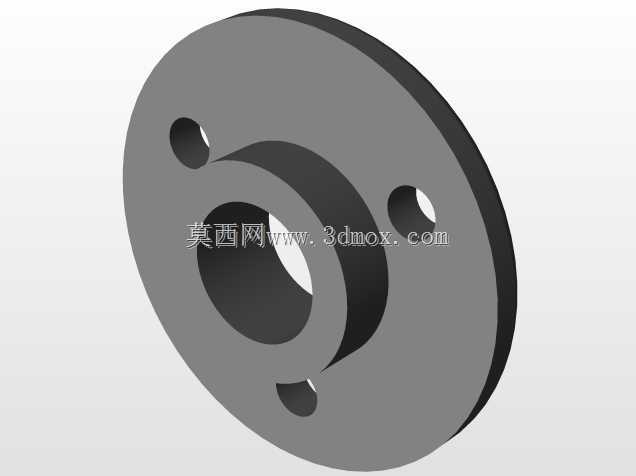

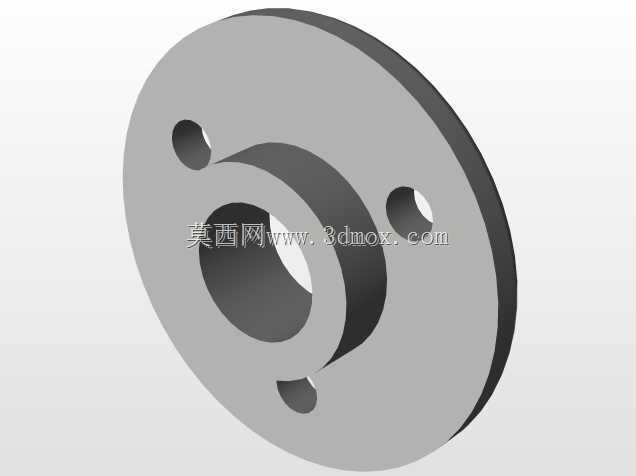

　　结构细节上，上部铰接座的端盖采用内六角螺栓紧固，螺栓沉孔深度与螺栓头长度匹配，安装后螺栓头不突出安装座表面，避免吊装过程中螺栓与周边构件发生刮碰；防脱结构的复位弹簧内置在钩身侧面的安装槽内，无外露结构，避免户外作业时雨水、粉尘进入弹簧腔导致弹簧卡滞失效，整体结构无易松动的外露小零件，降低日常维护的频次。实际作业中，该吊钩可配合卸扣、钢丝绳吊索、吊装带等配件使用，当吊重挂入钩体后，防脱挡板在弹簧作用下自动封闭钩口，即使吊重出现小幅晃动也不会出现脱钩风险，起吊过程中钩身的圆弧过渡面可均匀分散吊重载荷，不会出现局部应力过大导致的结构变形，适配常规工业场景下的绝大多数重型吊装作业需求。
